Které domácí spotřebiče používají kondenzátor CBB60? Kompletní průvodce

Které domácí spotřebiče běžně používají CBB60?

Přímá odpověď: a kondenzátor CBB60 se nejčastěji vyskytuje v jednofázových střídavých motorech používaných ve vodních čerpadlech, klimatizacích, pračkách, bazénových čerpadlech a kompresorech. To vše jsou motoricky poháněná zařízení, která vyžadují provozní kondenzátor pro udržení efektivního a nepřetržitého provozu. CBB60 – také známý jako motorový kondenzátor nebo střídavý filmový kondenzátor – je speciálně navržen přesně pro tyto obvody motoru s nepřetržitým provozem s vysokým zatížením. Pokud jste někdy vyměnili motor vodního čerpadla nebo nechali klimatizaci opravit technikem HVAC, je velká šance, že se jednalo o kondenzátor CBB60.

Na rozdíl od elektrolytických kondenzátorů pro všeobecné použití používá CBB60 dielektrikum z polypropylenové fólie, které mu umožňuje nepřetržitě zpracovávat střídavé napětí – typicky dimenzované na 250VAC nebo 450VAC — aniž by rychle degradoval. Jeho kapacita se obvykle pohybuje od 1 µF až 100 µF , takže je vhodný pro širokou škálu velikostí motorů, které se nacházejí v domácích a lehkých komerčních zařízeních. Pochopení toho, které spotřebiče na tuto součást spoléhají, pomáhá majitelům domů a technikům rychleji diagnostikovat poruchy a získat správnou náhradu.

Vodní čerpadla: Nejběžnější aplikace pro kondenzátory CBB60

Vodní čerpadla – ať už pro zásobování domácností vodou, zavlažování zahrady nebo cirkulaci bazénu – jsou jediným největším aplikačním segmentem pro kondenzátor CBB60. Jednofázové indukční motory v těchto čerpadlech se nemohou samovolně spustit bez kondenzátoru s fázovým posunem. CBB60 vytváří nezbytný fázový rozdíl mezi startovacím a chodovým vinutím, což motoru umožňuje vyvinout startovací moment a udržovat stabilní točivé magnetické pole během nepřetržitého provozu.

U typického domácího vodního čerpadla s výkonem 370 W až 750 W bude mít přidružený kondenzátor CBB60 obvykle kapacitu 8 uF až 20 uF při 450 VAC . Větší čerpadla – jako jsou čerpadla používaná ve filtračních systémech bazénů s výkonem 1 až 2 HP – mohou vyžadovat kondenzátory v Rozsah 25µF až 50µF . Použití poddimenzovaného kondenzátoru způsobí přehřátí motoru a odběr nadměrného proudu; předimenzovaný vede k nestabilitě a snížené účinnosti.

Známky selhání CBB60 ve vodní pumpě

• Motor čerpadla hučí, ale nespustí se nebo je start pomalý
• Motor vypne tepelnou ochranu proti přetížení krátce po spuštění
• Viditelné vyboulení, praskliny nebo netěsnosti na těle kondenzátoru
• Naměřená kapacita více než 5 % pod jmenovitou hodnotou
• Motor běží, ale při znatelně snížených otáčkách nebo výstupním tlaku

Zejména kondenzátory bazénových čerpadel jsou vystaveny extrémní zátěži prostředí – venkovnímu teplu, UV záření a vlhkosti – což výrazně zkracuje životnost ve srovnání s kondenzátory pro vnitřní spotřebiče. V horkém podnebí může být nutné vyměnit kondenzátor CBB60 bazénového čerpadla 3 až 5 let i při běžném provozu.

Klimatizace a HVAC systémy

Klimatizační jednotky jsou pravděpodobně nejnáročnější aplikací pro kondenzátory typu CBB60 v domácnosti. Jak motor kompresoru, tak motor ventilátoru venkovního kondenzátoru v klimatizaci splitového typu obvykle vyžadují provozní kondenzátory. V mnoha jednotkách zvládá dvoucestný kondenzátor obě funkce v jednom pouzdře, ale elektrické vlastnosti jsou identické se standardním CBB60 — polypropylenová fólie, střídavá a navržená pro nepřetržitý provoz.

U 1tunové až 1,5tunové obytné splitové klimatizace je provozní kondenzátor kompresoru obvykle dimenzován na 35µF až 45µF při 370VAC nebo 440VAC . Kondenzátor motoru ventilátoru ve stejné jednotce je obvykle menší – přibližně 5 µF až 10 µF . V pokojových klimatizacích okenního typu jeden kondenzátor CBB60 často slouží kombinované funkci start/run motoru PSC (Permanent Split Capacitor), s hodnotami běžně v Rozsah 2µF až 6µF při 450VAC .

Technici HVAC hlásí, že selhání kondenzátoru je jednou z hlavních příčin servisních zásahů klimatizace v letních měsících. Teplo je nepřítelem kondenzátorů — každé zvýšení provozní teploty o 10°C zkracuje očekávanou životnost zhruba na polovinu. Ve špatně větrané venkovní kondenzační jednotce mohou okolní teploty v horkých dnech překročit 60 °C až 70 °C, což je výrazně nad standardním teplotním hodnocením CBB60. 85 °C nebo 105 °C v závislosti na ročníku.

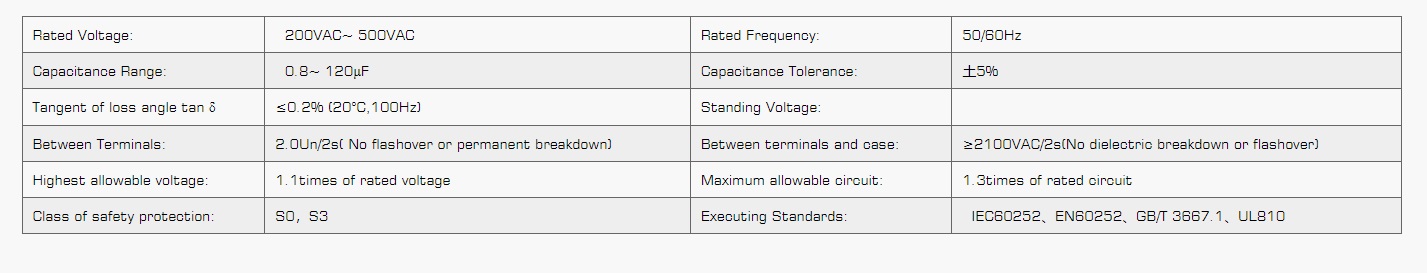

Typické specifikace kondenzátoru CBB60 pro klimatizační zařízení

Pračky a sušičky prádla

Pračky s horním plněním s jednofázovými indukčními motory – stále dominantní konstrukcí na mnoha trzích po celém světě – spoléhají na kondenzátor CBB60 jako nedílnou součást jejich obvodu motoru. Kondenzátor umožňuje motoru produkovat točivý moment potřebný pro velké zatížení bubnu během cyklů praní a odstřeďování. Bez funkčního kondenzátoru se motor buď zcela nespustí, nebo pracuje se značně sníženým kroutícím momentem, což vede k neúplným cyklům odstřeďování a mokrému prádlu.

Pro standardní pračku s horním plněním s kapacitou 5 kg až 7 kg s motorem v rozsahu 180 W až 370 W bude kondenzátor CBB60 obvykle dimenzován na 6 uF až 12 uF při 450 VAC . Větší komerční top-loadery mohou používat kondenzátory až 20µF . U bubnových praček (s předním plněním) se konstrukce motoru liší – mnoho moderních předních nakladačů používá univerzální motory nebo motory poháněné invertorem, které nevyžadují provozní kondenzátor – ale starší konstrukce s předním plněním a mnoho levných modelů stále obsahuje jednofázové indukční motory spárované s CBB60.

Sušičky s elektrickým odporovým ohřevem a motorem ventilátoru také běžně používají kondenzátory CBB60 na obvodech motoru bubnu a motoru ventilátoru. V typické elektrické bubnové sušičce s ventilací můžete najít dva samostatné kondenzátory CBB60: jeden pro motor bubnu (obvykle 3µF až 8µF ) a jeden pro motor ventilátoru (často 2µF až 5µF ).

Proč kondenzátory praček selžou brzy

Motory praček jsou vystaveny jednomu z nejnáročnějších elektrických namáhání ze všech kondenzátorů domácích spotřebičů. Každý prací cyklus zahrnuje vícenásobné spuštění pod zatížením, napěťové špičky způsobené náběhovým proudem a ve fázi odstřeďování trvalý provoz s vysokým točivým momentem. Kondenzátory v této aplikaci jsou vystaveny vibracím ze samotného stroje, které mohou časem oslabit vnitřní spojení. V praxi může kondenzátor CBB60 pračky vydržet kdekoli 5 až 12 let v závislosti na frekvenci používání a kvalitě energie v místní síti.

Chladničky a mrazničky se spouštěcími okruhy kompresoru

Zatímco mnoho moderních chladniček používá spouštěče PTC (Positive Temperature Coefficient) spíše než provozní kondenzátory, značná část starších chladniček, velkých truhlicových mrazniček a komerčních chladicích jednotek nadále používá motory se spouštěcím kondenzátorem nebo kompresory s provozem kondenzátoru. V těchto konstrukcích je kondenzátor CBB60 – nebo plochá verze CBB61 stejné technologie – použit buď jako kondenzátor s trvalým chodem, nebo v kombinaci s elektrolytickým startovacím kondenzátorem.

U velkých truhlicových mrazniček (200 litrů a více) je obzvláště pravděpodobné, že budou používat provozní kondenzátor, protože jejich kompresory s vyšším výkonem těží ze zvýšení účinnosti, které provozní kondenzátor poskytuje. Typické hodnoty pro provozní kondenzátory chladničky nebo mrazničky se pohybují od 3µF až 15µF při 250VAC . Nižší jmenovité napětí (250VAC oproti 450VAC běžné v aplikacích čerpadel) je vhodné, protože motory kompresoru chladničky pracují s nižším napětím vzhledem ke kondenzátoru.

Je důležité nezaměňovat kondenzátor cbb60 s elektrolytickým startovacím kondenzátorem, který se někdy vyskytuje v chladničkách. CBB60 je fóliový kondenzátor určený pro nepřetržitý provoz — během normálního provozu zůstává v obvodu. Elektrolytický startovací kondenzátor je naproti tomu v obvodu pouze zlomek sekundy během startování motoru a musí být odpojen relé nebo PTC zařízením, jakmile motor dosáhne rychlosti.

Ventilátory, odtahové ventilátory a stropní ventilátory

Stropní ventilátory, průmyslové odsávací ventilátory, ventilátory půdní ventilace a ventilátory digestoře všechny obvykle používají jednofázové indukční motory s konfigurací permanentního děleného kondenzátoru (PSC) – a kondenzátor CBB60 (nebo jeho blízká varianta, CBB61) je komponenta, díky které tato konfigurace funguje. U motorů PSC je kondenzátor trvale připojen k pomocnému vinutí, což vytváří fázový posun, který vytváří rozběhový moment a udržuje efektivitu chodu.

U standardního stropního ventilátoru s výkonem motoru 50 W až 75 W bude provozní kondenzátor obvykle 2uF až 4uF při 250VAC . Větší průmyslové odsávací ventilátory v rozsahu 100W až 370W mohou používat kondenzátory až 8 µF až 12 µF . Řízení rychlosti u stropních ventilátorů se často dosahuje přepínáním mezi různými hodnotami kondenzátorů – proto některé kryty motorů stropních ventilátorů obsahují dva nebo tři kondenzátory různých hodnot, které umožňují nastavení nízké, střední a vysoké rychlosti.

Varianta CBB61 si zde zaslouží zmínku, protože jde v podstatě o stejnou technologii kondenzátoru z polypropylenové fólie jako CBB60, ale je zabalena v plochém (obdélníkovém) pouzdře spíše než ve válcovém tvarovém faktoru CBB60. CBB61 se běžněji používá u stropních ventilátorů a menších ventilačních ventilátorů, kde montážní prostor vyžaduje plochý profil. Oba typy sdílejí stejné elektrické charakteristiky jádra a stejné způsoby poruch.

Hodnoty kondenzátoru stropního ventilátoru pro různá nastavení rychlosti

• Vysoká rychlost: typicky používá hodnotu plné kapacity (např. 4µF)
• Střední rychlost: snížená kapacita přes přepínání nebo závitové vinutí (např. 3µF nebo 2,5µF)
• Nízká rychlost: minimální kapacita (např. 1,5 µF až 2 µF)

Když stropní ventilátor běží pouze jednou rychlostí nebo přestane reagovat na ovládání rychlosti, je mezi prvními věcmi, které je třeba zkontrolovat, vadný nebo zkratovaný kondenzátor. Posun kapacity větší než ±5 % od jmenovité hodnoty se obecně považuje za důvod pro výměnu v aplikacích s ventilátorem.

Ostatní domácí a lehké komerční aplikace

Kromě výše uvedených hlavních kategorií spotřebičů se kondenzátor CBB60 objevuje v překvapivě široké řadě dalších motorem poháněných zařízení, která se nacházejí v domácnosti a kolem ní. Každá z těchto aplikací má svůj vlastní typický kapacitní rozsah a požadavky na napětí, ale všechny sdílejí stejnou základní potřebu: spolehlivý střídavý filmový kondenzátor s dlouhou životností pro podporu provozu jednofázového motoru.

• Otevírače garážových vrat: Řetězový nebo šroubový motor v typickém domovním otvírači garážových vrat (s jmenovitým výkonem 350 W až 750 W) často používá provozní kondenzátor CBB60 v Rozsah 5µF až 12µF při 250VAC nebo 450VAC .
• Vzduchové kompresory: Přenosné a stacionární jednofázové vzduchové kompresory pro domácí dílny obvykle používají jak startovací kondenzátor (elektrolytický), tak provozní kondenzátor (CBB60). Provozní kondenzátor CBB60 v kompresoru 1HP až 2HP je běžně hodnocen na 20 uF až 40 uF při 450 VAC .
• Ponorná čerpadla: Čerpadla do vrtů a ponorná kalová čerpadla používají kondenzátory CBB60 dimenzované pro nepřetržitý provoz při ponoření, typicky 10 uF až 30 uF při 450 VAC , často s vyšší teplotní tolerancí 105°C.
• Odvlhčovače: Kompresor a motor ventilátoru v obytném odvlhčovači používají provozní kondenzátory; hodnoty závisí na velikosti jednotky, ale často se pohybují od 2µF až 8µF při 370VAC nebo 450VAC .
• Tepelná čerpadla: Podobně jako u klimatizací, venkovní jednotky tepelného čerpadla používají na kompresoru i motoru ventilátoru provozní kondenzátory ekvivalentní CBB60.
• Oběhová čerpadla ohřívače vody: Solární systémy ohřívačů vody a systémy hydronického vytápění s malými oběhovými čerpadly běžně používají kondenzátory CBB60 dimenzované na 4uF až 10uF při 250VAC .
• Sušičky obilí a zemědělské ventilátory: Velké axiální ventilátory používané v zemědělství a manipulaci s obilím často spoléhají na kondenzátory CBB60, někdy v kondenzátorových bateriích pro vysoce výkonné třífázové simulační obvody.

Jak identifikovat a ověřit kondenzátor CBB60 v zařízení

Při servisu kteréhokoli z výše uvedených zařízení vyžaduje identifikace správného kondenzátoru cbb60 pro výměnu čtení tří klíčových parametrů ze štítku stávajícího komponentu: kapacita (v µF), jmenovité napětí (VAC) a někdy jmenovité frekvence (50 Hz nebo 60 Hz). Tyto hodnoty musí být přesně sladěny nebo v rámci přijatelných tolerancí pro bezpečný a efektivní provoz.

Jmenovité napětí náhradního kondenzátoru musí být stejný nebo větší než originál — nikdy nižší. Použití 250VAC kondenzátoru tam, kde je vyžadováno 450VAC, představuje bezpečnostní riziko, které může vést k dielektrickému průrazu, selhání kondenzátoru a požáru. V praxi je obecně přijatelné použít 450VAC kondenzátor v 250VAC aplikaci, protože vyšší jmenovité napětí poskytuje další bezpečnostní rezervu bez ovlivnění kapacitního výkonu.

Tolerance kapacity pro výměnu CBB60 by měla zůstat uvnitř ±5 % of the rated value pro provoz kondenzátorových aplikací. Překročení jmenovité kapacity způsobuje, že motor odebírá nadměrný proud v pomocném vinutí; výrazné snížení točivého momentu a spolehlivost startování. U kompresorů a čerpadel, kde je kritická účinnost motoru, je vhodnější zůstat v rozmezí ±3 %.

Proces ověření kondenzátoru krok za krokem

1. Odpojte spotřebič od napájení a nechte jej alespoň 5 minut stát, než se dotknete jakéhokoli kondenzátoru – některé kondenzátory si po odpojení napájení udrží nebezpečný náboj.
2. Před manipulací kondenzátor bezpečně vybijte pomocí vybíjecího odporu (typicky 10kΩ až 20kΩ, 5W) připojeného přes svorky.
3. Přečtěte si na štítku stávajícího kondenzátoru kapacitu (µF), napětí (VAC) a jmenovité teploty.
4. Použijte digitální multimetr s funkcí měření kapacity pro měření skutečné kapacity starého kondenzátoru; porovnat se jmenovitou hodnotou.
5. Pokud je naměřená kapacita o více než 5 % nižší než jmenovitá hodnota nebo pokud kondenzátor vykazuje fyzické poškození (vyboulení, prasknutí, netěsnost), vyměňte jej.
6. Vyberte náhradní kondenzátor CBB60 s odpovídajícím nebo vyšším jmenovitým napětím a kapacitou v rozmezí ±5 % původního.
7. Ověřte, zda fyzické rozměry (průměr a délka u válcového CBB60) sedí na montážní konzole nebo krytu zařízení.

CBB60 vs jiné typy kondenzátorů: Proč se používá tato konkrétní součást

Častá otázka techniků i zvědavých majitelů domů zní: proč konkrétně kondenzátor CBB60, a ne elektrolytický kondenzátor nebo keramický kondenzátor? Odpověď spočívá v základních elektrických požadavcích obvodů běhu střídavého motoru.

Elektrolytické kondenzátory jsou polarizované — bezpečně zvládnou pouze stejnosměrné napětí, nikoli střídavé. Připojení elektrolytického kondenzátoru přes vinutí střídavého motoru by jej rychle zničilo a vytvořilo by nebezpečí požáru nebo výbuchu. Polypropylenové dielektrikum CBB60 je nepolarizované a efektivně zvládá střídavé napětí s velmi nízkým vnitřním odporem (ESR) a minimálními dielektrickými ztrátami – vlastnosti, které jsou kritické pro nepřetržitý střídavý provoz.

Keramické kondenzátory, i když jsou také nepolarizované, jsou dostupné pouze ve velmi malých kapacitních hodnotách (pikofarady až mikrofarady) a nemohou dosáhnout kapacitního rozsahu 5µF až 100µF potřebného pro aplikace s motorem ve fyzických velikostech, které jsou praktické pro použití zařízení.

Kondenzátor CBB60 také nabízí samoléčebné vlastnosti — jedna z nejdůležitějších vlastností pro dlouhodobou spolehlivost. Když na mikroskopickém defektu dojde k menšímu dielektrickému průrazu, metalizovaný elektrodový film v CBB60 se lokálně odpaří, izoluje defekt a obnoví izolaci. Tím se zabrání tomu, aby drobná závada přerostla v katastrofální selhání. Většina kondenzátorů CBB60 je dimenzována na životnost 100 000 hodin za standardních provozních podmínek — daleko přesahující elektrolytické kondenzátory používané ve startovacích obvodech.

Porovnání: CBB60 vs. jiné typy kondenzátorů pro motorové aplikace

Co se stane, když selže kondenzátor CBB60 v domácím spotřebiči

Pochopení poruchových režimů kondenzátoru cbb60 pomáhá přesně diagnostikovat problémy se spotřebiči, než se pustíte do nákladnějších oprav. Chování při selhání se liší v závislosti na tom, jak kondenzátor selže – otevřený obvod, zkrat nebo postupná ztráta kapacity.

Selhání otevřeného okruhu

Když se CBB60 neotevře (interní spojení se přeruší), motor zcela ztratí svůj provozní kondenzátor. U motoru PSC (stropní ventilátory, okenní AC) se motor nespustí nebo se spustí velmi pomalu se sníženým točivým momentem. U motoru kompresoru spouštěného kondenzátorem/během kondenzátoru provozní účinnost výrazně klesá, což způsobuje přehřátí a vypnutí tepelné ochrany. Poruchy přerušeného obvodu jsou nejběžnějším způsobem poruchy u starých kondenzátorů CBB60 a jsou obvykle způsobeny únavou vnitřního spojení z tepelných cyklů.

Porucha zkratu

Zkratovaný kondenzátor CBB60 je méně běžný, ale nebezpečnější. Vytváří přímou nízkoimpedanční cestu přes vinutí motoru, což způsobuje okamžitý nadproud, spálené pojistky nebo vypadlé jističe. V závažných případech může zkrat v kondenzátoru generovat dostatečné množství tepla, které způsobí prasknutí nebo explozi krytu kondenzátoru. To je důvod, proč kondenzátory CBB60 pro motorové aplikace vždy obsahují vnitřní přetlakový odpojovací mechanismus (OPD). — vnitřní disk citlivý na tlak, který odpojí spojení dříve, než dojde ke katastrofické poruše.

Postupná ztráta kapacity

Nejzákeřnějším způsobem poruchy je postupná ztráta kapacity v důsledku degradace dielektrika v průběhu času – často způsobená dlouhodobým vystavením zvýšeným teplotám, vysoké vlhkosti nebo přepětí. Spotřebič pokračuje v provozu, ale se sníženou účinností: čerpadlo poskytuje nižší průtok, klimatizace spotřebuje více energie na stejný chladicí výkon nebo pračce trvá déle, než dosáhne plné rychlosti odstřeďování. Mnoho majitelů domů připisuje tyto příznaky spíše obecnému opotřebení než degradovanému kondenzátoru, což vede ke zbytečně vysokým účtům za elektřinu a předčasnému opotřebení motoru.

Výběr správného kondenzátoru CBB60: Klíčová nákupní kritéria

Ne všechny kondenzátory CBB60 na trhu jsou vyráběny podle stejného standardu. Kvalita se výrazně liší mezi značkami a výrobními šaržemi a kvůli důsledkům nestandardního kondenzátoru – brzké selhání, poškození zařízení nebo požáru – stojí za to věnovat pozornost kritériím nákupu.

• Certifikace shody: Hledejte kondenzátory CBB60 certifikované podle IEC 60252-1 (mezinárodní standard pro kondenzátory střídavých motorů). Kondenzátory čínské výroby by také měly nést certifikaci CQC; Výrobky na evropském trhu by měly být v souladu s RoHS a v ideálním případě nést označení CE. Seznamy VDE, TÜV nebo UL pro konkrétní aplikaci přidávají další jistotu.
• Tolerance kapacity: Pro aplikace s motorem je standardní tolerance ±5 %. Někteří prémioví dodavatelé nabízejí ±3 % pro náročné aplikace, jako jsou kompresory a vysoce účinná čerpadla.
• Teplotní hodnocení: Zvolte 85°C pro standardní vnitřní aplikace; 105 °C pro venkovní prostředí, prostředí s vysokou okolní teplotou nebo uzavřená prostředí motoru, jako jsou tělesa bazénových čerpadel a venkovní kondenzační jednotky HVAC.
• Pouzdro zpomalující hoření: Vnější plášť by měl být vyroben z polypropylenu zpomalujícího hoření (s hodnocením UL94 V-0) nebo podobného materiálu, aby zamezil jakékoli vnitřní závadě bez šíření požáru.
• Vnitřní odpojení přetlaku (OPD): Ověřte, že kondenzátor obsahuje mechanismus OPD. To je povinné pro shodu s IEC 60252-1 a je to kritická bezpečnostní funkce.
• Fyzické rozměry: Kondenzátory CBB60 jsou k dispozici v průměrech 35 mm, 40 mm a 50 mm s různými výškami. Před objednáním se ujistěte, že výměna odpovídá montážní konzole nebo krytu vašeho spotřebiče.

OEM výrobcům vodních čerpadel, klimatizací a podobných zařízení umožňuje získávání kondenzátorů CBB60 přímo od certifikovaných výrobců než od distributorů přísnější kontrolu kvality a lepší sledovatelnost. Hromadné zadávání zakázek na úrovni továrny také umožňuje vstupní kontrolu pomocí kapacitních měřičů a testerů ESR k ověření, zda každá výrobní dávka před montáží splňuje specifikace.
