Kondenzátor CBB60 pro vodní čerpadlo: Průvodce výběrem a výměnou

Ano – a kondenzátor CBB60 není kompatibilní pouze s vodními čerpadly; je speciálně navržen pro ně. Tento provozní kondenzátor je standardní volbou pro jednofázové motory vodních čerpadel na střídavý proud, které se nacházejí v systémech obytných studní, bazénových čerpadlech, zavlažovacích zařízeních a tryskových čerpadlech. Bez funkčního CBB60 nemůže většina těchto motorů generovat fázový posun potřebný ke spuštění nebo udržení účinné rotace. Pokud vaše čerpadlo hučí, ale nespouští se, je horké, vypínají jističe nebo je při příjezdu jednoduše vybité, je vadný provozní kondenzátor CBB60 jednou z prvních součástí, které je třeba otestovat a vyměnit.

Co je a Kondenzátor CBB60 a proč na pumpách záleží

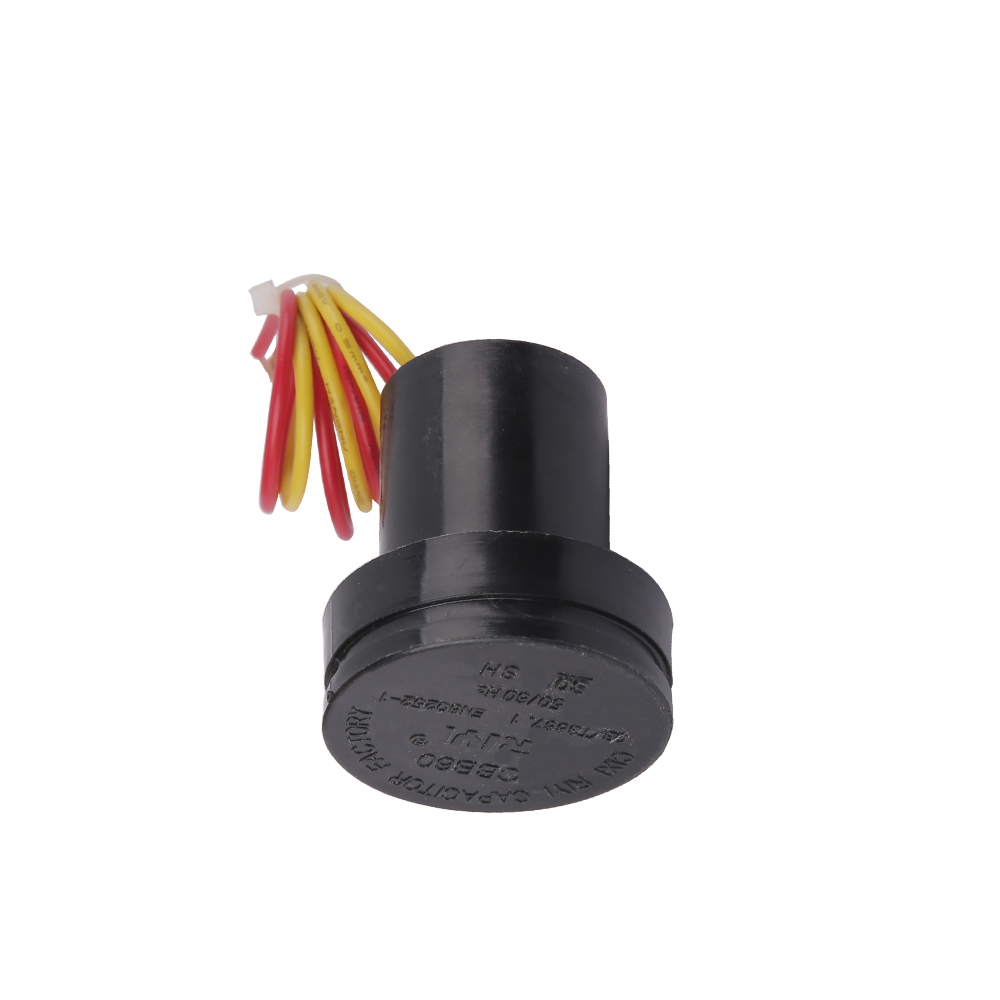

Kondenzátor CBB60 je kondenzátor z metalizované polypropylenové fólie uložený ve válcovém plastovém pouzdře, určený pro provoz se střídavým motorem. Označení „CBB60“ se řídí klasifikačním systémem čínské národní normy (GB/T 3667), kde „C“ znamená kondenzátor, druhé „B“ označuje dielektrikum polypropylenové fólie, třetí „B“ označuje metalizovanou konstrukci a „60“ odkazuje na sériovou normu pro kondenzátory střídavých motorů.

U jednofázového indukčního motoru – který používá většina domácích vodních čerpadel – má stator pouze jedno hlavní vinutí. To vytváří pulzující magnetické pole, nikoli rotující. Bez fázového posunu nemůže rotor určit, kterým směrem se má točit, a má nulový rozběhový moment. Provozní kondenzátor CBB60 je zapojen do série s pomocným (startovacím) vinutím a vytváří potřebný 90stupňový elektrický fázový rozdíl mezi dvěma vinutími. Tento fázový rozdíl vytváří rotující magnetické pole, které způsobuje, že se rotor otáčí v určitém směru a udržuje hladký chod při zatížení.

Na rozdíl od spouštěcích kondenzátorů (které jsou elektrolytické a zapínají se pouze krátce během spouštění) zůstává CBB60 během provozu trvale pod napětím. To znamená, že musí odolat plnému jmenovitému napětí a střídavému zvlnění proudu po dlouhou dobu – někdy hodiny nebo dny – bez degradace. Jeho dielektrikum z polypropylenové fólie to umožňuje a nabízí nižší rozptylový faktor, vyšší izolační odpor a mnohem lepší tepelná stabilita ve srovnání s elektrolytickými alternativami.

Klíčové elektrické specifikace, které musíte splňovat

Výběr špatného kondenzátoru pro motor vodního čerpadla není jen neefektivní – může spálit vinutí motoru nebo způsobit katastrofální selhání samotného kondenzátoru. Zde jsou specifikace, na kterých záleží nejvíce:

Hodnota kapacity (µF)

Toto je nejkritičtější specifikace. Běžné hodnoty používané v aplikacích vodních čerpadel se pohybují od 6µF až 100µF , přičemž nejčastěji se vyskytující hodnoty jsou 8µF, 10µF, 12µF, 16µF, 20µF, 25µF, 30µF a 40µF. Správnou hodnotu určuje výrobce motoru na základě impedance vinutí, počtu pólů a jmenovitého proudu. Vždy se přesně shodujte s původní hodnotou – použití kondenzátoru, který je o 20 % vyšší nebo nižší, než je specifikováno, může způsobit přehřátí, snížení točivého momentu nebo oscilační rychlost.

Tolerance je typicky ±5 % pro kvalitní jednotky CBB60. Vyhněte se jakémukoli kondenzátoru s tolerancí ±10 % nebo vyšší v aplikacích přesných motorů.

Jmenovité napětí (VAC)

Standardní kondenzátory CBB60 pro vodní čerpadla jsou dimenzovány na 250VAC nebo 450VAC . Pro 120V jednofázové systémy je minimální jmenovité napětí 250VAC, ale pro rezervu je preferováno 450VAC. Pro systémy 220V–240V používejte pouze jednotky s jmenovitým napětím 450VAC. Nikdy nenahrazujte kondenzátor s nižším napětím, ani dočasně – dielektrikum může být během milisekund proraženo a způsobit zkrat.

Frekvence (Hz)

Většina kondenzátorů CBB60 je dimenzována pro 50 Hz nebo 60 Hz, nebo obojí. Severoamerická čerpadla běží na 60 Hz; většina Evropy, Asie a Afriky pracuje na frekvenci 50 Hz. Použití 50Hz kondenzátoru na 60Hz systému je obecně přijatelné, protože reaktance mírně klesá, ale vždy si ověřte datový list.

Rozsah provozních teplot

Standardní kondenzátory CBB60 jsou dimenzovány od -25 °C až 70 °C . Pokud vaše čerpadlo pracuje v horké čerpací stanici, v blízkosti kotle nebo v teplém klimatu, hledejte jednotky s rozšířeným dosahem dimenzované na 85 °C nebo dokonce 105 °C. Tepelná degradace nad jmenovitou teplotu je jednou z hlavních příčin předčasného selhání kondenzátoru.

Jak zjistit, zda váš provozní kondenzátor CBB60 selhal

Porucha kondenzátoru v motorech vodních čerpadel se často vyvíjí postupně, ale v některých případech může být náhlá a úplná. Včasné rozpoznání příznaků může zabránit drahému poškození motoru.

Příznak 1 — Motor hučí, ale nestartuje

Toto je klasický příznak selhání kondenzátoru. Slyšíte, jak se motor nabíjí a vydává slabé hučení, ale hřídel se neotáčí. Pokud byste ručně roztočili hřídel čerpadla (nejprve s vypnutým napájením), motor by se zachytil a běžel – což ukazuje, že vinutí jsou neporušená, ale chybí startovací moment. To je způsobeno přerušeným obvodem nebo silně degradovaným CBB60, který již nemůže produkovat potřebný fázový posun.

Příznak 2 — Motor startuje pomalu nebo má potíže při zatížení

Kondenzátor, který ztratil významnou kapacitu - řekněme, klesl z 25 µF na 18 µF - může stále umožnit spuštění motoru v podmínkách bez zatížení, ale bude mít potíže nebo se zastaví, když je aplikován tlak vody. To se často projevuje pomalým náběhem, nepravidelným provozem nebo vypínáním čerpadla pod tlakem.

Příznak 3 — Přehřátí motoru

Když se kapacita posune od své jmenovité hodnoty, rovnováha proudu mezi hlavním a pomocným vinutím je narušena. Motor odebírá přebytečný proud pro kompenzaci, který vytváří teplo. Motor běžící s vadným nebo degradovaným CBB60 může dosáhnout teplot o 30–50 °C nad normálními provozními úrovněmi , což urychluje rozpad izolace a opotřebení ložisek.

Symptom 4 — Viditelné fyzické poškození

Zkontrolujte přímo tělo kondenzátoru. Mezi běžné příznaky selhání patří:

• Vyboulený nebo prasklý plastový kryt
• Spáleniny nebo roztavení kolem svorek
• Olej nebo zbytky prosakující ze základny (označuje vnitřní dielektrický průraz)
• Zkorodované nebo uvolněné koncové spoje

Kterýkoli z těchto vizuálních signálů vyžaduje okamžitou výměnu bez ohledu na naměřené hodnoty.

Příznak 5 — Vypadne jistič při startu motoru

Zkratovaný kondenzátor CBB60 vytváří téměř mrtvý zkrat v obvodu vinutí motoru, což způsobuje masivní zapínací proud, který okamžitě vypne jistič nebo přepálí pojistku. Pokud vaše čerpadlo neustále vypíná ochranu obvodu při každém pokusu o spuštění, je zkratovaný kondenzátor vysoko na seznamu viníků.

Testování kondenzátoru CBB60 pomocí multimetru

Než utratíte peníze za výměnu, ujistěte se, že je kondenzátor skutečně na vině. Zde je návod, jak to správně otestovat.

Bezpečnost především — Vybijte kondenzátor

Nikdy se nedotýkejte svorek kondenzátoru před vybíjením. Kondenzátor CBB60 dimenzovaný na 450 V AC může pojmout náboj schopný způsobit silný šok. Pro bezpečné vybíjení: při úplném odpojení napájení použijte na 5–10 sekund odpor 10kΩ–20kΩ (s jmenovitým výkonem alespoň 5W) přemostěný přes svorky. Případně použijte izolovaný šroubovák ke krátkému přemostění svorek — uvidíte malou jiskru, která je normální a potvrzuje vybití.

Použití kapacitního režimu

Nastavte svůj digitální multimetr na kapacitní režim (obvykle označený symbolem připomínajícím dvě rovnoběžné čáry). Odpojte kondenzátor od obvodu a dotkněte se sondy každé svorky. Zdravý CBB60 by měl číst v rozmezí ±5–10 % své označené kapacity. Například 25µF kondenzátor by měl číst mezi 22,5µF a 27,5µF. Hodnota výrazně pod touto hodnotou - řekněme 15 µF na kondenzátoru 25 µF - znamená podstatnou degradaci. Hodnota nula nebo OL (přetížení) indikuje poruchu přerušeného obvodu.

Použití režimu odporu jako základní kontroly

Pokud váš multimetr postrádá kapacitní funkci, přepněte do režimu odporu (Ω) s vysokým rozsahem (200 kΩ nebo vyšší). Dotkněte se sond na svorky. Dobrý kondenzátor bude při nabíjení z baterie měřiče vykazovat stoupající odpor od téměř nuly až po několik stovek kilohmů – toto chování při nabíjení potvrzuje, že kondenzátor není zkratovaný nebo otevřený. Údaj, který zůstane na nule (zkrat) nebo okamžitě přeskočí na OL bez jakéhokoli chování při nabíjení (otevřený), znamená poruchu. Tato metoda nepotvrzuje hodnotu kapacity, pouze základní funkčnost.

Proces výměny kondenzátorů vodního čerpadla krok za krokem

Výměna provozního kondenzátoru CBB60 je jednou z nejjednodušších oprav vodního čerpadla, kterou můžete sami provést. Celý proces obvykle trvá méně než 30 minut.

1. Odpojte napájení — Vypněte jistič napájející čerpadlo a ověřte pomocí zkoušečky napětí. Nespoléhejte pouze na vypínač.
2. Najděte kondenzátor — U většiny vodních čerpadel je kondenzátor CBB60 umístěn v malém krytu na těle motoru, často zajištěný kovovým páskem nebo sponou. Odstraňte kryt, abyste jej odkryli.
3. Vyfoťte kabeláž — Než cokoliv odpojíte, pořiďte si jasnou fotografii připojení svorek. Kondenzátory CBB60 pro čerpadla mají obvykle dva nebo tři vývody. Většina z nich je nepolární (svorky jsou zaměnitelné), ale potvrzením před odpojením se zabrání zmatku.
4. Vybijte kondenzátor — Jak je popsáno výše, použijte vybíjecí odpor nebo opatrně přemosťujte svorky, abyste odstranili uložený náboj.
5. Vyjměte starý kondenzátor — Odpojte vodiče (poznamenejte si nebo vyfoťte, který vodič vede ke které svorce), uvolněte upevňovací pásek a sejměte starou jednotku.
6. Nainstalujte nový CBB60 — Vložte náhradu ve stejné orientaci, utáhněte upevňovací pásek a znovu připojte vodiče podle fotografie. U nepolárních dvousvorkových jednotek na pořadí vodičů nezáleží.
7. Otestujte čerpadlo — Obnovte napájení a sledujte správné spuštění čerpadla, normální provozní proud (změřte pomocí klešťového měřiče, pokud je k dispozici) a absenci přehřívání nebo neobvyklého hluku.

Fyzická velikost a požadavky na montáž

Kondenzátory CBB60 se dodávají ve standardizovaných válcových rozměrech. Běžné průměry jsou 35 mm, 40 mm a 50 mm, s výškami od 60 mm do 115 mm. Vyšší hodnoty kapacity zabírají větší pouzdra. Při objednávání výměny zkontrolujte, zda fyzické rozměry pasují na montážní konzolu na vaší pumpě. Kondenzátor se správnými elektrickými jmenovitými hodnotami, ale 10 mm příliš vysoký, se do původního krytu nevejde , takže vždy zkontrolujte obě sady specifikací.

Kondenzátor CBB60 vs. jiné typy kondenzátorů pro motorové aplikace

Ne všechny motorové kondenzátory jsou stejné. Pochopení rozdílů vysvětluje, proč je CBB60 správnou a jedinou vhodnou volbou pro nepřetržitý provoz vodního čerpadla.

CBB65 a CBB61 sdílejí stejnou fóliovou konstrukci jako CBB60, ale liší se designem krytu a typickou aplikací. CBB65 používá hliníkovou nádobu pro lepší odvod tepla v prostředí kompresoru; CBB61 je plochý a určený pro lopatkové motory ventilátorů. Náhrada CBB65 za CBB60 je elektricky možná, pokud se kapacita a jmenovité napětí shodují , ale fyzický tvarový faktor nemusí vyhovovat. Nikdy nenahrazujte startovací kondenzátor CD60 jako provozní kondenzátor – elektrolytické dielektrikum se během několika minut nepřetržitého provozu přehřeje a selže.

Faktory, které způsobují předčasné selhání kondenzátoru CBB60 v čerpadlech

Pochopení toho, proč kondenzátory předčasně selžou, vám pomůže prodloužit životnost a vyhnout se opakovaným výměnám.

Napěťové rázy a přechodové jevy

Údery blesku, události sepnutí sítě a špičky zpětného EMF motoru mohou vystavit dielektrikum kondenzátoru napěťovým špičkám, které daleko překračují jeho jmenovité hodnoty v ustáleném stavu. Jediný přechodový jev při dvojnásobném jmenovitém napětí může způsobit částečné dielektrické zhroucení – trvalé snížení kapacity. V oblastech s častými bouřkami nebo nestabilním napájením ze sítě je praktickým ochranným opatřením instalace přepěťové ochrany dimenzované pro zatížení motoru před čerpadlem.

Provozní nad jmenovitou teplotou

Každých 10°C zvýšení nad jmenovitou provozní teplotu zhruba na polovinu sníží očekávanou životnost kondenzátoru – dobře zavedený princip známý jako Arrheniusovo pravidlo pro stárnutí kondenzátoru. Standardní CBB60 dimenzovaný na 70 °C umístěný v čerpací stanici, která v létě dosahuje 80 °C, stárne dvakrát rychleji, než se očekávalo. Pro instalace v teplém prostředí vždy vybírejte kondenzátory dimenzované na 85 °C nebo vyšší.

Časté cyklování Start-Stop

Vodní čerpadla ovládaná tlakovými spínači v systémech s poddimenzovanými nebo podmáčenými tlakovými nádržemi se mohou zapínat a vypínat desítkykrát za hodinu. Každá spouštěcí událost vystaví kondenzátor přechodnému zapínacímu proudu. Přestože kondenzátory CBB60 jsou pro to určeny, systémy cyklující více než 20–30krát za hodinu způsobit abnormální tlak na dielektrikum. Pokud má vaše čerpadlo krátké cykly, upevnění tlakové nádoby (doplnění nebo výměna vaku) výrazně sníží namáhání kondenzátoru.

Vnikání vlhkosti a vlhkosti

Kondenzátory CBB60 používají utěsněné plastové pouzdro, ale během let provozu ve vlhkých čerpacích jímkách nebo venkovních krytech může vlhkost proniknout do koncových vstupních bodů. Vlhkost uvnitř pláště zvyšuje dielektrické ztráty a podporuje elektrochemickou korozi vnitřního metalizovaného filmu. Kondenzátory ve vlhkém prostředí by měly být kontrolovány ročně a vyměňovány proaktivně každých 5–7 let, i když se zdají být funkční.

Nainstalována nesprávná hodnota kapacity

Instalace kondenzátoru s vyšší než specifikovanou hodnotou kapacity zvýší proud pomocným vinutím nad jeho konstrukční limit, což způsobí, že se toto vinutí i samotný kondenzátor zahřívají. Instalace nižší hodnoty zvyšuje proud hlavního vinutí. Každá chyba urychluje selhání kondenzátoru i vinutí motoru. Vždy používejte přesnou hodnotu µF specifikovanou výrobcem motoru – nikdy nezaokrouhlujte za předpokladu, že více je lepší.

Normy kvality a certifikace, které je třeba hledat při nákupu

Trh s kondenzátory CBB60 zahrnuje širokou škálu úrovní kvality. Zde je to, co zkontrolovat před nákupem.

• Certifikace CQC — Značka China Quality Certification Center je základem pro kondenzátory vyráběné v Číně. Renomovaní výrobci to mají na štítku.
• Označení CE — Vyžadováno pro produkty prodávané v Evropském hospodářském prostoru. Potvrzuje, že kondenzátor splňuje směrnice EU o bezpečnosti a EMC.
• Seznam UL — Certifikace Underwriters Laboratories pro použití na severoamerickém trhu. Důležité pro dodržování pojištění v rezidenčních instalacích.
• Schválení VDE — německý certifikační orgán; běžné u kondenzátorů používaných v evropských průmyslových zařízeních.
• Samoopravný metalizovaný film — V popisu produktu hledejte výslovně „samo-léčení“. Tato vlastnost znamená, že menší lokalizované dielektrické průrazy způsobí odpaření kovového filmu v místě poruchy, čímž se defekt automaticky odstraní, spíše než aby se šířil jako tvrdý zkrat. Toto je kritická bezpečnostní funkce u kondenzátorů motoru.
• Pouzdro zpomalující hoření — Plastové pouzdro by mělo být vyrobeno z materiálu zpomalujícího hoření (hodnota UL94 V-0), který omezuje šíření požáru v případě katastrofického selhání.

Vyhněte se kondenzátorům od neznámých dodavatelů bez certifikačního označení, vágních specifikací nebo cen výrazně pod průměrem trhu. Kondenzátor CBB60 pro motor čerpadla o výkonu 1HP stojí mezi 5–20 USD v závislosti na zdroji a certifikacích. K jednotkám za cenu 1–2 USD za stejné specifikace je třeba přistupovat s hlubokým skepticismem – ohrožené dielektrické materiály a poddimenzované svorky jsou běžná opatření ke snížení nákladů, která vedou k brzkému selhání nebo nebezpečí požáru.

Konfigurace zapojení pro kondenzátory CBB60 v různých typech motorů čerpadel

Zatímco základní funkce CBB60 je u všech jednofázových motorů stejná, konfigurace zapojení se liší v závislosti na konstrukci motoru.

Motor s permanentním děleným kondenzátorem (PSC).

Toto je nejběžnější konfigurace u vodních čerpadel. Provozní kondenzátor CBB60 je trvale zapojen do série s pomocným vinutím pro start i provoz. Není zde žádný startovací kondenzátor a žádný odstředivý spínač. Obvod je jednoduchý: Linka 1 se připojuje k jednomu konci hlavního vinutí a jedné svorce kondenzátoru; druhá svorka kondenzátoru se připojuje k jednomu konci pomocného vinutí; Vedení 2 (neutrál) se připojuje k druhým koncům obou vinutí.

Start kondenzátoru, motor běhu kondenzátoru (CSCR).

Větší motory čerpadel (typicky nad 1 HP) někdy používají jak spouštěcí kondenzátor (CD60, elektrolytický), tak i provozní kondenzátor (CBB60). Startovací kondenzátor se vypne odstředivým spínačem, jakmile motor dosáhne přibližně 75–80 % synchronních otáček. CBB60 zůstává v okruhu po dobu provozu. V této konfiguraci jsou dva kondenzátory zapojeny paralelně během spouštění, což poskytuje mnohem vyšší celkovou kapacitu a počáteční točivý moment, než spouštěcí kondenzátor vypadne.

Při servisu motorů CSCR by měly být otestovány oba kondenzátory. Selhání CBB60 způsobuje příznaky popsané dříve. Selhání startovacího kondenzátoru CD60 způsobí, že motor bručí, ale nespustí se – stejné příznaky jako selhání CBB60 – takže testování obou je pro přesnou diagnózu zásadní.

Dvourychlostní a reverzibilní motory čerpadel

Některé aplikace čerpadel používají dvourychlostní motory (běžné u bazénových čerpadel pro nízkoprůtokovou filtraci vs vysokoprůtokové čisticí režimy) nebo reverzibilní motory (používané u některých zavlažovacích ventilů). Ty mohou používat dva kondenzátory CBB60 různých hodnot nebo jeden kondenzátor se spínacím relé. Před prováděním jakýchkoli změn zapojení vždy prostudujte schéma zapojení motoru – obvykle vytištěné na typovém štítku motoru nebo uvnitř krytu svorkovnice.

Prodloužení životnosti vašeho provozního kondenzátoru CBB60

Kvalitní kondenzátor CBB60 v dobře udržovaném systému může vydržet 10–15 let. Zde jsou praktické kroky, jak maximalizovat jeho životnost.

• Nainstalujte přepěťovou ochranu — Celoplošná přepěťová ochrana nebo motorová přepěťová ochrana v blízkosti panelu čerpadla absorbuje přechodná přepětí předtím, než se dostanou do dielektrika kondenzátoru.
• Udržujte tlakovou nádobu — Správně nabitá tlaková nádoba měchýře chrání čerpadlo před krátkým cyklováním, čímž se dramaticky snižuje počet spouštění s vysokým náběhem za den. Typický plnicí tlak by měl být nastaven na 2 PSI pod zapínacím tlakem tlakového spínače.
• Zajistěte dostatečné větrání — Pokud je čerpadlo uzavřeno ve skříni nebo jímce, ověřte, zda je kolem motoru a krytu kondenzátoru dostatečné proudění vzduchu. Stojatý horký vzduch výrazně zkracuje život.
• Každoroční vizuální kontrola — Jednou ročně sejměte kryt kondenzátoru a zkontrolujte, zda na jednotce nejsou indikátory fyzického poškození popsané výše. Včasná detekce vyboulení nebo prosakování může zabránit poškození motoru.
• Proaktivní výměna — U kritických aplikací (studniční čerpadla sloužící domácnostem bez alternativního přívodu vody) preventivně vyměňte CBB60 každých 7–10 let v rámci plánované údržby. Náklady na kondenzátor jsou triviální ve srovnání s náklady na volání záchranné služby nebo spálené vinutí motoru.
• Udržujte svorky čisté a utažené — Uvolněné nebo zkorodované svorkové spoje zvyšují přechodový odpor, který lokálně generuje teplo a může vést k předčasnému poškození izolace. Svorky čistěte jednou ročně čističem kontaktů a potvrďte mechanickou těsnost.

Běžné otázky o kondenzátorech CBB60 v systémech vodních čerpadel

Mohu použít vyšší µF kondenzátor, než je uvedeno, abych získal více energie z čerpadla?

Ne. Hodnota kapacity je určena charakteristikou vinutí motoru, nikoli snahou o konzervatismus. Použití vyšší hodnoty zvyšuje proud pomocného vinutí nad konstrukční limity, způsobuje přehřátí vinutí i kondenzátoru a může zničit motor během hodin nebo dnů. Jmenovitá hodnota je správná hodnota — období.

Je bezpečné dočasně spustit čerpadlo bez kondenzátoru?

Ne. Bez CBB60 se motor PSC buď nespustí (a přehřeje se při pokusu), nebo poběží silně nevyváženě a rychle se přehřeje. I při krátkém provozu bez správného provozního kondenzátoru hrozí spálení izolace pomocného vinutí – režim poruchy, který vyžaduje úplnou výměnu motoru.

Používá ponorné čerpadlo také kondenzátor CBB60?

Většina ponorných čerpadel pro studny používá dvouvodičové nebo třívodičové konfigurace motoru. Dvouvodičové ponorné motory mají vnitřní provozní kondenzátor zabudovaný v samotném motoru, který nelze provozovat na místě. Třívodičové ponorné motory používají externí ovládací skříň, která obsahuje spouštěcí kondenzátor a často provozní kondenzátor – provozní kondenzátor v této skříni je obvykle CBB60 nebo ekvivalentní a je vyměnitelný na místě. Pokud máte třívodičové ponorné čerpadlo, které se nedaří spustit, je třeba nejprve diagnostikovat komponenty externí ovládací skříňky (včetně provozního kondenzátoru).

Jak najdu správnou náhradu, pokud je štítek na starém kondenzátoru nečitelný?

Nejprve zkontrolujte typový štítek motoru – mnoho výrobců motorů tiskne požadovanou hodnotu kondenzátoru přímo na štítek motoru. Pokud ne, vyhledejte číslo modelu motoru online nebo kontaktujte výrobce. Jako poslední možnost změřte fyzické rozměry starého kondenzátoru, odhadněte výkon motoru podle jeho typového štítku a použijte výše uvedenou tabulku jako výchozí vodítko – poté před instalací ověřte u elektrikáře.
