1 Průvodce mikrofaradovým kondenzátorem: Specifikace, použití a tipy pro výměnu CBB60

Co je to 1 mikrofaradový kondenzátor a proč na tom záleží

A 1 mikrofaradový (1 µF) kondenzátor uchovává jednu miliontinu farada elektrického náboje. To může znít triviálně málo, ale v praxi to představuje jednu z nejuniverzálnějších kapacitních hodnot v elektronice – užitečnou pro obvody časování, spojování signálu, filtrování zvuku, oddělování napájení a aplikace s fázovým posunem motoru. Když někdo odkazuje na "1 µF čepici", obvykle ukazuje na součást, která zvládá úkoly s nízkou až střední frekvencí s přesností a minimálními ztrátami energie.

Abychom uvedli měřítko do kontextu: jeden farad je obrovské množství kapacity, které se u diskrétních součástek téměř nikdy nevyskytuje. Jeden mikrofarad se rovná 10⁻⁶ faradům a pohodlně sedí mezi keramickými krytkami pikofaradové řady používanými pro RF filtrování a stovkami mikrofaradových elektrolytických kondenzátorů používaných při hromadném vyhlazování výkonu. Tato střední cesta je přesně tam, kde svítí 1 µF – dostatečně schopná na to, aby smysluplně interagovala s nízkofrekvenčními střídavými signály a dostatečně kompaktní, aby se objevila ve všem od obvodů smartphonu po desky motoru pračky.

The kondenzátor CBB60 rodina, postavená na technologii metalizované polypropylenové fólie, se často vyskytuje v rozmezí 1 µF až 100 µF. A 1 µF kondenzátor CBB60 se obvykle používá v pomocných vinutích motorů, řídicích deskách ventilátorů a obvodech čerpadel s nízkým výkonem, kde stabilní fóliový kondenzátor s dlouhou životností překonává levnější alternativy. Pochopení toho, jak se chová hodnota 1 mikrofarad v těchto kontextech, je základem pro správný výběr, testování a výměnu těchto součástí.

Vysvětlení jednotky Microfarad: Měřítko, konverze a praktická příručka

Farad (F) je základní jednotka SI pro elektrickou kapacitu. Protože jeden farad je podle praktických standardů obrovský – 1F kondenzátor při 5 V by uchoval dostatek náboje na rozsvícení LED na hodiny – inženýři pracují především s pododděleními. Nejběžnější jsou:

• Mikrofarad (µF nebo uF) : 1 × 10⁻⁶ F – používá se v motorových kondenzátorech, audio spojce a filtrování napájecího zdroje
• nanofarad (nF) : 1 × 10⁻⁹ F — používá se v časovacích obvodech a vysokofrekvenčních filtrech; 1 uF = 1 000 nF
• Picofarad (pF) : 1 × 10⁻¹² F – používá se v RF, anténních obvodech a krystalových oscilátorech; 1 uF = 1 000 000 pF

Kondenzátor o kapacitě 1 µF označený na svém těle "105" (běžné pro keramické vícevrstvé typy) používá kódovou notaci: první dvě číslice udávají mantisu (10) a třetí číslice udává exponent 10 v pikofaradech (5 = 10⁵ pF = 100 000 pF = 0,1 µF). Část označená přímo "1µF" nebo nesoucí "1.0" vedle symbolu µF je jednoznačná. Vždy si pozorně přečtěte značku jednotky – záměna µF za nF na kondenzátoru motoru může mít za následek, že součástka s 1 000krát příliš nízkou kapacitou, což způsobí, že se motor zcela nespustí.

Pro aplikace s motorem se hodnoty kapacity obvykle pohybují mezi 1 µF a 100 µF v závislosti na velikosti motoru. Stropní ventilátor může vyžadovat 1 µF až 5 µF; malý jednofázový motor čerpadla může potřebovat 4 µF až 16 µF; bubnový motor pračky běžné velikosti běžně používá 8 µF až 25 µF. Hodnota 1 µF tedy odpovídá nejmenší praktické oblasti motorových kondenzátorů – pomocné ventilátory, malá vodní čerpadla a indukční motory s nízkou zátěží

Jak funguje kondenzátor CBB60 a kam se vejde 1 µF

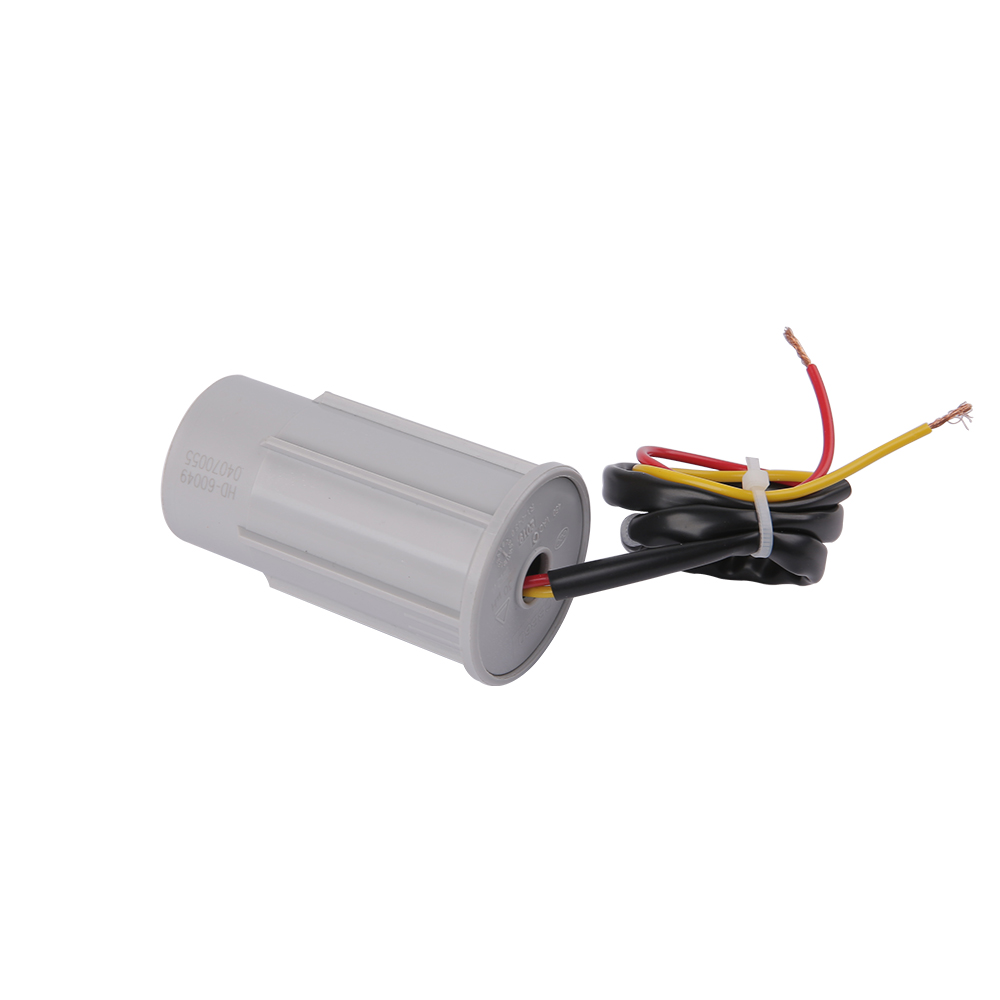

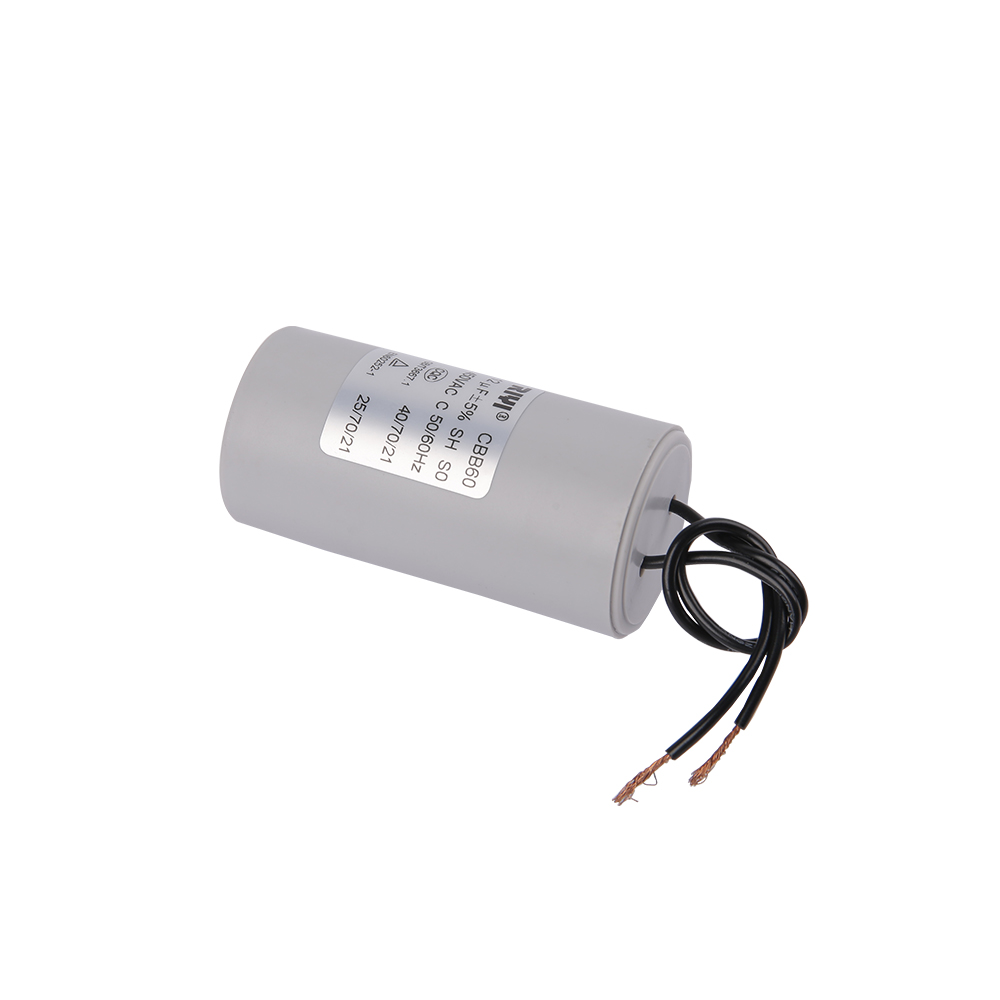

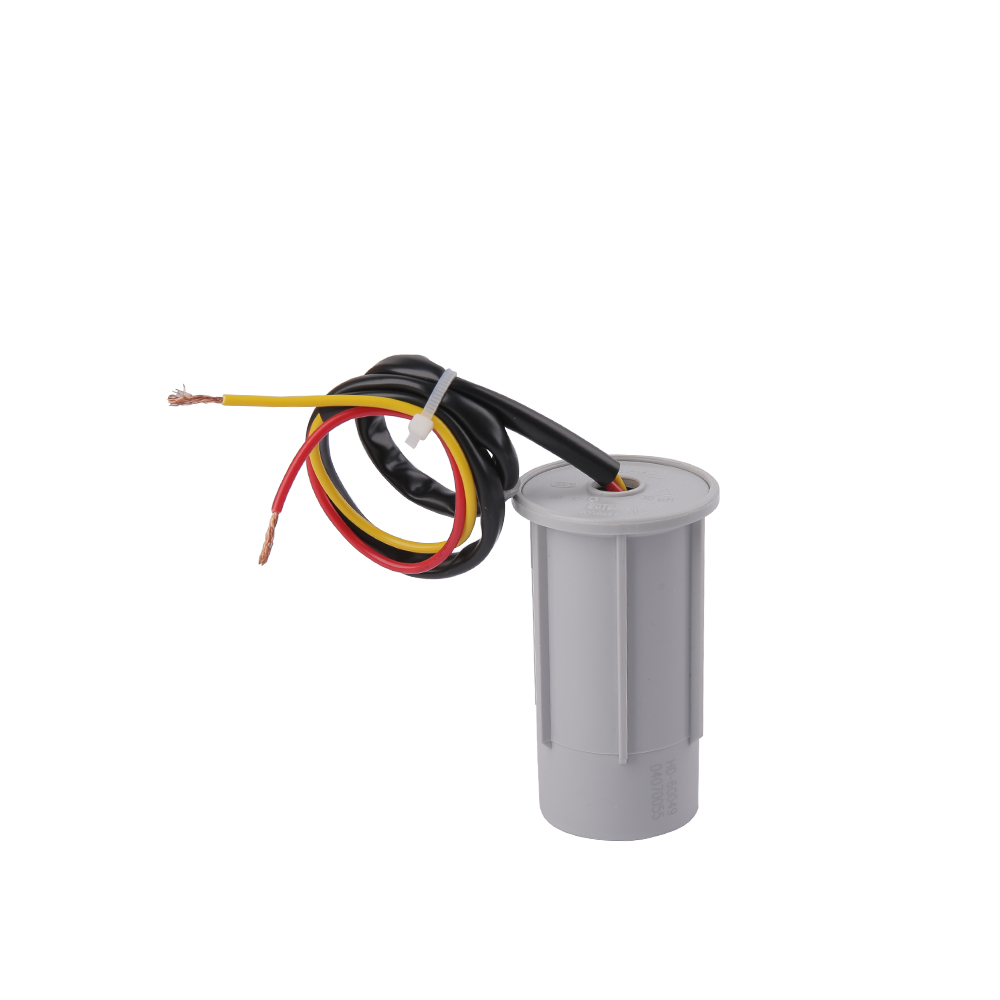

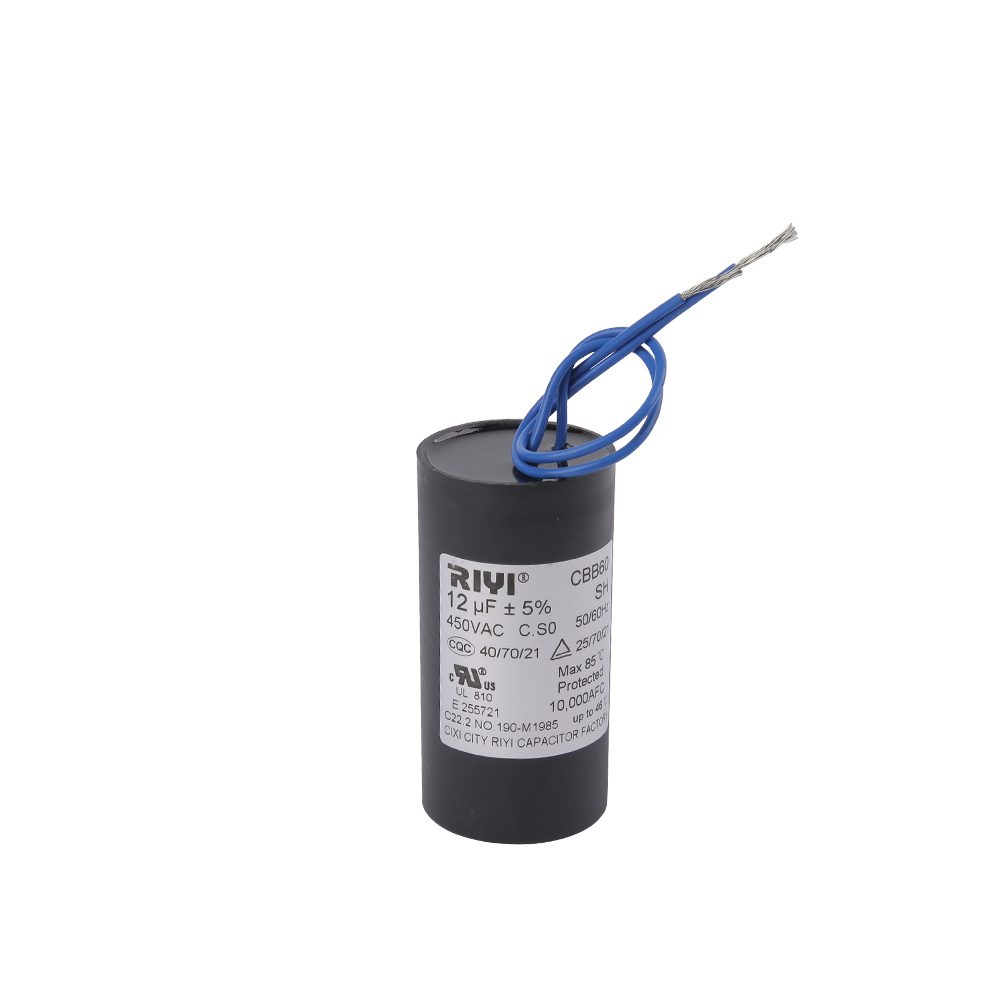

Kondenzátor CBB60 je válcový kondenzátor střídavého motoru postavený kolem dielektrika z metalizovaného polypropylenu (MPP). Označení „CBB“ se řídí čínským národním standardem (GB/T 3667) pro kondenzátory s metalizovanou fólií používané v obvodech střídavých motorů, zatímco „60“ označuje válcový tvarový faktor. Tyto kondenzátory jsou dimenzovány pro nepřetržitý provoz se střídavým proudem – na rozdíl od elektrolytických spouštěcích kondenzátorů, které jsou při spuštění napájeny pouze na jednu nebo dvě sekundy, kondenzátor CBB60 zůstává v obvodu a je pod napětím po celý cyklus běhu motoru.

Základní funkcí kondenzátoru CBB60 v jednofázovém motoru je fázový posun . Jednofázový střídavý zdroj nemůže sám o sobě generovat točivé magnetické pole – vytváří pouze oscilující. Zapojením kondenzátoru do série s pomocným (startovacím) vinutím se proud procházející tímto vinutím posune přibližně o 90 stupňů vzhledem k proudu hlavního vinutí. Tento fázový rozdíl vytváří dvoufázovou aproximaci dostatečnou pro generování rotujícího magnetického pole a vytváření počátečního točivého momentu.

Při 1 µF vytváří kondenzátor CBB60 relativně mírný příspěvek fázového posunu, který je vhodný pro motory s nízkými požadavky na rozběhový moment a malými pomocnými vinutími. Jeho reaktanci (Xc) při 50 Hz lze vypočítat jako:

Xc = 1 / (2π × f × C) = 1 / (2π × 50 × 0,000001) ≈ 3 183 ohmů

Při 60 Hz to klesne na přibližně 2 653 ohmů. Tato vysoká impedance znamená, že kondenzátor 1 µF umožňuje protékat pouze malý jalový proud – vhodné pro malé motory, kde je odpor pomocného vinutí a indukčnost samy o sobě vysoké. Spárování 1 µF kondenzátoru CBB60 s motorem, který vyžaduje 10 µF, by vedlo k výraznému snížení startovacího momentu, možnému bručení, přehřátí pomocného vinutí a případně selhání motoru.

Samoléčivé vlastnosti metalizovaného filmu

Jednou z určujících výhod konstrukce CBB60 je samoléčení. Když dojde k mikroskopickému defektu nebo místnímu dielektrickému průrazu, tenké hliníkové nebo zinkové pokovení kolem defektu se téměř okamžitě vypaří v důsledku uvolněné energie. To izoluje defekt a obnoví dielektrikum, čímž se zabrání katastrofickým zkratům. Jediná samoopravná událost způsobí zanedbatelné snížení kapacity – často méně než 0,01 % – což znamená, že kondenzátor nadále spolehlivě funguje i po četných menších poruchách během své provozní životnosti.

Tato samoopravná vlastnost je jedním z důvodů, proč jsou kondenzátory CBB60 upřednostňovány před papírovými nebo hliníkovými elektrolytickými typy pro nepřetržitý provoz motoru. Typický vysoce kvalitní kondenzátor CBB60 je dimenzován pro 60 000 hodin nebo delší nepřetržitý provoz při jmenovité teplotě ve srovnání s 2 000–5 000 hodinami u typických hliníkových elektrolytických kondenzátorů za podobných podmínek.

Klíčové specifikace, které je třeba zkontrolovat při výběru kondenzátoru 1 Microfarad CBB60

Výběr správného kondenzátoru 1 µF pro aplikaci motoru přesahuje shodu s číslem kapacity. Několik vzájemně závislých specifikací určuje, zda součást bude fungovat bezpečně a vydrží svou jmenovitou životnost.

Jmenovité napětí: Bezpečné zvýšení, nikdy nižší

Častou otázkou při výměně kondenzátoru 1 µF CBB60 je, zda jednotka s vyšším napětím může nahradit originál. Odpověď je ano – výměna jednotky 250 VAC za jednotku 450 VAC je naprosto přijatelná a ve skutečnosti poskytuje větší bezpečnostní rezervu. Jmenovité napětí představuje maximální napětí, které dielektrikum vydrží nepřetržitě bez poruchy. Použití 450 V AC kondenzátoru na 230 V obvodu jednoduše znamená, že dielektrikum pracuje hluboko pod svým limitem namáhání, což často prodlužuje životnost. Nikdy nenahrazujte nižší jmenovité napětí: kondenzátor 250 V AC na 370 V obvodu pravděpodobně rychle selže a může to způsobit katastrofu.

Tolerance kapacity a výkon motoru

Konstruktéři motorů specifikují hodnoty kapacity s tolerancemi, běžně ±5 % nebo ±10 %, protože kondenzátor spolupůsobí s impedancí vinutí motoru a vytváří fázový posun. Kondenzátor 1 µF s tolerancí ±10 % může měřit kdekoli od 0,9 µF do 1,1 µF. Pro většinu malých motorů ventilátorů nebo čerpadel je tento rozsah přijatelný. U aplikací s přesným řízením motoru – pohony s proměnnými otáčkami, spirálové kompresory HVAC nebo lékařské vybavení – je však zaručena přísnější tolerance (±5 % nebo dokonce ±2 %), aby byl zachován konzistentní točivý moment a účinnost v celém rozsahu provozních teplot.

Kondenzátor CBB60 vs. jiné typy motorových kondenzátorů

CBB60 není jediným standardem motorových kondenzátorů. Pochopení toho, kde sedí ve srovnání se svými sourozenci, pomáhá objasnit, který z nich daná aplikace potřebuje – a kde má hodnota 1 µF největší smysl.

CBB60 vs. CBB61

Oba modely CBB60 a CBB61 používají dielektrikum z metalizované polypropylenové fólie a řídí se normou IEC 60252-1. Jediný strukturální rozdíl je tvarový faktor: CBB60 je válcový, CBB61 je obdélníkový (krabicový). Elektricky je jednotka CBB61 1 µF 250 VAC zaměnitelná s jednotkou CBB60 1 µF 250 VAC za předpokladu, že bezpečnostní třída, klimatická kategorie a konfigurace svorek se shodují. Praktickým hlediskem je mechanické uchycení – ať už se na montážní konzolu ve spotřebiči vejde válec nebo plochá krabice.

CBB60 vs. CBB65

CBB65 je varianta pro vyšší zátěž navržená speciálně pro motory kompresorů klimatizace a prostředí s vysokou okolní teplotou. Obvykle má širší teplotní třídu (až 85 °C nebo 95 °C) a je často naplněna pryskyřicí zpomalující hoření pro větší bezpečnost při vysoce namáhaných provozních podmínkách. Pro aplikaci 1 µF v malém ventilátoru nebo čerpadle s nízkým výkonem by CBB65 byl příliš velký, pokud jde o velikost a cenu. Pokud je však kondenzátor 1 µF umístěn uvnitř uzavřené skříně kompresoru nebo je vystaven neustálému vysokoteplotnímu cyklování, tepelná rezerva CBB65 se stává skutečnou technickou výhodou.

Elektrolytický startovací kondenzátor CBB60 vs. CD60

CD60 je hliníkový elektrolytický kondenzátor navržený výhradně pro spouštění motoru — je napájen pouze během spouštěcí fáze (obvykle 1–3 sekundy) a poté odpojen odstředivým spínačem nebo elektronickým relé. Kondenzátory CD60 mají mnohem vyšší hodnoty kapacity (50 µF až 1 200 µF), protože jejich úkolem je poskytovat masivní počáteční zvýšení točivého momentu. Hodnota 1 µF by se u startovacího kondenzátoru CD60 nikdy neobjevila – kapacita je prostě příliš nízká na to, aby poskytla smysluplný startovací moment pro jakýkoli motor dostatečně velký na to, aby vyžadoval startovací kondenzátor. Naproti tomu 1 µF CBB60 je provozní kondenzátor, který zůstává v obvodu nepřetržitě.

Aplikace, kde je 1 mikrofaradový kondenzátor správnou volbou

Hodnota 1 µF pokrývá širší rozsah typů obvodů než samotné aplikace motoru. Zde je strukturovaný pohled na to, kde tato specifická hodnota kapacity poskytuje optimální výkon.

Malé obvody pomocného vinutí jednofázového motoru

Stropní ventilátory, odsávací ventilátory, malé stolní ventilátory a nízkovýkonová odstředivá čerpadla jsou nejběžnějšími domovy pro 1 µF kondenzátor v provozu motoru. Tyto motory mají malá pomocná vinutí s relativně vysokou impedancí, což znamená, že velký kondenzátor by způsobil nadproud v pomocném obvodu. Jednotka 1 µF poskytuje správnou velikost jalového proudu pro vytvoření efektivního fázového posunu bez namáhání izolace vinutí. Některé vícerychlostní motory ventilátorů používají kondenzátorové sítě – například 1 µF a 2 µF kondenzátor přepínané v různých kombinacích – k dosažení tří různých nastavení rychlosti.

Obvody časování a oscilátoru

V klasickém IC obvodu s časovačem 555 je časová konstanta nastavena vzorcem t = 1,1 × R × C. S kondenzátorem 1 µF a rezistorem 100 kΩ je šířka výstupního pulzu přibližně 0,11 sekundy – běžně potřebný interval v průmyslových časovačích, obvodech zpoždění relé a sekvenčních řídicích systémech. Změna z 1 µF na 10 µF kondenzátor ve stejném obvodu znásobí, že zpoždění desetkrát na 1,1 sekundy. Díky tomu je 1 µF přirozeným „jednotkovým krokem“ pro návrh časovacího obvodu, který nabízí intuitivní měřítko pro výpočet.

Vazba a filtrování audio signálu

Ve zvukové elektronice vytváří kondenzátor 1 µF ve vazební roli horní propust. Při spárování se zátěží 10 kΩ je mezní frekvence -3 dB přibližně 16 Hz – přesně na spodní hranici slyšitelného rozsahu. Díky tomu jsou vazební kondenzátory 1 µF běžné v návrzích audio zesilovačů, kde je cílem projít všechny slyšitelné frekvence a zároveň blokovat jakýkoli DC offset, který by posunul pracovní bod následujících stupňů. Fóliové kondenzátory – včetně polypropylenové fólie používané v konstrukci CBB60 – jsou často upřednostňovány pro audio vazbu kvůli jejich nízkému zkreslení ve srovnání s elektrolytickými typy.

Oddělení napájení

V designu zdroje se smíšeným signálem a analogovým napájecím zdrojem potlačuje oddělovací kondenzátor 1 µF umístěný blízko napájecího kolíku integrovaného obvodu středofrekvenční šum v rozsahu 100 kHz až několik MHz, který větší objemový elektrolyt nezvládne dostatečně rychle. Je běžnou praxí spárovat 100 µF elektrolytický (hromadný) s 1 µF keramickým nebo filmovým kondenzátorem (střední frekvence) a 100 nF keramikou (vysokofrekvenční) na každé napájecí kolejnici, pokrývající tři desetiletí frekvence se třemi součástmi.

Řídicí desky ventilátoru a motoru s proměnnou rychlostí

Elektronické regulátory otáček pro stropní ventilátory a motory malých spotřebičů často obsahují ve svých odlehčovacích obvodech 1 µF kondenzátor z polypropylenové fólie. Tyto tlumiče potlačují napěťové špičky generované při spínání indukčních vinutí motoru pomocí TRIAC nebo tranzistorových zařízení. Bez odlehčovacího kondenzátoru mohou tyto špičky překročit několik stovek voltů v mikrosekundách a zničit spínací zařízení. Kondenzátor 1 µF spárovaný se sériovým rezistorem (často 10–100 Ω) je standardní konfigurací tlumiče pro motory ve výkonovém rozsahu 50–500 W.

Jak otestovat 1 mikrofaradový kondenzátor pomocí multimetru

Ověření správné funkce 1 µF kondenzátoru před nebo po instalaci je jednoduché pomocí moderního digitálního multimetru, který obsahuje funkci měření kapacity. Proces trvá méně než pět minut a může potvrdit, zda je podezřelá vadná součást skutečně vadná – nebo zda chyba leží jinde v okruhu.

1. Odpojit napájení: Nikdy nezkoušejte kondenzátor, když je obvod pod napětím. U kondenzátorů v obvodech motoru také počkejte 30 sekund po odpojení napájení, než se dotknete svorek – zbytkový náboj může přetrvávat.
2. Vybijte kondenzátor: U kondenzátoru 1 µF stačí k uvedení zbytkového napětí na bezpečnou úroveň odpor 10 kΩ přemostěný přes svorky na 2–3 sekundy. Větší kondenzátory vyžadují delší dobu vybíjení.
3. Nastavte multimetr: Přepněte do režimu měření kapacity (CAP nebo µF). Některé měřiče vyžadují výběr rozsahu; vyberte nejnižší rozsah, který může zobrazit 1 µF, obvykle rozsah 2 µF nebo 10 µF.
4. Připojte a změřte: Dotkněte se sondami měřiče vývodů kondenzátoru. U nepolarizovaných filmových kondenzátorů, jako jsou typy CBB60, na polaritě nezáleží. U elektrolytických kondenzátorů přiřaďte červenou ke kladné a černou k záporné.
5. Interpretujte čtení: Zdravý 1 µF kondenzátor by měl mít hodnotu mezi 0,9 µF a 1,1 µF (v toleranci ±10 %). Hodnota více než 10 % pod jmenovitou hodnotou znamená zhoršení. Hodnota 0 nebo "OL" (přerušený obvod) znamená, že dielektrikum se porouchalo a součást musí být vyměněna.

Pokud váš multimetr nemá kapacitní funkci, alternativní metodou je test doby nabíjení: nabijte kondenzátor přes známý rezistor ze stejnosměrného zdroje a změřte čas k dosažení 63,2 % napájecího napětí (jednorázová konstanta, τ = RC). Pro kondenzátor 1 µF a rezistor 10 kΩ, τ = 0,01 sekundy . Tato metoda vyžaduje osciloskop nebo rychlý voltmetr a je obecně vyhrazena pro techniky s pokročilejším vybavením.

Signalizuje, že selhal 1 µF kondenzátor CBB60

Porucha kondenzátoru v motorových obvodech se zřídka stane okamžitě. Častěji se kapacita postupně snižuje, jak dielektrikum stárne – proces urychlovaný teplem, napěťovými špičkami a vysokou vlhkostí. Rozpoznání prvních příznaků degradace kondenzátoru může zachránit motor před trvalým poškozením vinutí.

• Motor hučí, ale nenastartuje — nejběžnější příznak zcela selhání provozního kondenzátoru. Motor přijme energii a hlavní vinutí se nabudí, ale bez fázově posunutého proudu z pomocného vinutí se nevytvoří žádné rotující magnetické pole a rotor zůstane v klidu.
• Snížené otáčky motoru — částečně degradovaný kondenzátor může umožnit spuštění a běh motoru, ale se sníženým točivým momentem a nižšími jmenovitými otáčkami. Ventilátor běžící znatelně pomaleji než normálně má často kondenzátor na 70–80 % své jmenovité hodnoty.
• Nadměrné teplo motoru — když kapacita kondenzátoru klesne, proud pomocného vinutí se stane nevyváženým vzhledem k hlavnímu vinutí, což způsobí vyšší než normální proud v obou vinutích a zvýšenou teplotu motoru.
• Vypadly jističe při spouštění motoru — poškozený kondenzátor způsobí, že motor odebírá mnohem vyšší zapínací proud při startu, někdy dostačující k vypnutí jističe, který obvod chrání.
• Viditelné fyzické poškození — vyboulení pláště kondenzátoru, praskliny v pryskyřičném koncovém těsnění nebo hnědé zbarvení jsou všechny známky tepelného přepětí. Jakýkoli kondenzátor vykazující fyzické poškození by měl být vyměněn bez ohledu na jeho naměřenou hodnotu kapacity.

V případě pochybností je výměna levná vzhledem k ceně spáleného motoru. Kvalitní 1 µF kondenzátor CBB60 obvykle stojí méně než 5 USD. Výměna motoru nebo servisní volání k diagnostice poruchy motoru způsobené zanedbáním vadného kondenzátoru stojí podstatně více.

Podrobný průvodce výměnou kondenzátoru 1 µF CBB60

Výměna provozního kondenzátoru v malém motoru nebo ventilátoru je jednoduchá oprava, kterou může bezpečně provést většina technicky založených majitelů domů nebo techniků údržby. Kritické bezpečnostní pravidlo je jednoduché: vždy odpojte napájení a ověřte, že je vypnuté, než se dotknete jakékoli součásti .

1. Odpojte spotřebič od zdroje napájení. U pevně zapojených zařízení vypněte jistič a ověřte bezkontaktní zkoušečkou napětí.
2. Před odstraněním čehokoli vyfotografujte původní kondenzátor a jeho zapojení. Toto poskytuje odkaz pro správné opětovné připojení náhrady.
3. Vybijte kondenzátor pomocí odporu přes jeho svorky. Přestože kondenzátor 1 µF uchovává pouze malé množství energie, tento krok je dobrou praxí před manipulací.
4. Poznamenejte si přesné specifikace vytištěné na těle kondenzátoru: kapacita (µF), jmenovité napětí (VAC), frekvence (Hz) a případné další kódy (SH, P2, klimatická kategorie). Ty určují náhradní díl.
5. Získejte náhradu se stejnou kapacitou, stejným nebo vyšším jmenovitým napětím, stejným nebo širším jmenovitým teplotním rozsahem a stejnou konfigurací svorek (rychlospojka, vodiče nebo šroubové svorky).
6. Připojte náhradu pomocí fotografie jako reference. U standardních dvousvorkových kondenzátorů CBB60 není polarita důležitá – každá svorka se může připojit k jakémukoli vodiči.
7. Zajistěte kondenzátor v jeho montážní konzole nebo sponě. Válcové kondenzátory CBB60 se obvykle montují pomocí kovového nebo plastového pásku kolem těla.
8. Obnovte napájení a otestujte motor na správné spouštění a chod. Pokud motor stále hučí nebo se nedaří nastartovat, zkontrolujte odstředivý spínač, tepelné přetížení nebo vinutí motoru, než předpokládáte další poruchu kondenzátoru.

Skladování, manipulace a mezinárodní normy pro kondenzátory CBB60

Kondenzátory jsou obecně robustní součásti, ale nevhodné skladování může snížit jejich výkon ještě před jejich instalací. Fóliové kondenzátory, jako je řada CBB60, jsou méně citlivé na podmínky skladování než hliníkové elektrolytické typy, ale několik opatření výrazně prodlužuje trvanlivost.

• Skladujte v chladném a suchém prostředí s teplotou mezi 5°C a 40°C a relativní vlhkostí nižší než 75%. Vysoká vlhkost po delší dobu může proniknout plastovým pouzdrem a vnést vlhkost do dielektrika, čímž se sníží izolační odpor.
• Vyhněte se přímému slunečnímu záření nebo UV záření. UV záření degraduje polypropylen v průběhu času, což může ovlivnit elektrické vlastnosti fólie.
• Chraňte před korozivními chemikáliemi, rozpouštědly a solnými mlhy. Kovové kolíky a koncovky mohou zkorodovat, čímž se zvyšuje přechodový odpor.
• Fóliové kondenzátory, jako jsou typy CBB60, nevyžadují periodické reformování (regenerování) jako hliníkové elektrolytické kondenzátory, díky čemuž jsou při dlouhodobém skladování shovívavější. Správně skladovaný kondenzátor CBB60 1 µF po dobu pěti let by měl fungovat stejně jako nový.

Mezinárodní standardy a certifikace

Kvalitní kondenzátory CBB60 určené pro použití ve spotřebitelských spotřebičích, HVAC zařízeních a průmyslových motorech jsou vyráběny a testovány podle zavedených mezinárodních norem. Nákup z certifikovaných zdrojů zajišťuje, že součástka funguje tak, jak je označena, a zahrnuje potřebnou bezpečnostní ochranu.

• IEC 60252-1 : Primární mezinárodní standard pro kondenzátory střídavých motorů. Definuje testovací metody pro kapacitu, tan delta, izolační odpor, napěťovou odolnost a teplotní výkon.
• GB/T 3667 : Čínská národní norma ekvivalentní IEC 60252-1, která slouží jako přímý návrhový odkaz pro kondenzátory řady CBB.
• UL 810 : Severoamerický standard pro kondenzátory, požadovaný pro produkty prodávané ve Spojených státech. Kondenzátory CBB60 uvedené na seznamu UL nesou označení UL a označení cUL pro Kanadu.
• VDE : Certifikace německé elektrotechnické asociace vyžadovaná pro výrobky na evropském trhu. Kondenzátor s označením VDE prošel přísným nezávislým testováním.
• Soulad s RoHS : Zajišťuje, že kondenzátor neobsahuje nebezpečné látky včetně olova, rtuti, kadmia a určitých bromovaných zpomalovačů hoření – požadované pro produkty prodávané v Evropské unii.

Při získávání 1 µF kondenzátoru CBB60 pro komerční nebo průmyslové použití si vždy vyžádejte příslušné certifikace od dodavatele. Padělané nebo nestandardní kondenzátory, které nepravdivě uvádějí jmenovité hodnoty, jsou zdokumentovaným problémem na trhu – kondenzátor označený 1 µF / 450 VAC, který je ve skutečnosti dimenzován pouze na 250 VAC, za normálních provozních podmínek selže a může způsobit poškození motoru nebo dokonce požár v uzavřených krytech.
