K čemu se používá kondenzátor CBB60?

A kondenzátor CBB60 je střídavý motorový kondenzátor filmového typu používá se především ke spouštění a provozu jednofázových indukčních motorů ve vodních čerpadlech, ponorných čerpadlech, pračkách, vzduchových kompresorech a podobných motorem poháněných zařízeních. Poskytuje fázový posun potřebný pro generování rotujícího magnetického pole uvnitř motoru, což mu umožňuje startovat pod zatížením a udržovat hladký a efektivní provoz během nepřetržitého používání. Na rozdíl od elektrolytických spouštěcích kondenzátorů je CBB60 dimenzován pro trvalé zapojení do obvodu a zůstává pod napětím po celou dobu provozního cyklu motoru.

Označení „CBB“ jej identifikuje jako kondenzátor z metalizované polypropylenové fólie – čínská standardní klasifikace. "60" odkazuje na specifickou podkategorii zahrnující motorové kondenzátory určené pro střídavé aplikace. Tyto komponenty jsou široce vyráběny podle norem IEC 60252 a GB/T 3667 a jejich spolehlivost přímo určuje, zda se čerpadlo nebo motor spustí na první pokus nebo předčasně selže.

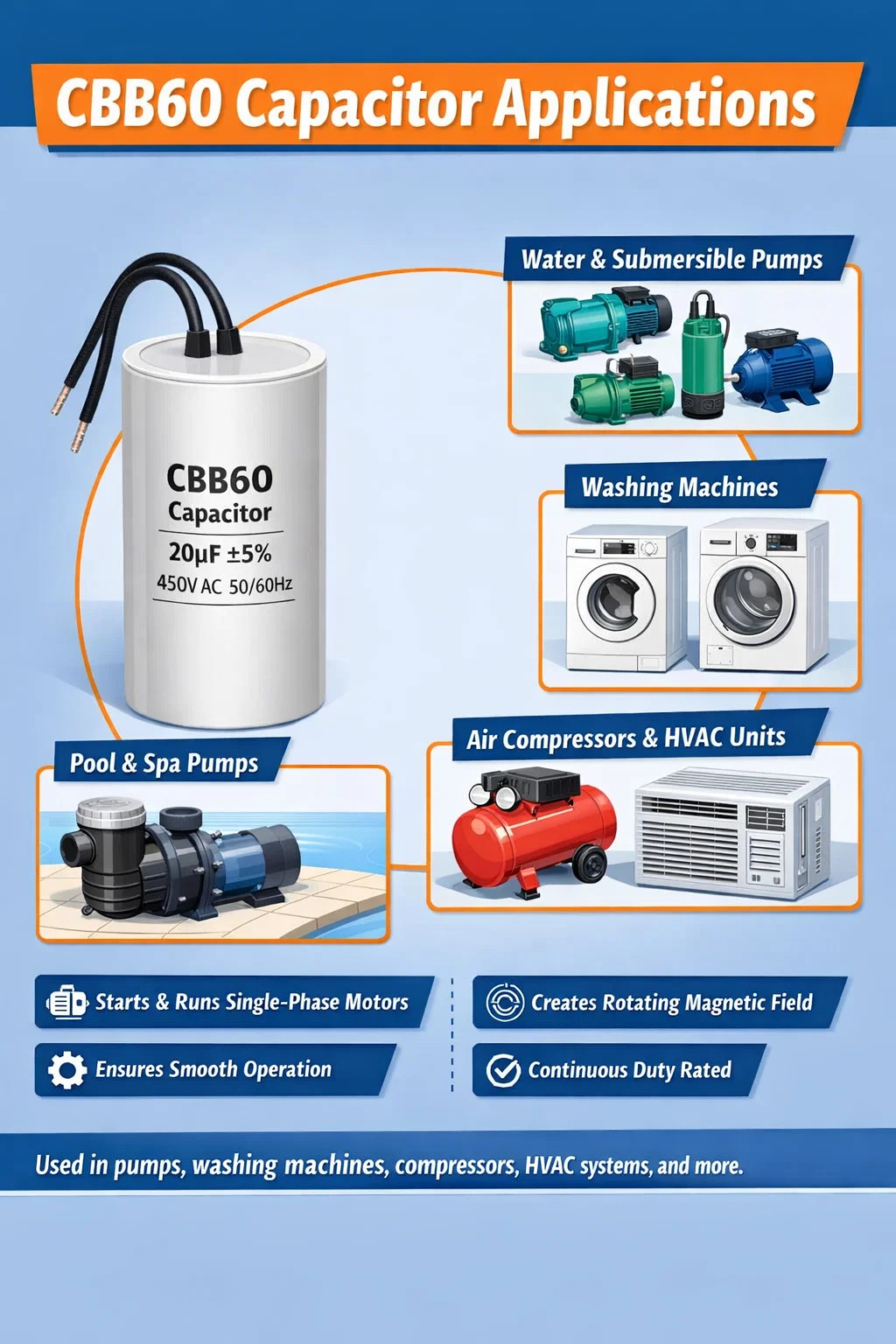

Základní aplikace kondenzátorů CBB60

Kondenzátor CBB60 se objevuje v překvapivě široké výbavě. Zatímco na trhu dominují aplikace čerpadel, schopnost této součásti zvládat nepřetržité střídavé napětí při jmenovité frekvenci ji činí vhodnou všude tam, kde jednofázový motor potřebuje pomoc s vytvořením druhé fáze.

Vodní čerpadla a ponorná čerpadla

Toto je celosvětově dominantní případ použití. Bytová vodní čerpadla od 0,37 kW až 2,2 kW téměř univerzálně spoléhají na běhový kondenzátor CBB60. Zahradní čerpadla, trysky do mělkých vrtů, ponorná čerpadla do hlubokých vrtů a čerpadla na zvýšení tlaku potřebují kondenzátor k rozdělení jednofázového napájení do dvou účinných fází. Hodnoty kapacity pro aplikace čerpadel obvykle spadají mezi 6 uF a 100 uF , s pracovním napětím 250 VAC nebo 450 VAC v závislosti na napájecím napětí a konstrukci motoru.

Selhání CBB60 v okruhu čerpadla způsobí, že motor při startu bručí, ale neotáčí se – odebírá proud se zablokovaným rotorem (často 6–8násobek jmenovitého provozního proudu) bez roztočení, což může během několika sekund přehřát a spálit vinutí, pokud se tepelná ochrana včas neaktivuje.

Pračky

Bubnové pračky a pračky s horním plněním používají kondenzátory CBB60 na motoru hlavního praní a často také na motoru vypouštěcího čerpadla. Hodnoty kapacity jsou zde typicky 8 µF až 20 µF při 450 VAC . Pračka, která se spustí, ale nedokáže správně hýbat nebo odstřeďovat – přestože motor vydává bzučivý zvuk – je klasickým příznakem degradovaného kondenzátoru CBB60, jehož kapacita klesla pod minimální práh motoru.

Vzduchové kompresory a HVAC zařízení

Jednofázové vzduchové kompresory používané v dílnách a automobilových servisních střediscích často vyžadují vysokokapacitní jednotky CBB60 – hodnoty 50 µF až 100 µF jsou běžné u motorů kompresorů o výkonu 1,5 kW až 3 kW. Některé motory ventilátorů HVAC a malé kompresory v okenních klimatizačních jednotkách také používají provozní kondenzátory typu CBB60, ačkoli na severoamerických trzích převládá oválný formát hliníkové plechovky, zatímco v Asii a velké části Evropy dominuje válcový tvar CBB60.

Ostatní domácí spotřebiče poháněné motorem

Oběhová čerpadla pro bazény a lázně, čerpadla pro zavlažovací systémy, motory na zpracování obilí, malé soustruhy a dokonce i některé chladicí kompresory v komerčních chladičích využívají kondenzátory CBB60. Jakákoli aplikace provozující jednofázový indukční motor s permanentním děleným kondenzátorem (PSC) nebo CSCR (capacitor-start capacitor-run) může potenciálně používat CBB60 v provozní poloze.

Jak funguje kondenzátor CBB60 v obvodu motoru

Jednofázový střídavý proud sám o sobě nemůže vytvořit rotující magnetické pole ve statoru motoru – vytváří pouze pulzující pole, které způsobuje, že rotor vibruje, ale netočí se. K vyřešení tohoto problému používají konstruktéři motorů provozní kondenzátor zapojený do série s druhým (pomocným) vinutím. Kondenzátor posouvá fázi proudu v tomto vinutí přibližně o 90 elektrických stupňů vzhledem k proudu v hlavním vinutí. Toto umělé dvoufázové napájení vytváří rotující magnetické pole, které vytváří krouticí moment a umožňuje motoru samovolně se spouštět a běžet nepřetržitě.

CBB60 zůstává trvale v okruhu – na rozdíl od elektrolytických spouštěcích kondenzátorů, které se vypnou pomocí odstředivého spínače nebo relé, jakmile motor dosáhne 75–80 % synchronních otáček. To znamená, že CBB60 musí zvládnout nepřetržité namáhání střídavým napětím bez výrazného posunu kapacity. Konstrukce z metalizované polypropylenové fólie mu dává tuto schopnost: polypropylen má extrémně nízký rozptylový faktor (tan δ ≤ 0,001 při 1 kHz) , což znamená, že prakticky žádná energie není plýtvána jako teplo uvnitř kondenzátoru během provozu.

Důležitá samoopravná vlastnost odlišuje metalizované filmové kondenzátory od fóliových typů. Pokud mikroskopická vada v dielektrickém filmu způsobí lokalizovaný průraz, kovová elektroda se kolem místa poruchy vypaří a izoluje je, spíše než aby vytvořila zkrat. Tento mechanismus umožňuje kondenzátorům CBB60 přežít občasné napěťové špičky, které by zničily konstrukci, která se sama neléčí.

Vysvětlení klíčových specifikací a hodnocení

Správné čtení štítku kondenzátoru CBB60 je nezbytné pro výběr správné náhrady. Následující tabulka vysvětluje běžné parametry a jejich typické rozsahy.

Jmenovité napětí: 250 VAC vs 450 VAC

Jmenovité střídavé napětí je parametr, který je nejčastěji nesprávně chápán. CBB60 s jmenovitým napětím 250 VAC je vhodný pro motory napájené ze sítě 220–240 VAC, ale jmenovitý výkon musí brát v úvahu skutečnost, že napětí kondenzátoru v běžícím motoru PSC může být vyšší než napájecí napětí. U některých konstrukcí motorů s vysokým skluzem dosahuje svorkové napětí kondenzátoru 1,1 až 1,5 násobek napájecího napětí . To je důvod, proč jsou kondenzátory čerpadel na trzích 230 VAC často specifikovány na 450 VAC – poskytují podstatnou bezpečnostní rezervu a dramaticky prodlužují životnost. Použití kondenzátoru 250 VAC, kde je specifikováno 450 VAC, drasticky zkracuje životnost díky zrychlenému stárnutí dielektrika.

Hodnota kapacity a přizpůsobení motoru

Vždy nahraďte stejnou kapacitou, jaká je uvedena na typovém štítku motoru nebo v servisní příručce. Podhodnocení snižuje rozběhový moment a může zabránit spuštění motoru pod zatížením. Nadhodnocení posouvá proudovou fázi příliš daleko, vyrovnává proudy vinutí, zvyšuje teplo a potenciálně způsobuje přehřátí pomocného vinutí. Odchylky mimo ±10 % jmenovité hodnoty jsou obecně považovány za mimo přijatelné limity pro náhradu provozního kondenzátoru.

Fyzická konstrukce kondenzátoru CBB60

CBB60 má výrazný válcový tvar s bílým nebo šedým plastovým pouzdrem, které je obvykle vyrobeno z polypropylenového pouzdra zpomalujícího hoření. Vnitřní vinutí se skládá ze dvou vrstev metalizované polypropylenové fólie svinutých těsně k sobě. Kovové koncovky se nastříkají (proces Schoopage) na konce navinutého prvku, aby se dostaly do kontaktu s vrstvami metalizované fólie, a k těmto koncovkám se připojí vodiče nebo drátové koncovky.

Navinutý prvek je před vložením do plastového pouzdra zapouzdřen v epoxidové pryskyřici. Tato pryskyřičná výplň slouží více účelům: zabraňuje pronikání vlhkosti, tlumí vibrace, zlepšuje přenos tepla z prvku do pouzdra a udržuje vinutí mechanicky stabilní během vibrací motoru.

Konfigurace terminálu se liší podle trhu a aplikace:

• Dva vodiče (nejběžnější pro aplikace s čerpadly, přímé pájení nebo připojení rýčem)
• Čtyři vodiče (dva na svorku, pro snadnější zapojení do vícemotorových panelů)
• Šroubové svorky na horním uzávěru (používané u některých italských značek čerpadel a OEM kompresorů)
• Ouška Faston / Spade (6,3 mm jazýčky, běžné v pračkách)

Fyzické rozměry nejsou u výrobců standardizovány. A 20 µF / 450 VAC CBB60 může mít průměr těla 35 mm a výšku 60 mm od jednoho výrobce a 40 mm × 70 mm od jiného výrobce. Při objednávání náhradních dílů vždy ověřte, že fyzické rozměry odpovídají stávajícímu držáku motoru nebo montážní sponě.

CBB60 vs jiné typy motorových kondenzátorů

Pochopení toho, kam se CBB60 hodí ve srovnání s jinými běžnými typy motorových kondenzátorů, pomáhá při výběru správné součásti a přesné diagnostice problémů motoru.

CBB61 vypadá fyzicky podobně jako CBB60 – oba používají válcové plastové kryty – ale CBB61 je navržen pro motory ventilátorů a klimatizačních vnitřních jednotek, které mají nižší požadavky na rozběhový moment. Nahrazení CBB61 v aplikaci pro velké zatížení může způsobit předčasné selhání, protože skříň CBB61 a svorky nejsou dimenzovány pro vyšší hodnoty kapacity a trvalé proudové zatížení typické v provozu čerpadel. The Cylindrické pouzdro CBB60 je konstrukčně robustnější a obvykle má stupeň krytí IP44 nebo IP54, takže je vhodný pro vlhké čerpací místnosti a venkovní kryty.

Jak zjistit, zda kondenzátor CBB60 selhal

Selhání kondenzátoru je jednou z nejčastějších příčin selhání motoru a kondenzátory CBB60 se degradují předvídatelným způsobem. Rozpoznání poruchových režimů urychluje diagnostiku a zabraňuje zbytečné výměně motoru.

Diagnostika založená na symptomech

• Motor hučí, ale nejde nastartovat: Hlavní vinutí se nabudí, ale bez dostatečného fázově posunutého proudu v pomocném vinutí nemůže rotor produkovat dostatečný točivý moment, aby překonal statické tření. Toto je nejčastější příznak úplného selhání kondenzátoru (přerušený obvod).
• Motor se spustí pomalu nebo se spustí pouze při ručním roztočení: Kapacita výrazně klesla (obvykle o více než 20 % pod jmenovitou hodnotu), ale neselhala úplně. Motor může běžet, jakmile je spuštěn, ale nemůže se spolehlivě spustit.
• Motor běží, ale přehřívá se: Částečně zkratovaný kondenzátor způsobuje nesprávný fázový posun, zvyšuje proud v pomocném vinutí a způsobuje abnormální zahřívání. Motor může opakovaně aktivovat tepelnou ochranu.
• Snížený průtok čerpadla bez zjevného důvodu: Zhoršující se kondenzátor snižuje účinnost motoru. Čerpadlo stále dopravuje vodu, ale při nižším tlaku nebo průtoku, zatímco spotřeba energie zůstává stejná nebo se zvyšuje.
• Vyboulené nebo prasklé pouzdro: Vnitřní tlak plynu z dielektrického průrazu způsobuje deformaci plastového pouzdra. Toto je viditelný vnější indikátor katastrofického selhání.

Testování s měřičem kapacity

Nejprve vybijte kondenzátor zkratováním jeho vývodů přes odpor 10 kΩ po dobu alespoň 5 sekund – nikdy je nezkratujte přímo, protože krátký proudový ráz může poškodit vnitřní metalizaci. Poté změřte kapacitu digitálním multimetrem nastaveným na kapacitní režim nebo vyhrazeným LCR metrem. Čtení uvnitř ±5 % hodnoty na štítku indikuje, že kondenzátor je v pořádku. Hodnoty nižší než 80 % jmenovité kapacity nebo hodnota přerušeného obvodu (u většiny měřičů zobrazena jako OL nebo přetížení) potvrzují, že je třeba kondenzátor vyměnit.

Testování izolačního odporu pomocí megaohmmetru při 500 V DC se používá v profesionálních servisních prostředích k detekci počátečního stádia degradace dielektrika předtím, než dojde k vážnému posunu kapacity. Zdravý CBB60 by měl vykazovat izolační odpor vysoko nad 1000 MΩ ; hodnoty pod 100 MΩ indikují, že dielektrikum absorbovalo vlhkost nebo začíná selhávat.

Příčiny selhání kondenzátoru CBB60 a jak jim zabránit

Většina poruch CBB60 není náhodná – jsou výsledkem specifických provozních nebo instalačních podmínek, které lze identifikovat a opravit, aby se prodloužila životnost. Dobře specifikovaný a správně nainstalovaný kondenzátor může vydržet 10 až 20 let v nepřetržitém provozu čerpadla. Jednotky nízké kvality nebo jednotky vystavené nepříznivým podmínkám mohou selhat během 2–3 let.

Přepětí a napěťové rázy

Hlavní příčina předčasného selhání. Změny síťového napětí, spínací rázy a nárůst kapacitního napětí v pomocném vinutí motoru zatěžují dielektrikum. Každý volt nad jmenovitým pracovním napětím exponenciálně urychluje stárnutí – základní pravidlo v konstrukci filmových kondenzátorů je, že každé zvýšení teploty o 10°C nebo každé 10% přepětí zkracuje životnost zhruba na polovinu . Specifikace kondenzátorů 450 VAC pro aplikace čerpadel 230 VAC namísto 250 VAC poskytuje smysluplnou ochranu proti přepětí.

Nadměrná provozní teplota

Vnitřní teplota kondenzátoru kombinuje teplotu okolí se samozahříváním z vlastních dielektrických ztrát a odváděného tepla z motoru. Kondenzátory namontované přímo proti rámu motoru ve špatně větraných skříních mohou být vystaveny teplotám na přechodu 20–30 °C nad okolní teplotu . Toto riziko snižuje umístění kondenzátoru mimo zdroje tepla, použití samostatné montážní konzoly s prouděním vzduchu nebo volba vyšší teplotní třídy (85 °C nebo 105 °C).

Vlhkost a průnik vody

Čerpadla a venkovní instalace vystavují kondenzátory vysoké vlhkosti. Polypropylenová fólie má přirozeně nízkou absorpci vlhkosti, ale špatné utěsnění pouzdra nebo oblastí koncových ucpávek umožňuje, aby se vlhkost v průběhu času pohybovala podél vodičů a do těla. Vždy ověřte, že IP kryt kondenzátoru odpovídá prostředí instalace. IP44 je minimum pro vlhká nebo vlhká místa; IP54 nebo IP55 je vhodnější pro přímé venkovní použití nebo instalace s nebezpečím stříkající vody.

Startovací frekvence motoru

Každý start motoru vytváří krátkou špičku zapínacího proudu kondenzátorem. Aplikace s ovládáním tlakovým spínačem, které často zapínají a vypínají čerpadlo – potenciálně desítkykrát za hodinu – zatěžují kondenzátor více než ty, kde motor běží nepřetržitě. Pokud spouštěcí frekvence překračuje jmenovitý pracovní cyklus výrobce motoru, zvažte kondenzátor s vyšším jmenovitým rázovým proudem nebo snižte spouštěcí frekvenci dimenzováním tlakové nádoby.

Výběr správného náhradního kondenzátoru CBB60

Proces výměny je jednoduchý, pokud se nejprve shromáždí správné informace. Dodržujte toto pořadí, abyste předešli chybám v objednávce.

1. Přečtěte si štítek vadného kondenzátoru: Zaznamenejte kapacitu (µF), jmenovité napětí (VAC) a frekvenci (Hz). Pokud je štítek nečitelný, zkontrolujte specifikovanou hodnotu provozního kondenzátoru na typovém štítku motoru nebo v servisní příručce.
2. Odpovídají nebo překračují jmenovité napětí: Nikdy nenahrazujte nižší jmenovité napětí. Upgrade na vyšší jmenovité napětí (např. 450 VAC nahrazující 250 VAC se stejnou kapacitou) je bezpečný a přínosný.
3. Přizpůsobte kapacitu přesně v rozmezí ±5 %: Motor určený pro provozní kondenzátor 20 µF by měl být nahrazen mezi 19 µF a 21 µF. Vyhněte se odchylkám nad 10 %.
4. Ověřte fyzické rozměry: Zkontrolujte, zda náhrada zapadá do montážního držáku. Při online objednávce změřte průměr těla a vzdálenost mezi koncovkami.
5. Zkontrolujte typ terminálu: Vodiče, jazýčky Faston nebo šroubové svorky musí odpovídat stávající konfiguraci zapojení motoru.
6. Vyberte kvalitu před nejnižší cenou: Kondenzátory od výrobců, kteří publikují zprávy o testech třetích stran a splňují normy IEC 60252-1 nebo GB/T 3667, poskytují konzistentnější životnost než neznačkové jednotky bez sledovatelné dokumentace kvality.

Pokud je původní hodnota neznámá a typový štítek motoru byl ztracen, lze provést hrubý odhad z jmenovitého výkonu motoru. Obecně platí, že jednofázové indukční motory vyžadují přibližně 7–8 µF na kilowatt jmenovitého výkonu pro provozní kondenzátor, i když se to výrazně liší podle konstrukce motoru a počtu pólů. Toto číslo je pouze počáteční odhad — správné hodnoty by měly být vždy potvrzeny údaji výrobce.

Bezpečnostní opatření při manipulaci s kondenzátory CBB60

Fóliové kondenzátory používané v motorových aplikacích ukládají významnou energii. Kondenzátor 50 µF nabitý na špičku 450 V AC (přibližně 636 V špičku) ukládá přes 10 joulů energie – dost na to, aby způsobila vážné popáleniny nebo srdeční zástavu, pokud by byla vybita lidským tělem. Mezi standardní bezpečnostní postupy patří:

• Než se dotknete kondenzátoru, odpojte a zablokujte napájení motoru.
• Po odpojení napájení počkejte alespoň 60 sekund, než se přiblížíte ke svorkám – pomocný obvod motoru si může po přerušení napájení udržet nabití.
• Vybíjení přes odpor (10 kΩ, jmenovitý výkon 5 W nebo vyšší) držený izolovanými sondami, nikdy ne přímým zkratem.
• Nepokoušejte se opravit nebo otevřít vadný kondenzátor – obsah (polypropylenová fólie a epoxid) nepředstavuje žádné chemické nebezpečí, ale pokud by porucha byla katastrofální, kryt může být pod vnitřním tlakem.
• Poškozené kondenzátory zlikvidujte v souladu s místními předpisy WEEE (Waste Electrical and Electronic Equipment) – neukládejte na skládku v jurisdikcích, kde je vyžadována separace elektronického odpadu.

Často kladené otázky o kondenzátorech CBB60

Mohu použít vyšší kapacitu CBB60, než je uvedeno, abych získal větší rozběhový moment?

Ne. Příliš velký provozní kondenzátor způsobuje při normálním provozu nadměrný proud v pomocném vinutí, což vede k přehřívání a zkrácení životnosti motoru. Pokud je potřeba větší rozběhový moment, řešením je přidat vyhrazený rozběhový kondenzátor (elektrolytického typu) paralelně s rozběhovým kondenzátorem, vypínaný relé nebo odstředivým spínačem. Jako řešení nepředimenzujte provozní kondenzátor.

Je kondenzátor CBB60 polarizovaný?

Ne. CBB60 je nepolarizovaný střídavý kondenzátor. Jeho svorky jsou zaměnitelné — neexistuje žádný kladný ani záporný vodič. To je zásadní rozdíl od elektrolytických kondenzátorů, které jsou polarizovanými stejnosměrnými součástkami a při připojení na střídavý proud by se okamžitě zničily.

Mohu použít CBB60 jako náhradu za CBB65?

Ne spolehlivě. CBB65 je speciálně navržen pro aplikace klimatizačních a chladicích kompresorů s kulatým hliníkovým krytem plechovky dimenzovaným pro vyšší okolní teploty a různé požadavky na mechanickou montáž. Zatímco oba používají metalizovanou polypropylenovou fólii, liší se balení, tepelný výkon a odolnost proti vibracím. Výrobci motorů obecně nedoporučují používat CBB60 jako náhradu CBB65 v kompresoru HVAC.

Jak dlouho by měl kondenzátor CBB60 vydržet?

Kvalitní kondenzátor CBB60 ve správně specifikované aplikaci obvykle vydrží 10 000 až 15 000 hodin provozu , což znamená 10–20 let při používání domácích čerpadel během několika hodin denně. Levnější jednotky s tenčí vrstvou dielektrika nebo méně kvalitní metalizací mohou selhat za 3–5 let. Roční měření kapacity během běžné údržby pomáhá identifikovat zhoršení dříve, než způsobí poruchu bez spuštění.

Co znamená označení "µF" na kondenzátoru CBB60?

µF je zkratka pro mikrofarady, jednotku elektrické kapacity. Jeden mikrofarad se rovná jedné miliontině farada. Hodnota kapacity vytištěná na kondenzátoru (například 20 µF) musí odpovídat specifikaci motoru. Číslo přímo určuje, jak velký fázový posun vytváří kondenzátor v pomocném vinutí a není zaměnitelné s výrazně odlišnými hodnotami bez ovlivnění výkonu motoru.

Lze jeden kondenzátor CBB60 použít ke spuštění a spuštění motoru?

Ano – přesně tak funguje motor s permanentním děleným kondenzátorem (PSC). Jediný provozní kondenzátor CBB60 poskytuje jak počáteční fázový posun, tak korekci fáze běhu. Tato konstrukce je jednoduchá a spolehlivá, obchoduje s mírně nižším startovacím momentem (ve srovnání s dvoukapacitní konstrukcí start/run) pro odstranění startovacího spínače nebo relé. Motory PSC s jediným provozním kondenzátorem CBB60 jsou celosvětově standardem v aplikacích čerpadel, ventilátorů a praček.
