Polarita kondenzátoru CBB60: Je pozitivní nebo negativní?

Kondenzátor CBB60 Polarita: Přímá odpověď

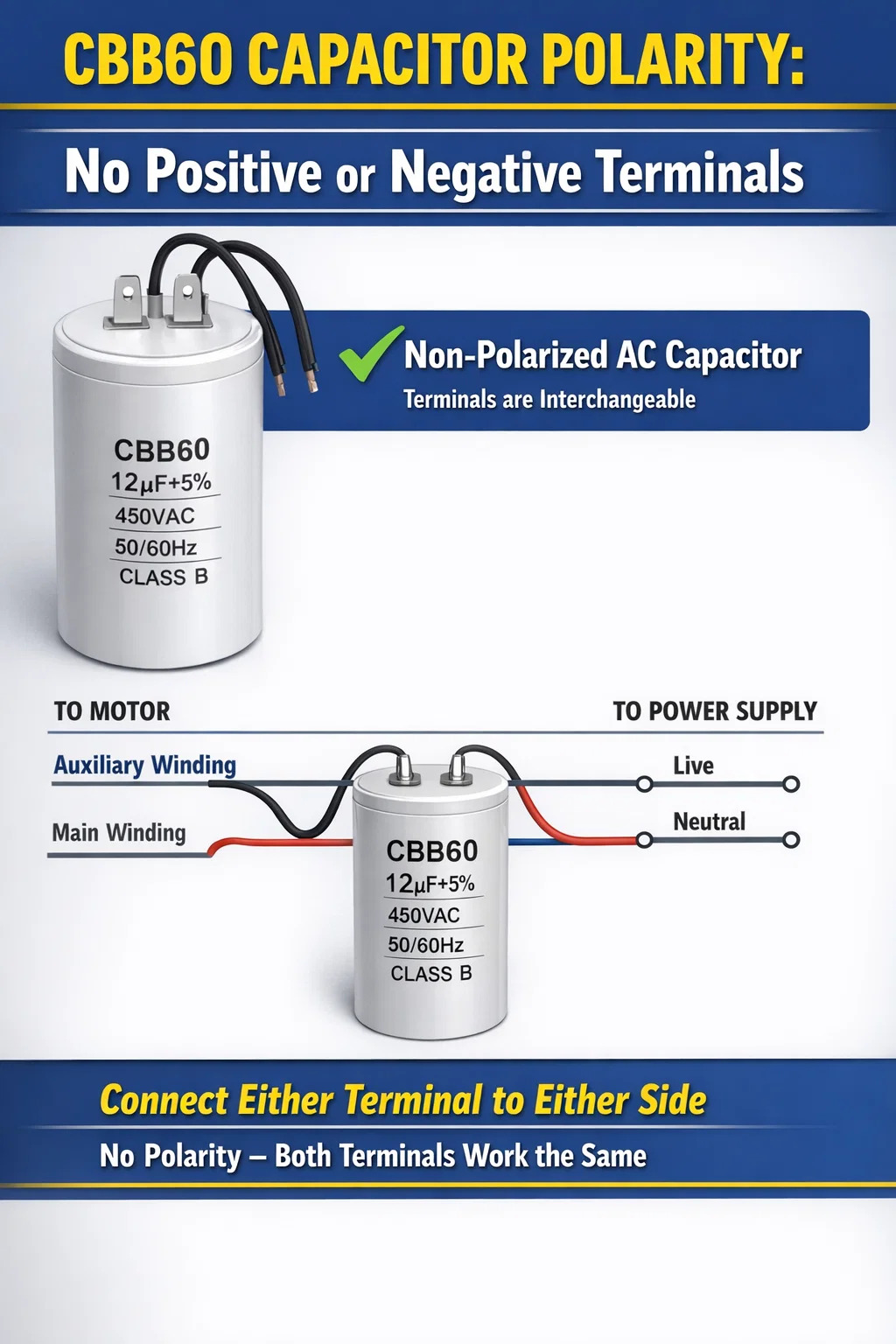

Kondenzátor CBB60 je ani pozitivní, ani negativní . Je to nepolarizovaný střídavý kondenzátor, což znamená, že nemá určenou kladnou ani zápornou svorku. Kteroukoli svorku můžete připojit na kteroukoli stranu obvodu bez rizika poškození nebo poruchy. Toto je jedna z nejzákladnějších charakteristik, která jej odlišuje od elektrolytických kondenzátorů, které jsou přísně polarizované a při nesprávném zapojení selžou – nebo dokonce explodují.

Mnoho lidí, kteří hledají informace o polaritě u kondenzátorů CBB60, pochází z prostředí práce se stejnosměrnými obvody, kde jsou běžné elektrolytické kondenzátory. V těchto kontextech je polarita nesmírně důležitá. CBB60 je však navržen speciálně pro prostředí se střídavým proudem (AC), kde se směr proudu neustále obrací – obvykle 50 nebo 60krát za sekundu v závislosti na frekvenci vaší místní sítě. V takovém prostředí by se polarizovaný kondenzátor téměř okamžitě zničil. CBB60 to bez problémů zvládá, protože jeho vnitřní struktura je symetrická a nepolarizovaná.

Takže pokud vidíte dva terminály na kondenzátoru CBB60 a přemýšlíte, který je který - přestaňte se bát. Jsou zaměnitelné. Stačí je připojit k vašemu obvodu a kondenzátor udělá svou práci.

Co je kondenzátor CBB60 a k čemu se používá

CBB60 je kondenzátor z metalizované polypropylenové fólie určený pro spouštění a provoz střídavých motorů. Název „CBB“ je označení podle čínské normy, kde „CB“ odkazuje na typ kondenzátoru a „B60“ na konkrétní sérii v rámci této klasifikace. Tyto kondenzátory se někdy také nazývají "motorové kondenzátory" nebo "střídavé filmové kondenzátory" a jsou široce používány po celém světě v jednofázových indukčních motorech.

Kondenzátory CBB60 najdete v široké řadě každodenního vybavení, včetně:

• Vodní čerpadla a ponorná čerpadla používaná v domácnostech, zemědělství a stavebnictví
• Vzduchové kompresory a klimatizační jednotky
• Pračky (zejména starší bubnové modely)
• Elektrické ventilátory a ventilační zařízení
• Elektrické nářadí, které používá jednofázové indukční motory na střídavý proud
• Bazénová čerpadla a lázeňské vybavení
• Zemědělské zavlažovací motory

Typický kapacitní rozsah pro kondenzátory CBB60 je od 1 µF až 100 µF s jmenovitým napětím běžně 250VAC nebo 450VAC. Některé modely s vyšším zatížením jsou dimenzovány na 500 V AC. Nejčastěji se vyskytující hodnoty v aplikacích vodních čerpadel jsou mezi 8 µF a 30 µF. U motorů praček je běžné 6 µF až 16 µF. Těleso kondenzátoru je typicky válcové se dvěma nebo čtyřmi vodiči vycházejícími z jednoho konce, zapouzdřené v plastovém plášti, který poskytuje izolaci a ochranu životního prostředí.

Vnitřní konstrukce používá jako dielektrický materiál tenký film z polypropylenu s pokovením hliníku naneseným přímo na film. Tato konstrukce dává kondenzátoru jeho samoopravnou vlastnost – pokud je malá část dielektrika proražena napěťovou špičkou, místní pokovení se odpaří a účinně opraví poruchu, čímž se výrazně prodlouží životnost kondenzátoru ve srovnání se staršími konstrukcemi z papíru nebo fólie.

Proč kondenzátory CBB60 nemají kladný ani záporný pól

Abychom pochopili, proč je polarita pro kondenzátor CBB60 irelevantní, pomůže nám porozumět základní fyzice kondenzátorů a tomu, jak se střídavý proud chová odlišně od stejnosměrného proudu.

Jak střídavý proud všechno mění

Ve stejnosměrném obvodu proud teče pouze jedním směrem. Polarizovaný kondenzátor, jako je elektrolytický, má na jedné desce oxidovou vrstvu, která funguje pouze jako dielektrikum, když je správná svorka připojena ke kladnému napětí. Pokud přepólujete, oxidová vrstva se rozpadne, uvnitř kondenzátoru se nahromadí plyn a následuje katastrofické selhání – někdy i násilné.

Střídavý proud obrátí směr při síťové frekvenci. V systému 50 Hz proud dokončí 50 úplných cyklů za sekundu, což znamená, že obrátí směr 100krát za sekundu. V systému 60 Hz se reverzuje 120krát za sekundu. Kondenzátor v tomto prostředí musí být schopen nabíjet a vybíjet v obou směrech se stejnou účinností. To je přesně to, co poskytuje dielektrikum z polypropylenové fólie v CBB60 – nabíjí a vybíjí se symetricky bez ohledu na to, která svorka má v daném okamžiku vyšší potenciál.

Role filmového dielektrika

Polypropylen je nepolární polymer. Na rozdíl od oxidu hlinitého (používaného v elektrolytických kondenzátorech), polypropylen nezávisí na směru elektrického pole, aby si zachoval své dielektrické vlastnosti. Fólie funguje identicky, ať už elektrické pole směřuje zleva doprava nebo zprava doleva. Tato vlastnost materiálu dělá CBB60 plně symetrickým a nepolarizovaným na fyzikální a chemické úrovni.

Dvě elektrody v CBB60 jsou chemicky identické — obě jsou hliníkové metalizované vrstvy na polypropylenovém filmu. Neexistuje žádná vrstva oxidu, žádná asymetrie a žádný preferovaný směr. To je zásadní rozdíl od elektrolytických kondenzátorů a to je důvod, proč na těle kondenzátoru CBB60 nikdy nenajdete označení " " nebo "−".

Čtení značek na kondenzátoru CBB60

Protože kondenzátor CBB60 nemá žádné značení polarity, pochopení toho, co znamenají vytištěné štítky, je stále důležité pro správnou aplikaci. Zde je rozpis typických označení, se kterými se setkáte:

Všimněte si, že žádné z těchto označení neoznačuje kladné nebo záporné svorky – protože žádné nejsou. Dva vodiče na kondenzátoru jsou zcela zaměnitelné pro všechny praktické účely. Z hlediska elektrického nezáleží na tom, zda připojíte levý nebo pravý kabel ke startovacímu vinutí motoru.

Na čem kriticky záleží, je shoda s hodnota kapacity a jmenovité napětí podle původních specifikací vašeho motoru nebo zařízení. Použití kondenzátoru s nesprávnou kapacitou – dokonce jen o 20 % – může způsobit, že motor nebude fungovat efektivně, bude se přehřívat nebo se nespustí. Vždy vyměňte CBB60 za jeden se stejnou nebo velmi blízkou kapacitou a stejným nebo vyšším jmenovitým napětím.

Jak správně připojit kondenzátor CBB60

Protože polarita není důležitá, zapojení kondenzátoru CBB60 se zcela soustředí na jeho připojení ke správným bodům v obvodu motoru. Zde je návod, jak to funguje v typické aplikaci jednofázového indukčního motoru:

Základní zapojení v jednofázovém motoru

Standardní jednofázový indukční motor má dvě sady vinutí: hlavní vinutí a pomocné (spouštěcí) vinutí. Kondenzátor CBB60 je zapojen do série s pomocným vinutím. To vytváří fázový posun mezi proudem ve dvou vinutích a vytváří rotující magnetické pole, které umožňuje spuštění a běh motoru.

Typická sekvence zapojení je:

1. Připojte jednu svorku CBB60 ke svorce pomocného vinutí na motoru
2. Připojte druhou svorku CBB60 k živé (linkové) svorce napájecího zdroje
3. Hlavní vinutí se připojuje přímo přes napájecí zdroj (živý a neutrální)
4. Obě vinutí sdílejí neutrální připojení

Protože jsou dvě svorky CBB60 zaměnitelné, nezáleží na tom, kterou svorku připojíte k vinutí a kterou připojíte k napájecímu vedení. Chování obvodu je v obou směrech stejné.

Čtyřvodičové kondenzátory CBB60

Některé kondenzátory CBB60 se dodávají se čtyřmi vodiči namísto dvou. To neznamená, že jsou polarizované – jednoduše to znamená, že kondenzátor má dvě vnitřní sekce, které lze zapojit paralelně (pro plnou kapacitu) nebo sériově (pro sníženou kapacitu a vyšší efektivní napětí). Tato konfigurace se někdy používá k umožnění flexibility při přizpůsobování motoru bez skladování více hodnot kondenzátorů. Ve většině scénářů výměny zapojíte čtyři vodiče jako dva páry, abyste dosáhli paralelního provozu a plné jmenovité kapacity.

Při práci se čtyřvodičovými kondenzátory vždy zkontrolujte schéma zapojení vytištěné na motoru nebo v servisní příručce. Konfigurace může výrazně ovlivnit výkon motoru.

Bezpečnostní opatření při zapojování

I když polarita není problémem, bezpečnost rozhodně ano. Při práci s kondenzátory CBB60 dodržujte tato opatření:

• Před manipulací vybijte kondenzátor — i po odpojení napájení může CBB60 udržet nebezpečný náboj po značnou dobu. Než se svorky dotknete, krátce zkratujte pomocí izolovaného odporu (kolem 10 kΩ, 10 W)
• Před otevřením jakéhokoli krytu motoru nebo spojovací skříňky vždy odpojte napájení jističe
• Používejte izolované nástroje a noste obuv s pryžovou podrážkou
• Ujistěte se, že jmenovité napětí náhradního kondenzátoru odpovídá nebo překračuje původní specifikaci – nikdy neinstalujte podhodnocený kondenzátor
• Před připojením zkontrolujte izolaci vodičů na vodičích, zda nejsou prasklé nebo poškozeny teplem

Porovnání kondenzátorů CBB60 s polarizovanými elektrolytickými kondenzátory

Častým zdrojem nejasností je rozdíl mezi filmovými kondenzátory CBB60 a elektrolytickými kondenzátory. Pochopení tohoto rozdílu jasně předchází nákladným chybám při výběru náhradních dílů nebo diagnostice závad.

Jeden praktický důsledek této tabulky: nikdy se nepokoušejte nahradit CBB60 elektrolytickým kondenzátorem v obvodu motoru . I když najdete elektrolytický kondenzátor se stejnou hodnotou kapacity, jeho neschopnost zvládnout obrácenou polaritu při střídavých frekvencích způsobí jeho selhání během několika sekund provozu. Selhání může být výbušné a nebezpečné.

Jak zjistit, zda kondenzátor CBB60 selhal

Kondenzátory CBB60 se časem degradují, zejména v prostředí s vysokou teplotou. Když CBB60 selže, motor, který obsluhuje, obvykle vykazuje jasné příznaky. Znalost těchto příznaků vám umožňuje rychle diagnostikovat problém, spíše než zbytečně vyměňovat celý motor.

Běžné příznaky selhání kondenzátoru CBB60

• Motor hučí, ale nestartuje — to je nejklasičtější znamení. Hlavní vinutí se nabudí a vytvoří brum, ale bez fázově posunutého proudu z kondenzátoru nevznikne žádné točivé pole a motor zůstane stát.
• Motor se spustí, pokud se ručně roztočí, ale nemůže se sám nastartovat – částečně degradovaný kondenzátor může stále poskytovat dostatečný fázový posun, jakmile se rotor pohybuje, ale ne dostatečný k překonání počáteční setrvačnosti
• Motor běží pomaleji než normálně nebo odebírá větší proud, než je jmenovitý
• Motor se při normální zátěži přehřívá
• Viditelné fyzické poškození těla kondenzátoru – vyboulení, prasknutí, spáleniny nebo únik oleje z pouzdra
• Z krytu motoru vychází zápach spáleniny

Testování kondenzátoru CBB60 pomocí multimetru

Základní kontrolu můžete provést pomocí digitálního multimetru s funkcí měření kapacity. Po bezpečném vybití kondenzátoru připojte sondy ke dvěma svorkám — protože zde není polarita, nezáleží na tom, která sonda se dotkne které svorky. Měřič by měl zobrazovat hodnotu kapacity blízkou jmenovité hodnotě vytištěné na těle.

Zdravý CBB60 bude obvykle měřit uvnitř ±10 % své jmenovité kapacity . Například kondenzátor 20 µF by měl číst mezi 18 µF a 22 µF. Hodnota výrazně nižší než jmenovitá hodnota – například 8 µF na kondenzátoru 20 µF – znamená, že dielektrikum se zhoršilo a kondenzátor by měl být vyměněn. Hodnota nuly nebo přerušený obvod znamená, že kondenzátor zcela selhal.

Některé jednodušší multimetry mají pouze měření odporu. V takovém případě je hrubým testem nastavit měřidlo na rozsah vysokého odporu (např. 2 MΩ) a krátce se sondami dotknout vývodů kondenzátoru. Pracovní kondenzátor bude při nabíjení z vnitřní baterie měřiče vykazovat krátkodobě nízkou hodnotu, poté bude naměřená hodnota stoupat k nekonečnu, protože kondenzátor bude nabíjet. Pokud měřič ukazuje nulu (zkrat) nebo zůstává na maximu od začátku (rozpojený obvod), kondenzátor selhal.

Když stačí vizuální kontrola

V mnoha případech metr vůbec nepotřebujete. Pokud tělo kondenzátoru CBB60 vykazuje některou z následujících skutečností, okamžitě jej vyměňte bez dalšího testování:

• Válcová skořepina je v kterémkoli místě oteklá nebo vyboulená
• V plastovém krytu je prasklina nebo prasklina
• Objevují se stopy po popálení, roztavené oblasti nebo ztmavnutí pláště
• Na těle nebo kolem něj jsou viditelné zbytky oleje (indikuje únik dielektrického oleje)
• Jeden nebo více vodičů se oddělilo od těla nebo vykazuje korozi na vstupním bodě

Výběr správného náhradního kondenzátoru CBB60

Při nákupu náhradního kondenzátoru CBB60 jsou důležitější tři parametry: hodnota kapacity, jmenovité napětí a konfigurace svorek. Chyba v některém z těchto chyb může způsobit, že motor nebude mít dostatečný výkon, přehřeje se nebo rychle znovu selže.

Přesně odpovídající kapacitě

Hodnota kapacity určuje, jak velký fázový posun zavede kondenzátor mezi hlavní a pomocné vinutí. Výrobce motoru vypočítal tuto hodnotu pro optimální rozběhový moment a účinnost chodu. Výrazná odchylka od této hodnoty — o více než asi 10 % — způsobí měřitelné problémy:

• Příliš nízká kapacita: snížený rozběhový moment, motor se nemusí pod zátěží spustit, vyšší provozní proud, přehřátí
• Příliš vysoká kapacita: nadměrný proud pomocným vinutím, přehřívání vinutí i kondenzátoru, snížená životnost motoru

Vždy pořiďte náhradu s přesně stejnou jmenovitou kapacitou jako originál. Pokud je původní hodnota nejasná, protože štítek byl poškozen, zkontrolujte specifikovanou hodnotu kondenzátoru na typovém štítku motoru nebo v technické dokumentaci.

Napětí: Shoda nebo překročení

Jmenovité napětí náhrady musí být stejné nebo vyšší než původní. Pokud byl originál dimenzován na 250VAC, můžete použít náhradu 250VAC nebo 450VAC – ale ne 150VAC kondenzátor. Instalace podhodnoceného kondenzátoru představuje nebezpečí požáru a povede k rychlému selhání. Použití kondenzátoru s vyšším výkonem je naprosto bezpečné a někdy výhodné v náročných aplikacích, kde jsou běžné napěťové špičky.

Fyzická velikost a montáž

Kondenzátory CBB60 se dodávají ve standardních válcových velikostech, jejichž průměr a délka závisí na kapacitě a jmenovitém napětí. Vyšší kapacita nebo jmenovité napětí obecně znamená větší tělo. Při výměně v těsném krytu motoru se ujistěte, že fyzické rozměry náhrady odpovídají dostupnému prostoru. Délka a průměr vedení by také měly být kompatibilní se stávajícím zapojením vodičů.

Kvalita a certifikace jsou důležité

Trh s kondenzátory CBB60 zahrnuje produkty vysoce variabilní kvality. Nestandardní kondenzátory mohou mít skutečné hodnoty kapacity daleko od uvedených jmenovitých hodnot, nižší průrazná napětí, než je uvedeno, a výrazně kratší životnost. Při nákupu náhradních dílů hledejte kondenzátory, které nesou uznávané bezpečnostní certifikace, jako je CQC (China Quality Certification), TÜV, VDE nebo UL. Tyto certifikace ukazují, že kondenzátor byl nezávisle testován a splňuje stanovené bezpečnostní a výkonové normy.

Praktické tipy pro práci s kondenzátory CBB60

Kromě základních otázek polarity a výměny existuje několik praktických bodů, které stojí za to znát, pokud pravidelně pracujete s motory, čerpadly nebo zařízeními, které používají kondenzátory CBB60.

Mějte po ruce rezervu pro kritické vybavení

U zařízení, jako jsou závlahová čerpadla, kalová čerpadla nebo klimatizační jednotky, kde prostoje způsobují značné problémy, je udržování náhradního kondenzátoru CBB60 správného jmenovitého výkonu praktickou investicí. Tyto kondenzátory jsou levné – obvykle mezi 2 a 15 dolary v závislosti na kapacitě a jmenovité hodnotě – a vadný kondenzátor je jedním z nejčastějších důvodů, proč jednofázové motory přestanou fungovat. Mít na polici tu správnou náhradní znamená 10minutovou opravu namísto mnohadenního čekání na dodání dílů.

Teplota ovlivňuje životnost kondenzátoru

Teplo je hlavním nepřítelem kondenzátorů CBB60. Většina z nich je dimenzována pro provoz až do 70 °C, u některých modelů s vysokými specifikacemi až do 85 °C. Nepřetržitý provoz kondenzátoru v blízkosti jeho maximální teploty dramaticky zkracuje jeho životnost. U motorů instalovaných ve špatně větraných skříních nebo v horkém klimatu zvažte použití kondenzátoru dimenzovaného na vyšší teplotu, než je požadované minimum. Zajištění dostatečné ventilace kolem krytu motoru také pomáhá výrazně prodloužit životnost kondenzátoru.

Vlhkost a ochrana životního prostředí

Ve venkovních aplikacích nebo ve vlhkém prostředí – běžném pro zavlažovací čerpadla a bazénová zařízení – mohou drátové vodiče kondenzátoru CBB60 časem zkorodovat, pokud jsou vystaveny vlhkosti. Spojení mezi vodiči a svorkami motoru jsou zvláště zranitelná. Při výměně kondenzátoru v takových prostředích použijte vodotěsné konektory nebo spoje omotejte samospojovací páskou, abyste zabránili vnikání vlhkosti. Zkontrolujte připojení alespoň jednou za sezónu v podmínkách vysoké vlhkosti.

Nespouštějte motor bez jeho kondenzátoru

Někteří technici při diagnostice motoru, který se nespustí, dočasně odpojí kondenzátor, aby zkontrolovali, zda jsou vinutí motoru funkční. I když se motor při ručním spuštění může otáčet, jeho provoz tímto způsobem – byť jen krátký – může poškodit vinutí pomocného vinutí. Před připojením trvalého napájení k motoru vždy mějte v obvodu správný kondenzátor. Krátké diagnostické testy v délce několika sekund jsou obecně tolerovatelné, ale nenechávejte motor běžet bez zátěže a bez kondenzátoru po delší dobu.
