Mohu CBB60 nahradit CBB65?

Mohu CBB60 nahradit CBB65? Přímá odpověď

Krátká odpověď je: ve většině případů ne – neměli byste přímo nahrazovat a kondenzátor CBB60 s CBB65 bez pečlivého ověření specifikací vaší aplikace. Zatímco oba jsou kondenzátory pro střídavé motory, které sdílejí stejnou základní funkci zlepšení účinnosti motoru a účiníku, výrazně se liší fyzickou konstrukcí, designem krytu, jmenovitým napětím a zamýšleným prostředím instalace. Výměna jednoho za druhý bez pochopení těchto rozdílů může vést k poruše zařízení, předčasnému selhání kondenzátoru nebo dokonce k ohrožení bezpečnosti.

To znamená, že existují specifické scénáře, kdy lze CBB65 použít jako funkční náhradu za CBB60 za předpokladu, že hodnota kapacity, jmenovité napětí a konfigurace svorek jsou kompatibilní. Tento článek vás provede vším, co potřebujete vědět, než provedete výměnu.

Co je kondenzátor CBB60?

A kondenzátor CBB60 je válcový střídavý motorový kondenzátor filmového typu uložený v plastovém pouzdře. Vyrábí se v souladu s čínskou národní normou GB/T 3667 a široce se používá v jednofázových indukčních motorech pro aplikace, jako jsou vodní čerpadla, pračky, elektrické nářadí a malé kompresory. Předpona „CBB“ označuje, že se jedná o kondenzátor z metalizované polypropylenové fólie, zatímco „60“ označuje konkrétní produktovou řadu navrženou pro provoz motoru.

Klíčové vlastnosti CBB60 zahrnují:

• Válcový tvar s plastovým (typicky polypropylenovým) vnějším pláštěm
• Běžný kapacitní rozsah: 1 µF až 100 µF
• Jmenovité napětí: typicky 250VAC nebo 450VAC
• Rozsah provozních teplot: -40 °C až 70 °C (standardně)
• Připojení vodičů nebo lopatek
• Není speciálně navrženo pro venkovní prostředí nebo prostředí ponořené do oleje

CBB60 je celosvětově jedním z nejběžněji používaných motorových kondenzátorů, zejména v motorech čerpadel a malých domácích spotřebičích. Díky plastovému krytu je lehký a nákladově efektivní, ale také omezuje jeho odolnost proti vlhkosti, oleji a vysokým okolním teplotám ve srovnání s kovovými protějšky.

Co je a Kondenzátor CBB65 ?

A kondenzátor CBB65 je také střídavý motorový kondenzátor s metalizovanou polypropylenovou fólií, ale má kulaté hliníkové (kovové) pouzdro kanystru místo plastového pláště. Díky této konstrukci je výrazně robustnější a vhodný do náročných prostředí. CBB65 je standardní typ kondenzátoru používaný v kompresory klimatizace, systémy HVAC a chladicí zařízení — aplikace, kde jsou okolní teplota, vlhkost a úrovně vibrací mnohem vyšší než u typických aplikací motorů v domácnosti.

Klíčové vlastnosti CBB65 zahrnují:

• Kulaté hliníkové kovové pouzdro kanystru (naplněné olejem nebo suchý film)
• Běžný kapacitní rozsah: 5 µF až 60 µF (jedno) nebo dvoudílné konfigurace
• Jmenovité napětí: typicky 370VAC nebo 440VAC
• Provozní teplota: až 85 °C nebo 105 °C ve vysokoteplotních verzích
• Spade (rychlopřipojovací) svorky nahoře
• Navrženo pro nepřetržitý provoz v uzavřeném nebo vysoce zahřátém prostředí

Hliníkové pouzdro CBB65 také poskytuje lepší samoléčení a odvod tepla ve srovnání s plastem uzavřeným CBB60. Díky tomu je preferovanou volbou všude tam, kde je kondenzátor namontován uvnitř utěsněné jednotky – jako je skříň kompresoru – kde provozní teploty běžně překračují to, co může bezpečně tolerovat plastové tělo CBB60.

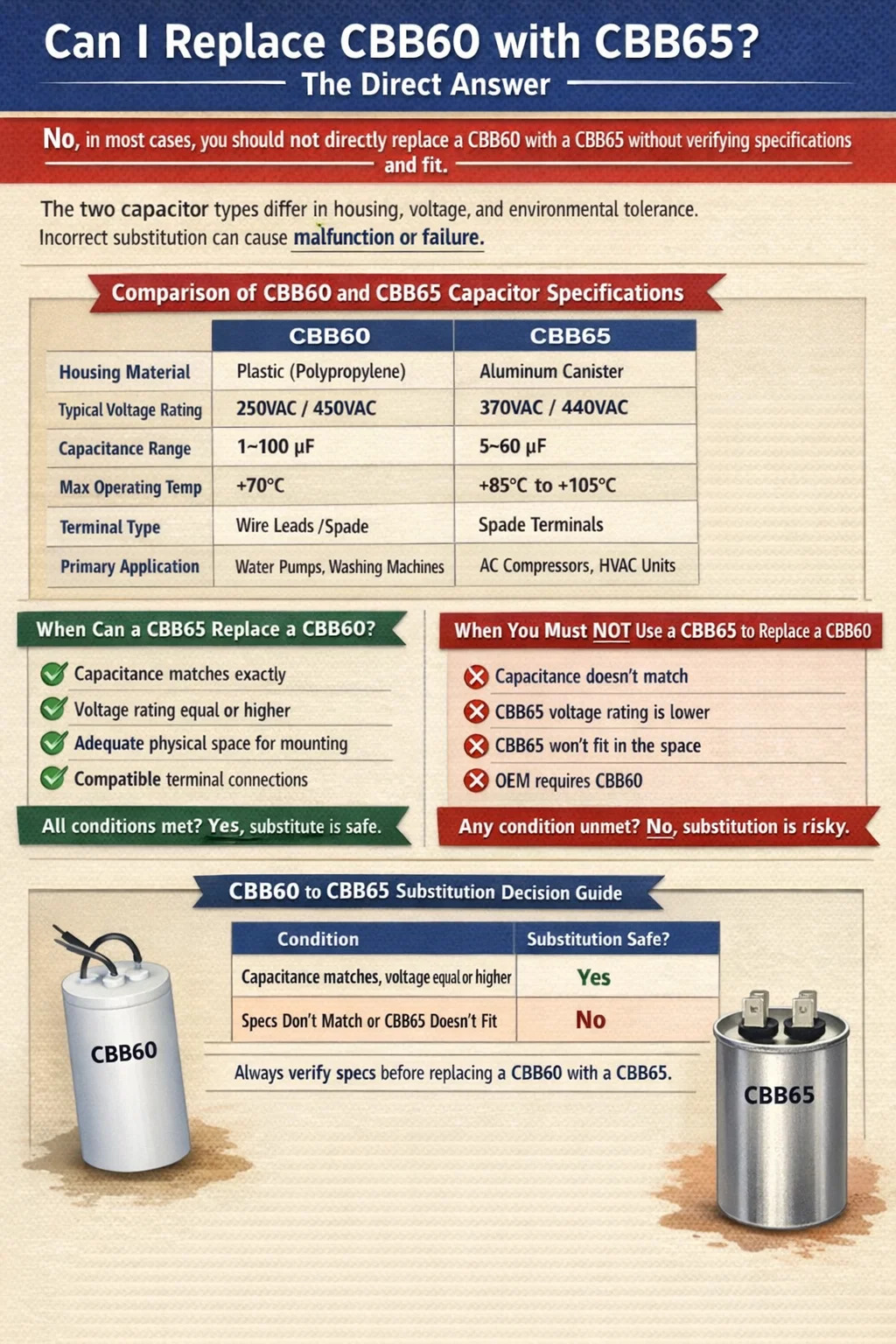

CBB60 vs CBB65: Srovnání specifikací vedle sebe

Pochopení technických rozdílů mezi těmito dvěma typy kondenzátorů je nezbytné před pokusem o jakoukoli náhradu. Níže uvedená tabulka uvádí hlavní rozdíly ve specifikaci:

Klíčové důvody, proč CBB60 a CBB65 nejsou volně zaměnitelné

Různá pouzdra a fyzické rozměry

Nejzřetelnějším rozdílem je fyzická forma. CBB60 má vysoké, štíhlé válcovité tělo vyrobené z plastu, zatímco CBB65 má podsaditý, široký hliníkový kanystr. Tyto dva tvary nesdílejí stejné montážní držáky nebo stopy krytu. Pokud vyměňujete součást v krytu motoru čerpadla navrženého kolem profilu CBB60, nádobka CBB65 se fyzicky nevejde do stejného prostoru bez úprav. Zatlačení nekompatibilního tvarového faktoru do těsného prostoru motoru vytváří mechanické namáhání a potenciální poškození okolních součástí.

Rozdíly v jmenovitém napětí mohou způsobit poruchu

Běžně přicházejí kondenzátory CBB60 250VAC a 450VAC verze, zatímco jednotky CBB65 jsou obvykle hodnoceny na 370VAC nebo 440VAC . Pokud používáte 250VAC CBB60 v 220V obvodu motoru a pokoušíte se nahradit 370VAC CBB65, nesoulad jmenovitého napětí v opačném směru – použití CBB60 s nižší jmenovitou v obvodu, který potřebuje součást s jmenovitým napětím 370VAC – povede k předčasnému dielektrickému průrazu, vyboulení a eventuálnímu selhání kondenzátoru. Při výměně kondenzátorů vždy dodržujte nebo překračujte původní jmenovité napětí.

Teplotní tolerance je skutečným problémem světa

Standardní kondenzátor CBB60 je dimenzován na provoz na max 70 °C . To je naprosto v pořádku pro motor čerpadla v dobře větraném prostředí. Pokud se však pokusíte použít CBB60 uvnitř kompresoru klimatizace – což je přirozené prostředí CBB65 – okolní teploty v blízkosti kompresoru mohou běžně dosáhnout nebo překročit 80–90 °C. Za těchto podmínek plastové pouzdro CBB60 změkne, vnitřní film se může rychleji zhoršit a životnost komponent se dramaticky sníží. Hliníkové pouzdro CBB65 a dielektrický materiál vyšší třídy jsou speciálně navrženy tak, aby zvládly toto nepřetržité vystavení teplu.

Kompatibilita s koncovkami a kabeláží

Kondenzátory CBB60 často používají drátěné vodiče – holé nebo izolované vodiče vycházející ze základny nebo horní části – zatímco kondenzátory CBB65 univerzálně používají lopatkové (vlajkové) svorky v horní části nádoby. Pokud má stávající kabelový svazek ve vašem motoru konektory vodičů navržené pro CBB60, připojení ke svorkám CBB65 vyžaduje další konektory nebo přepojení. V kontextu profesionálních oprav je to zvládnutelné, ale ve scénáři rychlé výměny na místě vytvářejí nesprávné svorky uvolněná spojení, která mohou způsobit oblouk, přehřátí nebo způsobit občasné poruchy.

Kdy může CBB65 nahradit CBB60?

Navzdory výše uvedeným rozdílům existují legitimní okolnosti, kdy CBB65 může bezpečně sloužit jako náhrada za CBB60. Tyto podmínky musí být splněny všechny současně:

• Odpovídající hodnota kapacity: Jmenovitá hodnota µF CBB65 musí být stejná jako u vyměňovaného CBB60. Motor určený pro provozní kondenzátor 20 µF nemůže bezpečně běžet na jednotce 25 µF nebo 15 µF bez přepracování obvodu motoru.
• Stejné nebo vyšší jmenovité napětí: Pokud byl původní CBB60 dimenzován na 450 VAC, musíte použít CBB65, který je rovněž dimenzován na 450 VAC nebo vyšší. Nemůžete použít 370VAC CBB65 jako náhradu za 450VAC CBB60.
• Fyzický prostor a montážní ubytování: V krytu motoru musí být dostatek místa pro širší a kratší profil kanystru CBB65 a musí být k dispozici vhodné držáky nebo hardware pro jeho správné upevnění.
• Kompatibilita terminálů nebo adaptabilní kabeláž: Pro připojení CBB65 ke stávajícím vodičům obvodu motoru musí být k dispozici rýhované konektory nebo adaptéry.
• Přijatelné hodnocení frekvence: Oba typy jsou určeny pro systémy 50/60 Hz. Potvrďte, že frekvence motoru odpovídá specifikaci kondenzátoru.

Pokud je splněno všech pět výše uvedených podmínek, je CBB65 elektricky kompatibilní s aplikací CBB60. Ve skutečnosti, protože CBB65 má robustnější pouzdro a vyšší tepelnou toleranci, lze jej považovat za upgrade z hlediska životnosti — zejména pokud motor pracuje v teplém nebo vlhkém prostředí. Někteří servisní technici běžně používají jednotky CBB65 k výměně kondenzátorů CBB60 ve venkovních instalacích čerpadel právě kvůli lepšímu utěsnění hliníkového těla vůči okolnímu prostředí.

Kdy nesmíte použít CBB65 k výměně CBB60

Existují stejně jasné situace, kdy by se o nahrazení nemělo nikdy pokoušet, bez ohledu na dostupná řešení:

• Požadovaná hodnota kapacity není v CBB65 k dispozici: Jednotky CBB65 se obvykle pohybují od 5 µF do 60 µF. Pokud vaše aplikace CBB60 vyžaduje kondenzátor 1 µF, 2 µF nebo 80 µF, na trhu neexistuje odpovídající CBB65 pro tyto hodnoty.
• Prostorová omezení znemožňují fyzické přizpůsobení: V kompaktních krytech motoru – jako jsou ty uvnitř bubnů praček nebo těles ponorných čerpadel – není místo pro širší průměr CBB65.
• Výrobce originálního zařízení specifikuje CBB60 pro účely záruky nebo certifikace: Výměna certifikované součásti za nespecifikovaný typ může vést ke ztrátě záruk, selhání bezpečnostních kontrol nebo porušení požadavků na shodu produktů v regulovaných odvětvích.
• Jmenovité napětí dostupných jednotek CBB65 je nižší, než je požadováno: Nikdy nesnižujte jmenovité napětí provozního kondenzátoru. Tím je zaručeno předčasné selhání a možné nebezpečí.

Praktický průvodce: Jak zkontrolovat kompatibilitu před nahrazením

Před výměnou jakéhokoli kondenzátoru CBB60 za kondenzátor CBB65 proveďte následující kroky ověření:

1. Přečtěte si štítek na originálním kondenzátoru CBB60. Poznamenejte si kapacitu (v µF), jmenovité napětí (VAC), frekvenci (Hz) a jakékoli označení teplotní třídy.
2. Identifikujte jednotku CBB65, kterou plánujete použít. Ujistěte se, že přesně odpovídá kapacitě a odpovídá nebo překračuje jmenovité napětí.
3. Změřte dostupný fyzický prostor ve skříni motoru pomocí třmenů. Porovnejte průměr a výšku CBB65 s dostupnou dutinou.
4. Zkontrolujte typ svorek a zapojení. Zjistěte, zda potřebujete adaptéry typu spade-to-wire a zda jsou tyto adaptéry dimenzovány pro proud a napětí obvodu.
5. Zkontrolujte provozní prostředí motoru. Pokud motor pracuje při okolní teplotě nad 70 °C, je vyšší tepelná odolnost CBB65 ve skutečnosti výhodou. Pokud pracuje při teplotách pod 70 °C v čistém a suchém vnitřním prostoru, upřednostňuje se náhrada za CBB60.
6. Po výměně obvod otestujte. Po instalaci použijte klešťový měřič k ověření, zda motor odebírá očekávaný provozní proud. Neobvyklý tah může indikovat nesoulad kapacity ovlivňující výkon motoru.

Porozumění selhání kondenzátoru CBB60 a proč je důležitá správná výměna

Kondenzátory CBB60 selhávají z několika dobře zdokumentovaných důvodů a pochopení těchto poruchových režimů pomáhá objasnit, proč je výběr správné náhrady tak důležitý:

Tepelné stárnutí

Každé zvýšení provozní teploty o 10 °C zkrátí životnost filmového kondenzátoru zhruba na polovinu – dobře zavedený vztah známý jako Arrheniova rovnice aplikovaná na stárnutí kondenzátoru. CBB60 dimenzovaný na 70 °C, který pracuje nepřetržitě při 80 °C díky umístění do teplého prostoru motoru, stárne zhruba o dvojnásobek očekávané sazby . To je důvod, proč použití CBB65 (s jmenovitým výkonem 85 °C nebo 105 °C) v prostředí s vysokou teplotou poskytuje podstatně delší životnost, i když mají obě jednotky identickou kapacitu a jmenovité napětí.

Stres z přepětí

Napěťové špičky – ze spínacích přechodových jevů, kolísání sítě nebo zpětného EMF motoru – namáhají dielektrický film uvnitř kondenzátorů CBB60 a CBB65. Kondenzátor pracující při 90–95 % svého jmenovitého napětí má podstatně kratší životnost než kondenzátor pracující při 70–80 % jmenovitého napětí. Při výběru náhrady vyberte jednotku s a jmenovité napětí 20–30 % nad skutečným napětím obvodu je dobrá inženýrská praxe. Například v 220V obvodu poskytují 450VAC CBB60 nebo 440VAC CBB65 zdravou bezpečnostní rezervu.

Vnikání vlhkosti

Plastové pouzdro CBB60 je v průběhu času propustnější pro vlhkost než utěsněný hliníkový kanystr CBB65. Ve venkovních instalacích čerpadel, bazénových zařízeních nebo jiných aplikacích, kde je motor vystaven vlhkosti nebo stříkající vodě, poskytuje kovové pouzdro CBB65 výrazně lepší ochranu proti selhání způsobenému vlhkostí. To je jeden oprávněný důvod, proč se někteří specialisté na opravy čerpadel rozhodnou upgradovat z CBB60 na CBB65 při přestavbě motorů pro venkovní použití, i když původní specifikace požadovala CBB60.

Běžné aplikace, kde se tato otázka objevuje

Otázka náhrady CBB60 za CBB65 se nejčastěji objevuje v následujících scénářích oprav a údržby:

Oprava vodní pumpy

Kondenzátory CBB60 jsou standardem v jednofázových motorech vodních čerpadel. Kondenzátory čerpadla se obvykle pohybují od 8 µF až 30 µF při 450 VAC . Když původní CBB60 selže, technici někdy mají jednotky CBB65 na skladě a přemýšlí, zda je mohou použít. Pro venkovní čerpadla je CBB65 s odpovídajícími specifikacemi přijatelnou a často preferovanou náhradou kvůli lepšímu utěsnění vůči prostředí. U ponorných čerpadel s velmi těsným krytem může fyzické přizpůsobení zabránit záměně.

Kondenzátory motoru pračky

Pračky běžně používají kondenzátory CBB60 ve svých bubnových hnacích motorech, často v Rozsah 6 µF až 12 µF při 450 VAC . Skříň motoru v pračce je kompaktní a není navržena pro tvarový faktor CBB65. Fyzické přizpůsobení je zde obvykle hlavní překážkou, takže náhrada za CBB60 je praktičtější volbou.

Systémy klimatizace a HVAC

Toto je skutečně domovské území CBB65. Kompresory klimatizace a motory ventilátorů používají téměř výhradně kondenzátory CBB65. Pokud se někdo zeptá, zda může použít CBB60 k nahrazení vadného CBB65 v AC jednotce – opak hlavní otázky – odpověď je za většiny podmínek pevné ne, protože CBB60 nepřežije tepelné a okolní podmínky uvnitř kompresorové jednotky po žádnou smysluplnou životnost.

Elektrické nářadí a malé stroje

Některé větší elektrické nářadí s jednofázovými indukčními motory – jako jsou stolní pily, stolní brusky a sběrače prachu – používají kondenzátory CBB60. Tyto motory jsou typicky provozovány v dílenském prostředí při mírných teplotách. Původní specifikace CBB60 je zde obecně vhodná a náhrada za CBB65 je možná, pokud to rozměry dovolují, ale nenabízí žádnou smysluplnou výhodu oproti správně hodnocené náhradě CBB60.

Co se stane, když použijete špatný kondenzátor?

Použití nekompatibilního kondenzátoru – ať už špatné kapacity, špatného jmenovitého napětí nebo špatného typu – v obvodu motoru nevede vždy k okamžitému selhání. Někdy se motor spustí a zdá se, že běží normálně, ale problémy se objeví o týdny nebo měsíce později. Pochopení toho, co se pokazilo, pomáhá zdůraznit, proč na správné specifikaci záleží:

• Špatná kapacita (příliš vysoká): Motor se může přehřát v důsledku nadměrného startovacího nebo provozního proudu. Izolace vinutí rychleji degraduje, což zkracuje životnost motoru. Naměřený provozní proud bude obvykle vyšší než specifikace na typovém štítku.
• Špatná kapacita (příliš nízká): Motor nemusí vyvinout plný točivý moment, může pracovat se sníženou účinností, může mít potíže se startováním pod zatížením nebo produkovat nadměrné vibrace a hluk.
• Podpěťový kondenzátor: Dielektrický film se pod trvalým přepětím postupně rozpadá. Kondenzátor se může vyboulit, prosakovat nebo prasknout – v některých případech může způsobit malý požár nebo uvolňovat štiplavý kouř z plastového krytu.
• Špatné hodnocení teploty: Kondenzátor stárne rychleji a časem ztrácí kapacitu. Jak jeho efektivní kapacita klesá směrem dolů od jmenovité hodnoty, výkon motoru postupně klesá, dokud kondenzátor úplně nevypadne.

Vadný nebo nesprávně specifikovaný kondenzátor může také poškodit vinutí motoru samotné , což by znamenalo jednoduchou výměnu kondenzátoru za 5–20 USD na převinutí motoru za 100 až 500 USD nebo úplnou výměnu motoru. To je důvod, proč strávit několik minut navíc ověřováním kompatibility specifikací před instalací se vždy vyplatí.

Shrnutí: Průvodce rozhodováním o substituci CBB60 vs CBB65

Pomocí následujícího průvodce rozhodování zjistíte, zda je ve vaší situaci vhodné nahradit CBB60 CBB65:

Závěr: považujte jakoukoli náhradu kondenzátoru za cvičení pro přizpůsobení specifikací, nikoli za zkratku. CBB60 a CBB65 jsou různé nástroje vytvořené pro překrývající se, ale odlišné účely. Když se jejich specifikace shodují a fyzická instalace je kompatibilní, může být CBB65 naprosto platnou – a někdy i lepší – náhradou za CBB60. Když se specifikace liší nebo fyzická omezení činí výměnu nepraktickou, vynucení náhrady způsobí problémy, jejichž oprava je mnohem nákladnější než získání správné originální součásti.
