Kondenzátor CBB60 vs CBB65: Vysvětlení klíčových rozdílů

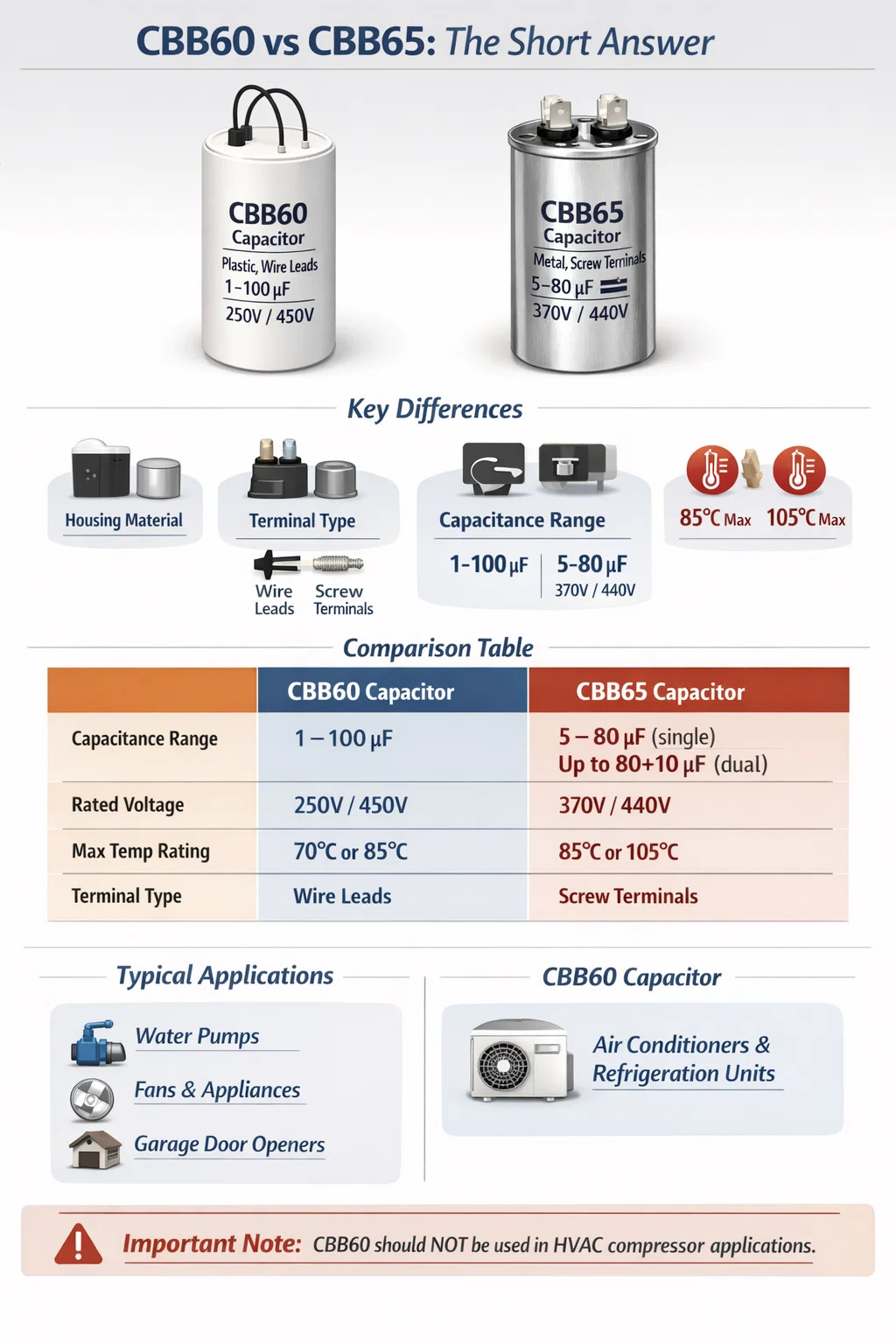

CBB60 vs CBB65: The Short Answer

The fundamental difference between a kondenzátor CBB60 a kondenzátor CBB65 vychází z fyzické konstrukce a zamýšleného aplikačního prostředí. CBB60 je válcový, drátový kondenzátor primárně navržený pro spouštění a běh jednofázových motorů. , zatímco CBB65 je kovový kondenzátor se šroubovými svorkami navržený pro náročnější aplikace, jako jsou kompresory klimatizací a chladicí jednotky. Oba jsou kondenzátory z polypropylenové fólie pracující na střídavých obvodech, ale výrazně se liší tvarovým faktorem, typem svorky, rozsahem kapacity a tepelnou odolností.

Pokud vybíráte náhradu nebo získáváte kondenzátor pro nový design, tyto dva nejsou obecně zaměnitelné bez ohledu na způsob montáže, konfiguraci svorek a strop provozní teploty. Záměna těchto dvou typů – i když se hodnota kapacity a jmenovité napětí zdají identické – může mít za následek předčasné selhání nebo bezpečnostní riziko v prostředí s vysokou zátěží.

Physical Construction and Form Factor

Nejviditelnější rozdíl mezi CBB60 a CBB65 spočívá v jejich fyzickém balení.

CBB60 Capacitor: Cylindrical Plastic Housing

Kondenzátor CBB60 používá válcové plastové (obvykle polypropylenové nebo nehořlavé pouzdro) se dvěma nebo čtyřmi vodiči vycházejícími z jednoho konce. The body diameter typically ranges from 30 mm až 50 mm , s výškou kolísající mezi 60 mm a 100 mm v závislosti na kapacitě. Tyto vodiče umožňují montáž přímo do svorkovnice motoru nebo připojení pomocí rychlospojek. Plastové pouzdro je vyplněno epoxidovou pryskyřicí nebo podobným izolačním plnivem pro utěsnění vnitřního vinutí fólie proti vnikání vlhkosti.

Protože používá olověné vodiče, CBB60 je považován za „olovnatý“ komponent. Obvykle sedí vzpřímeně nebo pod úhlem v prostoru kondenzátoru motoru, zajištěný plastovým držákem nebo sponou. Tato konstrukce je prostorově efektivní a má nízké výrobní náklady, a proto dominuje v segmentu motoru vodního čerpadla, motoru ventilátoru a motoru pro malé spotřebiče.

Kondenzátor CBB65 : Metal Aluminum Can Housing

A CBB65 capacitor, by contrast, is housed in a round aluminum alloy canister . Jeho svorky jsou šroubové konektory namontované na horní straně, což umožňuje bezpečné připojení kabelů, které odolávají vibracím lépe než jednoduché vodiče. Kovové pouzdro poskytuje vynikající odvod tepla a mechanickou ochranu ve srovnání s plastem. Typické rozměry zahrnují průměry 40 mm až 50 mm a výšky od 70 mm do 120 mm, ačkoli dvoucestné kondenzátory (které kombinují dvě hodnoty kapacity v jedné jednotce) mohou být větší.

Hliníková plechovka je dole nebo nahoře utěsněna přetlakovým ventilem, který funguje jako pojistný ventil v případě vnitřního přetlaku. Tato funkce je kritická v prostředí s kompresorem, kde může teplota okolí rychle stoupat. Kovové tělo také podporuje externí montáž pomocí ocelového pásku nebo držáku, což je průmyslový standardní způsob instalace kondenzátoru HVAC.

Electrical Ratings Comparison

Oba typy kondenzátorů pracují na střídavých obvodech, ale jejich jmenovité parametry se liší způsoby, které odrážejí zamýšlené případy použití.

Zvláštní pozornost si zaslouží jmenovité hodnoty napětí. CBB65 je téměř výhradně k dispozici v 370 VAC a 440 VAC pro zvládnutí napěťových podmínek uvnitř kompresorových systémů HVAC, kde mohou krátkodobé rázy během spouštění motoru dosáhnout značně nad jmenovité síťové napětí. Kondenzátory CBB60 při 250 VAC by byly za těchto podmínek nebezpečně podhodnoceny – i kdyby se hodnota kapacity náhodou shodovala.

Typical Application Environments

Pochopení toho, kde je každý kondenzátor navržen tak, aby fungoval, pomáhá objasnit, proč existují fyzické a elektrické rozdíly.

Where CBB60 Capacitors Are Used

Kondenzátory CBB60 jsou standardní motorové a spouštěcí kondenzátory pro širokou škálu jednofázových indukčních motorů v prostředí s nízkou až střední zátěží. Mezi běžné aplikace patří:

• Motory vodních čerpadel (ponorné a povrchové, obvykle 0,37 kW až 2,2 kW)
• Ceiling fans and exhaust fans
• Washing machine drum motors
• Malé cirkulátory vzduchu a ventilační zařízení
• Otevírače garážových vrat
• Motory čerpadel bazénů a vířivek v nižším rozsahu výkonu

V těchto prostředích mají provozní teploty tendenci zůstat pod 70 °C až 85 °C a zatížení vibracemi je mírné. Okolní prostředí je obvykle dostatečně řízeno, aby plastový kryt poskytoval dostatečnou ochranu proti vlhkosti a mechanickým nárazům.

Kde se používají kondenzátory CBB65

Kondenzátory CBB65 jsou speciálně navrženy pro požadavky motorů HVAC a kompresorů chlazení. Their main application environments include:

• Centrální kompresorové jednotky klimatizace (split systémy, paketové jednotky)
• Kompresory tepelných čerpadel
• Commercial refrigeration compressors
• Vzduchem chlazené kondenzační jednotky
• Motory ventilátorů kondenzátoru ve venkovních HVAC jednotkách

Ve venkovní kompresorové skříni HVAC mohou v horkém letním dni dosáhnout vnitřní teploty 55 °C až 70 °C okolí povrch motoru kompresoru přidává další lokalizované teplo. Kondenzátor namontovaný vedle tohoto motoru musí spolehlivě přežít 85 °C až 105 °C trvalá provozní teplota – specifikace, pro kterou je CBB65 dimenzován, ale většina standardních jednotek CBB60 nikoli.

Tepelný výkon a odvod tepla

Tepelný management je jedním z technicky nejsmysluplnějších rozdílů mezi těmito dvěma rodinami kondenzátorů a přímo vysvětluje výběr materiálů.

Kondenzátory z polypropylenové fólie generují teplo uvnitř dielektrických ztrát, zejména při trvalém střídavém proudu. V aplikaci s motorem je kondenzátor napájen vždy, když motor běží – nejde o součást s krátkým startovacím impulsem, ale o trvale aktivní prvek v obvodu běhu. Veškeré teplo, které není účinně odváděno, se hromadí uvnitř těla kondenzátoru a urychluje degradaci dielektrika.

Hliník má tepelnou vodivost přibližně 205 W/(m·K) , zatímco typické technické plasty používané v pouzdrech CBB60 se pohybují od 0,1 do 0,5 W/(m·K). To znamená, že kovová plechovka kondenzátoru CBB65 odvádí teplo zhruba 400 až 2000krát účinněji skrz jeho stěny než plastový kryt CBB60. Prakticky řečeno, teplota jádra CBB65 při zatížení zůstává podstatně nižší, než by byl CBB60 vystaven stejnému elektrickému namáhání, což přímo prodlužuje životnost a snižuje riziko tepelného selhání.

To je důvod, proč mohou být kondenzátory CBB65 dimenzovány na maximální provozní teplotu 105 °C ve vysoce kvalitních verzích – kovové pouzdro udržuje vnitřní teplotu filmu na únosné úrovni, i když je vnější prostředí extrémní. Kondenzátor CBB60 nainstalovaný ve venkovní skříni kompresoru dimenzované pouze na 85 °C může technicky přežít při pokojové teplotě, ale utrpí výrazné snížení životnosti, pokud jej okolní teploty nepřetržitě tlačí ke stropu během letních měsíců.

Bezpečnostní funkce a režimy poruch

Filozofie bezpečnostního designu kondenzátorů CBB60 a CBB65 se výrazně liší, což opět odráží jejich příslušné prostředí nasazení.

Samoléčivý film v obou typech

Oba kondenzátory CBB60 a CBB65 používají metalizovanou polypropylenovou fólii se samoopravnými vlastnostmi. Když dojde k lokalizovanému průrazu dielektrika – mikroskopickému proražení filmu – tenká kovová elektroda v tomto místě se okamžitě vypaří v důsledku energie výboje, čímž se odstraní chyba a obnoví se izolace. Tento mechanismus umožňuje kondenzátoru přežít tisíce drobných poruchových událostí během své životnosti bez katastrofického selhání. Samoopravná charakteristika je sdílená síla všech filmových kondenzátorů řady CBB.

Odvzdušňovací ventil v CBB65

Kondenzátory CBB65 jsou utěsněny v hliníkové nádobě s a vestavěný odvzdušňovací ventil , obvykle umístěné na dně plechovky nebo integrované do těsnění víka. Pokud dojde k nahromadění vnitřních plynů v důsledku prodlouženého přepětí nebo tepelné degradace, tento průduch se kontrolovaným způsobem otevře, uvolní tlak a zabrání prudkému prasknutí plechovky. Výsledkem je relativně bezpečný režim „otevřeného selhání“ spíše než výbušný.

Kondenzátory CBB60 v plastovém pouzdře tento průduch postrádají. Při silném přetížení může CBB60 nabobtnat, prasknout jeho pouzdro nebo v nejhorších případech prasknout s větší silou, zejména pokud je výplňová pryskyřice nedostatečná nebo zestárlá. Toto je známý poruchový režim v nedostatečně větraných dutinách motoru čerpadla, kde je výměna kondenzátoru zpožděna za praktickou bezpečnou životnost.

Vybíjecí rezistor

Mnoho kondenzátorů CBB65 – zejména těch prodávaných na severoamerických trzích HVAC – obsahuje interní spouštěcí odpor (typicky 10 kΩ až 20 kΩ) zapojený přes svorky k vybití zbytkového napětí po odpojení jednotky. Toto je kritická bezpečnostní funkce pro servisní techniky, kteří mohou s kondenzátorem manipulovat krátce po vypnutí systému. Zbytkový náboj na 440 V AC kondenzátoru 40 µF může být smrtelný, pokud není vybitý. Kondenzátory CBB60 mohou nebo nemusí obsahovat tento odpor v závislosti na výrobci a kvalitě.

Dual-Run kondenzátory: CBB65-specifická funkce

Jedna významná kategorie produktů, která existuje v rámci rodiny CBB65, ale nemá skutečný ekvivalent v CBB60, je dvoucestný kondenzátor (na severoamerických trzích někdy označovaný jako „duální kondenzátor“ nebo „oválný kondenzátor“).

Dvouřadý kondenzátor CBB65 obsahuje dva nezávislé kondenzátorové prvky v jedné hliníkové plechovce, která sdílí společnou svorku. Tyto tři svorky jsou obvykle označeny HERM (hermetický kompresor), FAN (motor ventilátoru kondenzátoru) a COM (společný) . To spojuje to, co by jinak byly dva samostatné kondenzátory do jedné jednotky, což šetří místo a náklady v zařízení HVAC.

Běžné konfigurace dvouchodých kondenzátorů zahrnují hodnoty jako:

• 35 µF 5 µF / 440 VAC (středně velký obytný split systém)
• 45 µF 5 µF / 440 VAC (větší obytné nebo lehké komerční)
• 55 µF 7,5 µF / 440 VAC (kompresor s vyšší kapacitou)
• 80 µF 10 µF / 370 VAC (spuštění těžkého komerčního kompresoru)

Tato duální konfigurace je fyzicky praktická pouze ve formátu kovové plechovky, protože dva samostatné prvky navinuté fólie potřebují dostatečný prostor a tepelné řízení. Plastové pouzdro ve stylu CBB60 by tuto konfiguraci spolehlivě nepodporovalo za podmínek vysokoteplotního kompresoru, což je další důvod, proč platforma CBB65 zůstává dominantní v HVAC.

Certifikační standardy a shoda

Oba kondenzátory CBB60 a CBB65 se řídí čínským národním standardem GB/T 3667 , která pokrývá kondenzátory střídavého motoru. Kategorie produktů, do kterých spadají do této normy, však odrážejí jejich odlišné požadavky. Kromě čínských standardů mají kondenzátory prodávané na globálních trzích další certifikace.

• Kondenzátory CBB60 obvykle nesou označení CE pro evropské trhy a certifikaci UL/CUL pro Severní Ameriku, pokud se používají při výměně motoru čerpadla a ventilátoru.
• Kondenzátory CBB65 pro severoamerický trh HVAC podléhají UL 810 (Standardní pro kondenzátory) a musí vyhovovat požadavkům UL pro použití v uvedených zařízeních HVAC. Mnohé také nesou označení shody CSA a RoHS.

Při výměně kondenzátorů v zařízení, které bylo původně certifikováno konkrétním typem kondenzátoru, může nahrazení necertifikované součásti nebo součásti jiné kategorie technicky zrušit certifikaci zařízení a způsobit problémy se zodpovědností, zejména v komerčních instalacích podléhajících pravidelné kontrole.

Jak číst označení na každém kondenzátoru

Oba kondenzátory CBB60 a CBB65 tisknou své klíčové specifikace přímo na pouzdro. Pochopení těchto značek umožňuje přesný výběr náhrady bez dohadů.

Typický štítek kondenzátoru CBB60 může znít:

CBB60 — 30 µF ± 5 % — 450 VAC — 50/60 Hz — 85 °C

Typický štítek kondenzátoru CBB65 může znít:

CBB65A — 45 5 µF ± 5 % — 440 VAC — 50/60 Hz — 105 °C — P2 (třída vybíjecího rezistoru)

Přípona "A" v CBB65A běžně označuje přítomnost vnitřního vybíjecího odporu. Hodnota duální kapacity (např. 45 5 µF) ji okamžitě identifikuje jako jednotku se dvěma chody. Jmenovité napětí 440 VAC a jmenovitá teplota 105 °C potvrzují, že je určen pro provoz kompresoru.

Při výměně jednoho z kondenzátorů, přizpůsobení všechny tři klíčové parametry —hodnota kapacity, jmenovité napětí a jmenovité teploty — jsou zásadní. Nahrazení nižším napětím nebo nižší teplotou není nikdy přijatelné. Vyšší napětí nebo vyšší teplota jsou jako náhrada elektricky bezpečné, i když je třeba ověřit i fyzické rozměry.

Očekávání životnosti a modely degradace

Životnost kondenzátoru silně závisí na provozní teplotě, napěťovém namáhání a pracovním cyklu. CBB60 i CBB65 jsou typy s metalizovanou fólií, které obecně vydrží déle než elektrolytické kondenzátory v provozu střídavých motorů, ale jejich očekávaná životnost se liší kvůli podmínkám jejich aplikace.

Životnost CBB60

V typickém provozu motoru čerpadla nebo motoru ventilátoru při mírných okolních teplotách (pod 40 °C) může kvalitní kondenzátor CBB60 dosáhnout 30 000 až 50 000 provozních hodin než dojde k výraznému posunu kapacity. U zařízení pro sezónní použití (jako je bazénové čerpadlo běžící 8 hodin denně během 6měsíční sezóny) to znamená zhruba 10 až 17 let provozu. Ve špatně větraných skříních nebo v blízkosti tepelných zdrojů však může dojít k prudkému poklesu – některé jednotky selžou během 3 až 5 let ve skříních vysokoteplotních čerpadel.

Životnost CBB65

Pro servis kompresoru HVAC je obvykle určen kondenzátor CBB65 v kvalitní konstrukci 60 000 hodin nebo více při jmenovité teplotě. Reálné provozní podmínky HVAC jsou však pro kondenzátory náročné. Napěťové rázy způsobené událostmi v rozvodné síti, opakované tvrdé starty kompresoru a trvalý provoz při okolní teplotě nad 40 °C mohou snížit efektivní životnost na 8 až 15 let v rezidenčních aplikacích. To je důvod, proč servisní technici HVAC v horkém klimatu často doporučují proaktivní výměnu kondenzátoru každých 7 až 10 let, a to ještě předtím, než dojde k viditelnému selhání.

Posun kapacity je nejběžnějším režimem degradace u obou typů. Kondenzátor, který ztratil více než 10 % své jmenovité kapacity, může způsobit, že motor odebere vyšší proud, bude se více zahřívat a bude mít sníženou účinnost – i když zcela nezklamal. Měření kapacity kapacitním měřičem při běžné údržbě to dokáže zachytit dříve, než způsobí poruchu kompresoru.

Zaměnitelnost: Můžete nahradit jeden druhým?

Toto je jedna z nejpraktičtějších otázek, která vyvstává při kazatelské službě a scénářích výměny.

Stručně řečeno: CBB65 může nahradit CBB60 ve většině aplikací, ale CBB60 by neměl nahradit CBB65 v kompresorových aplikacích.

Pokud potřebujete náhradu za kondenzátor CBB60 motoru čerpadla a je k dispozici jednotka CBB65 s odpovídající kapacitou a vyšším jmenovitým napětím, bude fungovat elektricky a díky lepším tepelným charakteristikám může skutečně překonat původní životnost. Budete muset vyřešit rozdíl mezi typy svorek (šroubová svorka vs. vodič vodiče) pomocí vhodných konektorů.

Jít opačným směrem – instalace kondenzátoru CBB60 do aplikace kompresoru HVAC – se nedoporučuje z několika důvodů:

• Teplotní jmenovitá hodnota CBB60 (často 85 °C) může být nedostatečná pro trvalé okolní podmínky kompresoru.
• Jmenovité napětí (250 VAC společné na CBB60) není kompatibilní s provozem kompresoru 370–440 VAC.
• Vodiče nejsou vhodné pro vibrační prostředí kompresorové jednotky bez dodatečného odlehčení tahu.
• Žádný přetlakový ventil znamená nebezpečnější poruchový režim při tepelném namáhání.
• Nepřítomnost dvoukolové konfigurace znamená, že tam, kde obvykle slouží jedna dvoukolová jednotka CBB65, by byly potřeba dvě samostatné jednotky.

Zvažte cenu a dostupnost

Z pohledu komerčních zdrojů zaujímají kondenzátory CBB60 a CBB65 různé úrovně trhu.

Kondenzátory CBB60 jsou velkoobjemové komoditní komponenty. Standard 20 µF / 450 VAC CBB60 od středního výrobce stojí zhruba 0,80 až 2,50 USD za jednotku v objemových objednávkách. Jsou široce dostupné od distributorů elektroniky, dodavatelů dílů zařízení a online tržišť po celém světě.

Kondenzátory CBB65, zejména dvoukolové typy pro použití v oblasti HVAC, vyžadují vyšší ceny, což odráží jejich složitější konstrukci a materiály vyšší kvality. A 45 5 µF / 440 VAC dual-run CBB65 obvykle náklady 4 až 15 USD za jednotku v maloobchodě, přičemž značkové jednotky od hlavních dodavatelů HVAC OEM někdy dosahují 20 až 30 USD. Padělané a nestandardní kondenzátory CBB65 jsou zdokumentovaným problémem na trhu náhradních dílů HVAC – jednotky s hliníkovými plechovkami, ale neadekvátní vnitřní konstrukcí způsobily selhání kompresoru tím, že rychle vybočily z tolerance nebo předčasně selhaly vlivem tepla. Doporučuje se nákup od renomovaných distributorů a ověření značek UL
