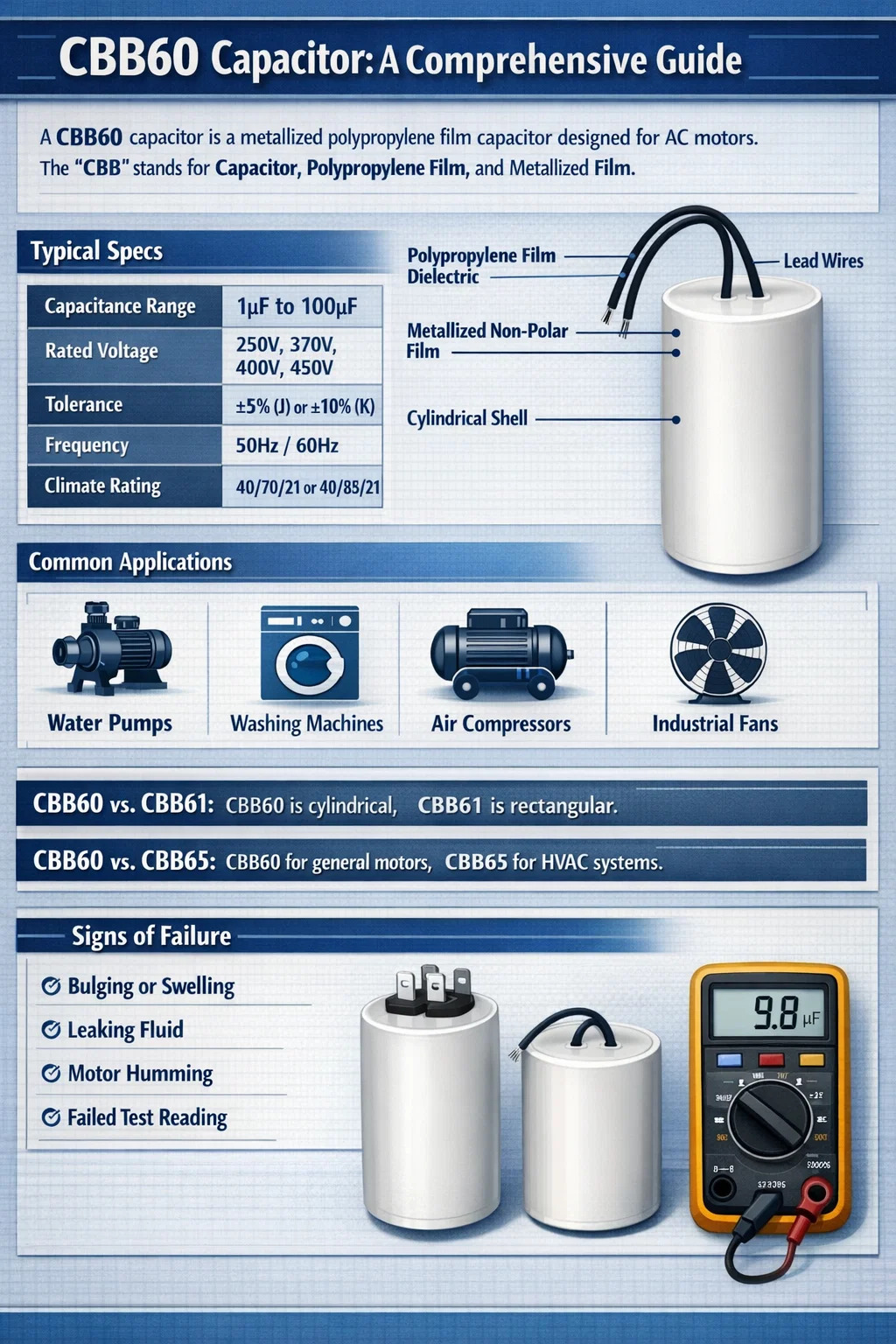

Co je to kondenzátor CBB60?

Přímá definice kondenzátoru CBB60

A kondenzátor CBB60 je specializovaný typ kondenzátoru z metalizované polypropylenové fólie určený především pro aplikace střídavých motorů. Označení "CBB" znamená jeho materiálové složení: "C" pro kondenzátor, "B" pro dielektrikum polypropylenové fólie a druhé "B" pro nepolární metalizovanou fólii. Tyto kondenzátory jsou oficiálně klasifikovány jako provozní kondenzátory, což znamená, že zůstávají v obvodu, když motor běží, aby udržely točivý moment a zlepšily účinnost.

CBB60, zkonstruovaný ve válcovém plastovém nebo hliníkovém plášti, se vyznačuje svými samoopravnými vlastnostmi a vysokým izolačním odporem. Nejčastěji se vyskytuje v domácích spotřebičích, jako jsou pračky, vodní čerpadla a vzduchové kompresory, které obvykle zvládají napětí mezi 250 V AC a 450 V AC.

Technické specifikace a konstrukce

CBB60 využívá tenkou vrstvu kovu (často hliníku nebo zinku) vakuově nanesenou přímo na povrch polypropylenové fólie. Tato konstrukce umožňuje, aby se kondenzátor "samoopravoval", což znamená, že pokud dojde k dielektrickému průrazu v důsledku napěťové špičky, tenká metalizovaná vrstva se odpaří kolem bodu selhání, izoluje poruchu a umožní kondenzátoru pokračovat ve funkci.

Klíčové parametry výkonu

Aby byla zajištěna dlouhá životnost střídavého motoru, musí CBB60 splňovat specifické průmyslové normy. Níže jsou uvedeny typické technické údaje na standardní jednotce CBB60:

Běžné aplikace kondenzátorů CBB60

Primárním účelem kondenzátoru CBB60 je pomáhat jednofázovým střídavým motorům. V těchto systémech nemůže jediná fáze napájení vytvořit točivé magnetické pole potřebné ke spuštění nebo hladkému chodu motoru. Kondenzátor vytváří fázový posun v pomocném vinutí, čímž simuluje druhou fázi.

Kondenzátory CBB60 se používají v následujících zařízeních:

• Vodní čerpadla: Nezbytná pro čerpadla hlubokých studní a zahradní zavlažovací systémy pro udržení konstantního točivého momentu.
• Pračky: Používají se k usnadnění obousměrného otáčení bubnu nebo míchadla.
• Vzduchové kompresory: Pomáhá motoru překonat protitlak stlačeného vzduchu při spouštění.
• Průmyslové ventilátory: Zajišťují stabilní provoz pro velké výfukové a ventilační motory.

Odlišení CBB60 od jiných kondenzátorů

Pro personál údržby je životně důležité odlišit CBB60 od jiných běžných typů, jako je CBB61 nebo CBB65, aby nedošlo k selhání zařízení.

CBB60 vs. CBB61

Zatímco oba jsou polypropylenové kondenzátory, CBB61 je typicky obdélníkový a používá se pro menší zátěže, jako jsou stropní ventilátory. CBB60 je válcový a zvládá vyšší proudové nároky větších spotřebičů, jako jsou čerpadla.

CBB60 vs. CBB65

CBB65 je obvykle zapouzdřen v oválném nebo kulatém hliníkovém pouzdře a je speciálně navržen pro klimatizační (HVAC) systémy. Kondenzátory CBB60 jsou všestrannější a používají se v širší řadě domácích spotřebičů poháněných motorem pro všeobecné použití.

Indikátory bezpečnosti a údržby

V průběhu času se kondenzátor CBB60 degraduje vlivem tepla a elektrického namáhání. Včasná identifikace vadné jednotky může zabránit poškození vinutí motoru, jehož výměna je podstatně dražší než výměna samotného kondenzátoru.

Sledujte tyto konstruktivní známky selhání:

1. Fyzické vyboulení: Pokud se válcová horní část CBB60 zdá být zaoblená nebo nafouklá, vnitřní tlak se zvýšil v důsledku poruchy.
2. Unikající kapalina: Zatímco mnoho CBB60 je „suchých“ (naplněných pryskyřicí), některé obsahují olej. Jakýkoli únik kapaliny je známkou narušeného těsnění.
3. Bzučení motoru: Pokud motor hučí, ale netočí se, CBB60 pravděpodobně ztratil svou kapacitu (µF) a již nemůže zajistit potřebný fázový posun.
4. Testování: Zdravý CBB60 by měl při testování multimetrem číst v rozmezí ±5 % své jmenovité hodnoty mikrofaradů (µF).
