Jak připojíte kondenzátor CBB60?

Přímá odpověď: Jak a Kondenzátor CBB60 Připojuje se

Kondenzátor CBB60 se připojuje paralelně přes pomocné (běhové) vinutí motoru – ne v sérii s hlavním napájecím vedením. Jeho dva terminály jsou nepolarizované, takže se nemusíte obávat žádné pozitivní nebo negativní stránky. Jedna svorka vede k pomocnému vedení vinutí motoru a druhá se připojuje ke svorce síťového napětí (stejný bod, který napájí hlavní vinutí). To vytváří fázový posun, který motor potřebuje ke generování točivého momentu a efektivnímu chodu.

U nejběžnějšího scénáře — jednofázového motoru čerpadla s externím kondenzátorem — jak přívodní vodič pod proudem, tak pomocný vodič motoru dopadnou na CBB60, zatímco neutrál se připojí přímo ke společné svorce motoru. Motor běží, protože proud přes kondenzátor vede napájecí napětí zhruba o 90 stupňů a vytváří točivé magnetické pole, které jednofázové napájení samo o sobě nemůže vytvořit.

Než se dotknete jakéhokoli vedení, vypněte jistič, ověřte nulové napětí na svorkách motoru pomocí multimetru a vybijte kondenzátor přes odpor 20 000 ohmů. Nabitý CBB60 dimenzovaný na 450 VAC může po odpojení napájení udržet smrtící napětí několik hodin.

Proč v obvodu existuje kondenzátor CBB60

Jednofázové střídavé motory se nemohou samovolně spustit. Jednofázové napájení vytváří pulzující magnetické pole, které obrátí směr 100 nebo 120krát za sekundu (v závislosti na frekvenci sítě 50 Hz nebo 60 Hz), ale nemá žádnou vlastní rotaci. K roztočení rotoru potřebuje motor dvě magnetická pole posunutá jak v prostoru, tak v čase – což efektivně simuluje dvoufázový výkon.

Provozní kondenzátor CBB60 zajišťuje časový posun. Protože proud přes kondenzátor vede napětí přes něj přibližně o 90 stupňů, proud v pomocném vinutí je mimo fázi s proudem v hlavním vinutí. Tyto dva offsetové proudy vytvářejí dvě prostorově oddělená magnetická pole, která společně vytvářejí rotační efekt, uvádějí rotor do pohybu a udržují jej po celou dobu provozu.

Na rozdíl od spouštěcího kondenzátoru – který je vypnut z okruhu odstředivým spínačem, jakmile motor dosáhne zhruba 75 % jmenovité rychlosti – zůstává CBB60 během provozu nepřetržitě připojen. To je důvod, proč používá konstrukci metalizované polypropylenové fólie spíše než elektrolytickou chemii: musí tolerovat nepřetržité střídavé napětí bez degradace. Běžné jmenovité hodnoty CBB60 pro rozpětí motorů čerpadel 6 µF až 100 µF , s jmenovitým napětím 250 VAC nebo 450 VAC.

Nástroje a materiály, které je třeba shromáždit před zahájením

Mít po ruce správné vybavení před začátkem zabraňuje improvizaci uprostřed práce, která vede k nebezpečným zkratkám.

• Digitální multimetr s funkcemi měření střídavého napětí a kapacity (µF).
• Vybíjecí rezistor: 20 000 ohmů (20 kΩ) s jmenovitým výkonem 5 W nebo vyšším , s izolovanými přívody
• Izolované šroubováky (ploché a křížové)
• Odizolovací a ráčnový krimpovací nástroj
• Rýčové konektory dimenzované tak, aby pasovaly na svorky CBB60 (typicky 6,3 mm zásuvka)
• Elektrická páska nebo lepicí teplem smrštitelná bužírka
• Klešťový ampérmetr (pro ověření proudu po instalaci)
• Schéma zapojení motoru — vytištěné na typovém štítku, uvnitř krytu svorkovnice nebo v dokumentaci motoru
• Obuv s gumovou podrážkou a napěťově izolované rukavice
• Blokovací/označovací zařízení pro jistič při práci ve sdíleném nebo komerčním prostředí

Než cokoli odstraníte, vyfotografujte stávající kabeláž alespoň ze dvou úhlů. V přeplněných rozvodných krabicích nebo krytech externích kondenzátorů má tato fotografie mnohem větší cenu než pokus o rekonstrukci kabeláže z paměti.

Postup připojení motoru čerpadla krok za krokem

Tento postup zahrnuje nejběžnější instalaci CBB60: jednofázové vodní čerpadlo nebo motor bazénového čerpadla, buď s krytem externího kondenzátoru, nebo s kondenzátorem přímo uvnitř svorkovnice motoru. Stejná logika platí pro vzduchové kompresory, pračky a motory ventilátorů HVAC.

Krok 1 — Odpojte napájení a potvrďte nulové napětí

Vypněte jistič napájení motoru. Použijte blokovací zařízení, pokud je k dispozici. Nastavte multimetr na střídavé napětí a otestujte vstupní svorky motoru. Čtení musí být 0 V před pokračováním. Nespoléhejte na to, že vypínač nebo časovač jsou v poloze vypnuto – ověřte to přímo pomocí glukometru.

Krok 2 — Vybijte stávající kondenzátor

Držte vybíjecí odpor za jeho izolované tělo. Dotkněte se současně jednoho vodiče každého z vývodů kondenzátoru a podržte jej po dobu minimálně 5 sekund. Poté proveďte sondu přes svorky pomocí multimetru nastaveného na stejnosměrné napětí – před odpojením jakýchkoli vodičů nebo přímým dotykem svorek se ujistěte, že je naměřená hodnota na nebo blízko 0 V.

Krok 3 — Zdokumentujte stávající zapojení

Pořizujte jasné fotografie. Pokud jsou barvy vodičů nejednoznačné nebo více vodičů sdílí svorku, nalepte na každý vodič malou krycí pásku, než cokoliv odstraníte. Všimněte si, které vodiče byly připojeny ke každé svorce kondenzátoru a kam jdou druhé konce těchto vodičů v obvodu.

Krok 4 — Vyjměte starý kondenzátor

Vytáhněte lopatkové konektory z vývodů kondenzátoru. Pokud jsou zkorodované a odolávají vyjmutí, použijte k uchopení těla konektoru izolované kleště – nikdy netahejte za samotný drát, protože by to mohlo přerušit zalisování. Odšroubujte nebo odepněte montážní držák a vyjměte starý kondenzátor. Dejte to stranou; nezkratujte jeho svorky dohromady ani jej neumisťujte volně do kovové skříňky na nářadí.

Krok 5 — Identifikujte svorky motoru

Najděte svorkovnici motoru a porovnejte štítky se schématem zapojení. U třívodičového motoru (nejběžnější konfigurace) jsou svorky:

• Běžné (C): Sdílené spojení mezi hlavním a pomocným vinutím; připojuje k neutrálu
• Hlavní (M nebo R): Volný konec hlavního vinutí; připojuje k síťovému napětí
• Start/Run (S): Volný konec pomocného vinutí; se připojuje k jedné svorce CBB60

Pokud štítky svorek chybí nebo jsou nečitelné, identifikujte je měřením odporu. Změřte odpor mezi všemi třemi páry vodičů. Dvojice s nejvyšší odolnost je M–S (obě vinutí v sérii). Pár s nejnižším odporem je C–M ​​(samotné hlavní vinutí, těžší drát). Střední odpor je C–S (samotné pomocné vinutí). Drát společný se dvěma nejnižšími hodnotami je C.

Krok 6 — Proveďte připojení CBB60

Standardní připojení pro kondenzátorový jednofázový motor:

• CBB60 Terminál 1 → Svorka pomocného vinutí motoru (S nebo Z1)
• CBB60 Terminál 2 → Svorka síťového napětí (L1, stejná svorka, která napájí hlavní vinutí)
• neutrální (N) → Společná (C) svorka motoru přímo, ne přes kondenzátor

Pokud jsou staré konektory zkorodované nebo zdeformované, nalisujte na konce drátů čerstvé spojky. Zatlačte každý lopatkový konektor úplně na jeho kondenzátorovou svorku, dokud nezapadne s cvaknutím nebo pevným odporem. Konektor, který lze vyjmout lehkým tlakem prstu, není správně usazen.

Krok 7 — Bezpečně namontujte kondenzátor

Upevněte CBB60 do držáku nebo popruhu tak, aby nemohl volně vibrovat. Vibrace motoru přenášené do nepodporovaného kondenzátoru časem unavují vnitřní spoje vodičů a nakonec způsobí selhání přerušeného obvodu. Ujistěte se, že se tělo kondenzátoru nedotýká horkých povrchů motoru, ostrých kovových hran nebo pohyblivých částí, jako jsou lopatky ventilátoru nebo řemenové pohony.

Krok 8 — Obnovte napájení a otestujte provoz

Nasaďte kryt svorek nebo zavřete kryt kondenzátoru. Obnovte napájení jističe a sledujte start motoru. Mělo by dosáhnout plné rychlosti během 1 až 3 sekund bez zaváhání, hučení nebo opakovaných pokusů. U čerpadla by měl průtok vody začít okamžitě. Pokud motor hučí, aniž by se otáčel, okamžitě vypněte napájení – odebírá proud při zablokovaném rotoru (obvykle 5 až 7krát větší než normální provozní proud) a během 20 až 30 sekund se přehřeje a poškodí vinutí.

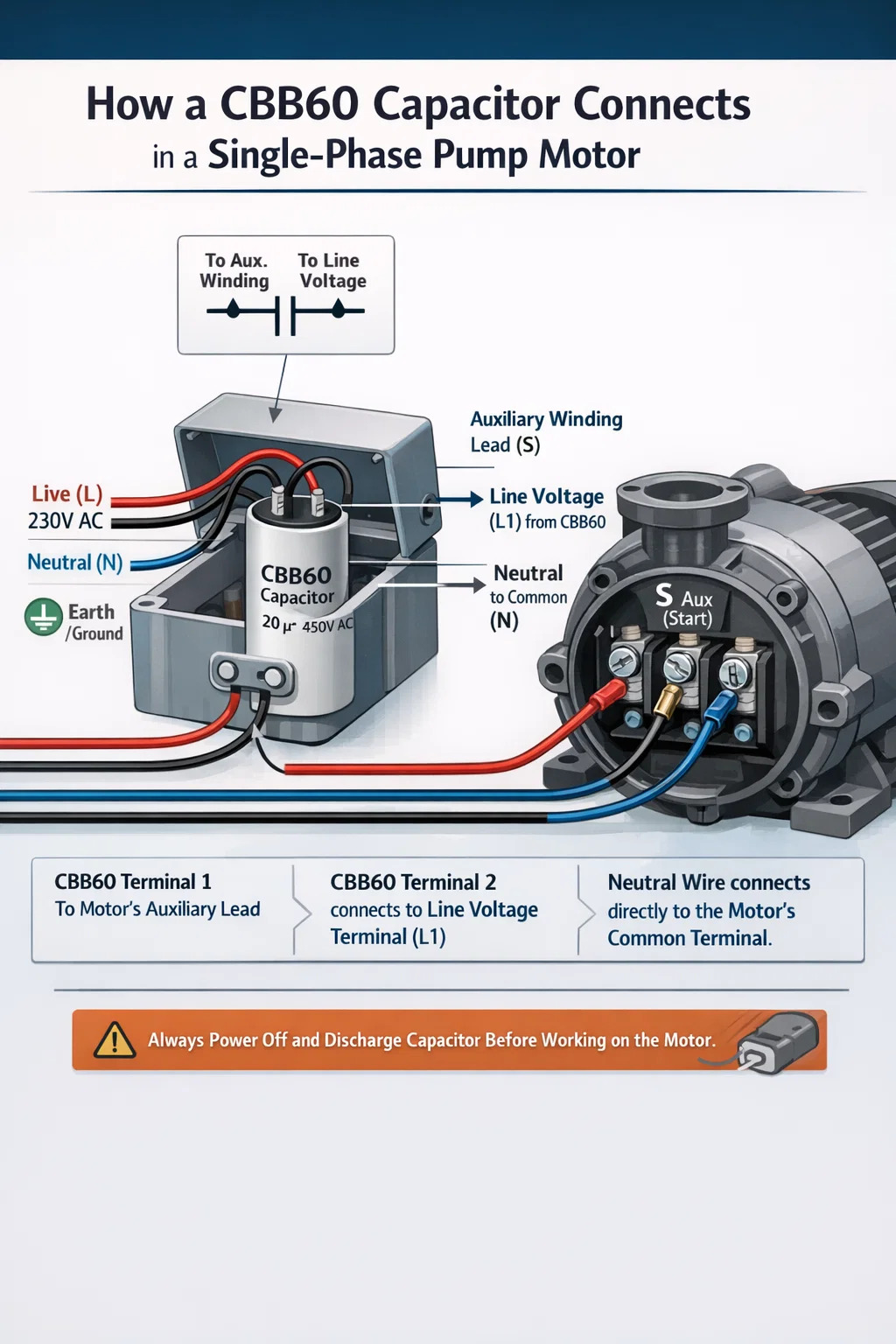

Zapojení CBB60 do krytu externího kondenzátoru

Mnoho jednofázových motorů čerpadel – zejména povrchových čerpadel, periferních čerpadel a ovládacích skříní ponorných čerpadel – montuje CBB60 do samostatného plastového nebo kovového krytu, nikoli do vlastní svorkovnice motoru. Toto uspořádání zjednodušuje výměnu kondenzátoru a chrání součást před teplem motoru.

Vnější kryt má obvykle čtyři svorky nebo dva páry vstupních bodů vodičů. Kabeláž uvnitř je uspořádána takto:

• Síť pod napětím (L) vstupuje do krytu a připojuje se k jedné svorce CBB60 a také prochází k hlavnímu vedení vinutí motoru
• Vodič pomocného vinutí motoru se připojuje k druhé svorce CBB60 uvnitř krytu
• Neutrál sítě (N) prochází přímo ke společné svorce motoru, aniž by se dotkl kondenzátoru
• Uzemnění se připojuje k rámu motoru a neinteraguje s obvodem kondenzátoru

Pokud je skříň uzavřená nebo polouzavřená jednotka prodávaná jako kompletní sestava, CBB60 uvnitř je předem zapojená a instalační technik pouze připojí kabely síťového napájení a letmé vodiče motoru k externím svorkám krabice. V tomto případě je jediným rozhodnutím zajistit, aby náhradní CBB60 nainstalovaná uvnitř krabice přesně odpovídala původní specifikaci.

Některé externí boxy obsahují konkrétní velikost fyzického kondenzátoru a rozteč svorek. Před objednáním výměny změřte rozměry původní jednotky – výšku, průměr (u kulatých pouzder) a rozteč svorek. CBB60 se správnými elektrickými parametry, ale nesprávnými fyzickými rozměry nemusí pasovat na montážní držák, i když by bylo zapojení identické.

Konfigurace připojení CBB60 pro různé typy motorů

Označení svorek a fyzické uspořádání se mezi výrobci motorů a aplikací liší, ale základní vztah mezi obvody je vždy stejný: CBB60 paralelně přemosťuje cestu pomocného vinutí. Níže uvedená tabulka mapuje nejběžnější konfigurace.

Přečtěte si schéma zapojení motoru, abyste našli správné svorky

Schéma zapojení motoru zcela odstraňuje dohady. Je vytištěno na štítku nalepeném na krytu motoru, uvnitř víka svorkovnice nebo na samostatném datovém listu. Naučit se extrahovat dvě informace, které potřebujete – kde jsou konce pomocného vinutí a která svorka nese síťové napětí – trvá méně než minutu, jakmile znáte symboly.

Symbol kondenzátoru na schématech motoru

CBB60 je zobrazen jako dvě paralelní vertikální čáry stejné velikosti (nepolarizovaný typ AC). Jeden řádek symbolu se připojuje k symbolu pomocné cívky vinutí; druhé vedení se připojuje k trase síťového napětí. Postupujte podle těchto dvou připojovacích bodů na schématu k fyzickým štítkům svorek na motoru a to jsou vaše dva připojovací body CBB60.

Systémy označování terminálů podle regionu

• IEC / evropské: Svorky hlavního vinutí U1, U2; svorky pomocného vinutí Z1, Z2. CBB60 se připojuje přes Z1 a Z2 (nebo Z1 do U1 v některých konfiguracích)
• Severní Amerika: Svorky označené T1, T2, T3 nebo pojmenované Common, Run, Start. CBB60 se připojuje mezi Run a Start (nebo Start a síťové napětí)
• Čínské čerpadlové motory (většina aplikací CBB60): Barevně označené vodiče spíše než označené svorky. Černá = hlavní vinutí, červená = pomocné vinutí, žluto-zelená = zem. CBB60 se připojuje mezi červený vodič a černý vodič (strana vedení)

Hledání svorek bez diagramu pomocí měření odporu

U třívodičového motoru bez dostupného schématu použijte multimetr v ohmovém režimu k měření odporu mezi všemi třemi kombinacemi vodičů:

• Zaznamenejte všechny tři hodnoty: A–B, A–C, B–C
• Nejvyšší odporový pár je Main–Start (obě vinutí v sérii). Příklad: 23 Ω
• Nejnižší odporový pár je Common–Main (pouze hlavní vinutí, silnější drát). Příklad: 8 Ω
• Střední odporový pár je Common–Start (pouze pomocné vinutí, tenčí drát). Příklad: 15 Ω
• Drát objevující se v nejnižších i středních hodnotách je společný (C)
• CBB60 se připojuje mezi Start (S) a linkovou svorkou (stejný vodič jako hlavní napájecí bod)

Tato metoda funguje spolehlivě na jakémkoli standardním jednofázovém motoru s kondenzátorem bez ohledu na označení, stáří nebo zemi výroby.

Kritické chyby v zapojení a jejich důsledky

Každá z následujících chyb vytváří předvídatelný a diagnostikovatelný výsledek. Jejich znalost předem zabraňuje přepracování, chrání motor a zabraňuje bezpečnostním rizikům.

Zapojení CBB60 do série s Power Line

Umístění kondenzátoru mezi napájecí zdroj a vstup motoru – spíše než přes pomocné vinutí – omezuje proud, který může motor odebírat přes impedanci kondenzátoru. Při 50 Hz má kondenzátor 25 µF impedanci zhruba 127 ohmů, což při 230 V omezuje proud na méně než 1,8 A. Typický 750 W motor čerpadla vyžaduje k provozu 3 až 4 A. Motor se při jakékoli smysluplné zátěži nespustí nebo se zastaví a kondenzátor bude vystaven proudovému namáhání mimo své konstrukční parametry.

Použití nesprávné hodnoty kapacity

Konstruktéři motorů přesně vypočítají požadovanou kapacitu pro každou konfiguraci vinutí. CBB60 20 % pod jmenovitou kapacitou znatelně snižuje rozběhový moment a způsobuje, že motor běží více než je předepsáno. Kondenzátor o 20 % nad jmenovitou hodnotu způsobuje nadměrný proud pomocným vinutím, přehřívá ho a zhoršuje izolaci vinutí rychleji než normálně. Vždy se přesně shodujte s hodnotou µF nebo se držte v rozmezí ±5 % specifikace na typovém štítku motoru.

Podhodnocené napětí

250 VAC jmenovitý CBB60 v 230 V systému má pouze 9% napěťovou rezervu nad jmenovitým napájením. Kolísání síťového napětí ±10 % je standardní ve většině zemí. Během vysokonapěťové události může kondenzátor vidět 253 V – již nad jeho jmenovitým výkonem. Nainstalujte a 450 VAC jmenovité CBB60 v jakékoli aplikaci 230 V, aby byla zajištěna dostatečná rezerva proti normálním kolísání napětí a přechodným špičkám.

Uchycení volného konektoru rýče

Konektor, který není zcela usazen na svorce CBB60, zavádí přechodový odpor na přechodu. Při zatěžovacím proudu tento odpor generuje teplo, které oxiduje kontaktní plochy a dále zvyšuje odpor v destruktivním cyklu. Konečným výsledkem je buď přerušované spouštění motoru nebo spálený konektor. Každý rýč by měl vyžadovat pevný tlak ruky k sezení a neměl by být vyjímatelný jemným tahem bez nástroje.

Přeskakování vybíjení kondenzátoru

CBB60 dimenzovaný na 450 VAC si může po odpojení napájení udržet nabití blížící se tomuto napětí několik hodin. Energie uložená v kondenzátoru 40 µF nabitém na 400 V je 3,2 joulu – dost na to, aby při kontaktu s hrudníkem způsobila vážné popáleniny nebo srdeční příhodu. Nikdy se nedotýkejte vývodů kondenzátoru, nedovolte, aby se vzájemně dotýkaly, ani nedovolte nástrojům, aby je přemostily, aniž byste nejprve dokončili vybíjecí proceduru s odporem a neověřili 0 V pomocí multimetru.

Ověření, zda je připojení CBB60 po zapnutí správné

Tři rychlé kontroly po obnovení napájení potvrzují, že instalace je elektricky správná a motor pracuje v rámci specifikací.

Kontrola 1 — Vyčistěte start motoru

Motor by měl zrychlit z klidu na plnou rychlost za 1 až 3 sekundy bez slyšitelného hučení, zaváhání nebo skřípání. Bzučení bez otáčení hřídele znamená, že motor je zablokován – vypněte napájení do 5 sekund, abyste předešli poškození vinutí, a znovu zkontrolujte kabeláž.

Kontrola 2 — Provozní proud v rámci jmenovitého štítku

Upevněte ampérmetr kolem živého vodiče a změřte provozní proud po 2 až 3 minutách provozu pod zátěží. Odečet by měl být na nebo pod proudem při plném zatížení (FLA) na typovém štítku motoru. Hodnota více než 10 % nad jmenovitým štítkem FLA za normálních podmínek zatížení ukazuje na nesoulad kapacity nebo chybu zapojení, které by měly být prošetřeny před pokračováním v provozu.

Kontrola 3 — Napětí mezi svorkami CBB60 za chodu

Při běžícím motoru pečlivě změřte střídavé napětí na dvou svorkách CBB60 pomocí multimetru nastaveného na střídavé napětí. Ve správně zapojeném motoru s provozem kondenzátoru je toto napětí typicky 1,1 až 1,5 násobek napájecího napětí — pro napájení 230 V počítejte s načtením 250 až 340 V na svorkách kondenzátoru. To je normální: vyplývá to z rezonanční interakce mezi kondenzátorem a indukčností vinutí motoru. Hodnota přesně stejná nebo nižší než napájecí napětí může znamenat, že kondenzátor není ve skutečnosti v obvodu nebo je nesprávně zapojen.

Výběr správné náhrady CBB60 před provedením jakéhokoli připojení

Správné připojení CBB60 je přímočaré. Správné připojení nesprávného CBB60 stále způsobuje poruchu nebo nedostatečnou výkonnost motoru. Před instalací ověřte tyto parametry na náhradní jednotce.

Pro jakoukoli aplikaci 230 V čerpadla nebo kompresoru je praktickým doporučením CBB60 dimenzovaný na správnou kapacitu s Jmenovité napětí 450 VAC a jmenovitá teplota 85 °C nebo vyšší . Tato kombinace poskytuje napěťovou rezervu a tepelnou světlou výšku, kterou běžná specifikace 250 VAC / 70 °C neposkytuje, zejména pro venkovní instalace nebo instalace s vysokým zatížením, kde okolní teploty často přesahují 40 °C kolem krytu motoru.
