Jak otestovat střídavý kondenzátor pomocí multimetru? | Živý test dobrého vs špatného kondenzátoru

Určení, zda je střídavý kondenzátor v klimatizaci dobrý nebo špatný, nevyžaduje profesionální znalosti elektroniky. Dokud máte multimetr s funkcí „test kapacity“, můžete se řídit těmito kroky a stát se sami poloexpertem.

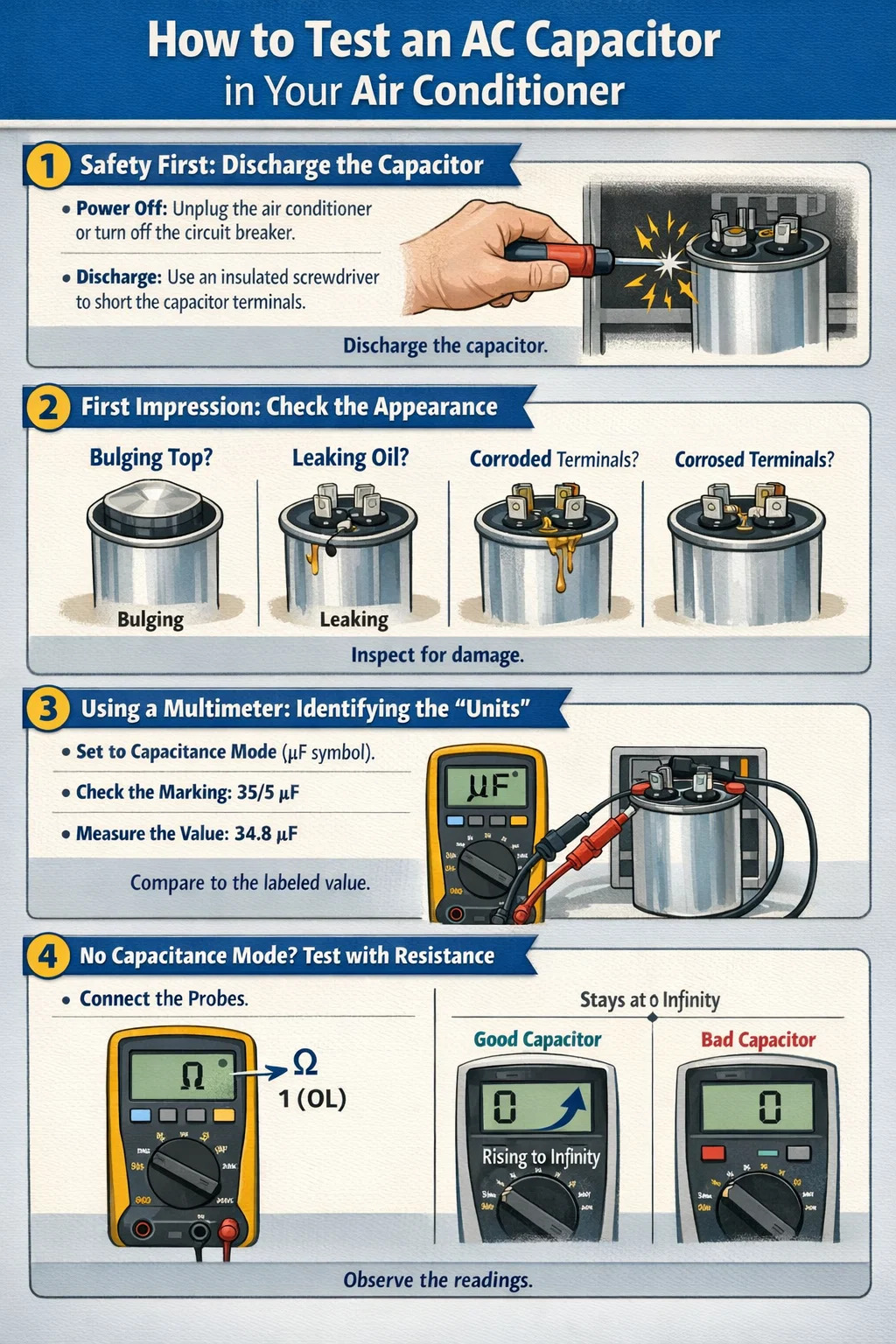

1. Bezpečnost především: Vybijte kondenzátor

Tento krok je nejdůležitější, než začnete testovat. AC kondenzátor je jako baterie; i po vypnutí napájení může stále obsahovat vysokonapěťové nabití a přímý dotyk může způsobit vážný úraz elektrickým proudem.
Vypnutí: Odpojte klimatizaci nebo vypněte jistič.
Vybití: Najděte šroubovák s dobře izolovanou rukojetí a pomocí kovové tyče se současně dotkněte dvou (nebo tří) vývodů kondenzátoru. Pokud uslyšíte „puknutí“ nebo uvidíte malou jiskru, znamená to, že zbytkový náboj byl vybit.

2. První dojem: Zkontrolujte vzhled

Některé vadné AC kondenzátory není třeba ani testovat přístrojem; můžete zjistit pouhým pohledem na ně:
Vyboulení: Horní část kondenzátoru by měla být plochá. Pokud je vyboulený jako zkvašený chléb, je určitě zlomený.
Unikající olej: Pokud zespodu nebo shora uniká olejovitá kapalina, znamená to vnitřní poškození.
Koroze: Silně zkorodované svorky mohou také vést ke špatnému kontaktu.

3. Použití multimetru: Identifikace "jednotek"

Nastavte multimetr na rozsah měření kapacity (obvykle označený symbolem –|(– nebo označený nF/μF).
Zkontrolujte označení: Každý střídavý kondenzátor bude mít na své straně napsanou hodnotu kapacity. Například „35/5 μF“ znamená, že se jedná o duální kondenzátor, přičemž větší je 35 a menší 5.
Změřte skutečnou hodnotu: Umístěte sondy multimetru na odpovídající svorky (např. „C“ a „HERM“ pro měření sekce kompresoru, „C“ a „FAN“ pro měření sekce ventilátoru).
Porovnat: Pokud se naměřená hodnota výrazně liší od označené hodnoty (např. označená 35, ale naměřená hodnota je pouze 10, nebo se vůbec nečte), znamená to, že kondenzátor je „slabý“ a je třeba jej vyměnit.

4. Co když není žádný kapacitní rozsah? Použijte rozsah odporu k "poslouchání jeho srdce"

Pokud váš multimetr nemá vyhrazenou funkci měření kapacity, můžete jej zhruba posoudit pomocí rozsahu odporu (Ω):
Dynamické pozorování: Připojte sondy a sledujte čísla na obrazovce. Dobrý kondenzátor bude vykazovat malé číslo, které se rychle zvýší a nakonec zobrazí nekonečno (nebo "1"/"OL").
Princip: Je to proto, že baterie v multimetru nabíjí kondenzátor. Pokud číslo zůstane nezměněno nebo vždy zobrazuje 0, pak je AC kondenzátor určitě vadný.

5. Společné znaky dobrých a špatných kondenzátorů
