Vysvětlené velikosti kondenzátorů: Průvodce rozměry a hodnocením kondenzátorů CBB60

Rychlá odpověď: velikosti kondenzátorů jsou definovány třemi propojenými čísly – kapacita v mikrofaradech (uF), jmenovité napětí ve VAC a rozměry fyzického pouzdra (průměr a výška v mm). A kondenzátor CBB60 je metalizovaný polypropylenový filmový kondenzátor vyrobený speciálně pro jednofázové střídavé motory a jeho fyzická velikost roste v souladu s jeho mikrofaradovým hodnocením, protože větší kapacita vyžaduje více navinutého filmu uvnitř stejného konstrukčního stylu. Přizpůsobení správné velikosti kondenzátoru motoru není volitelné – předimenzovaná nebo poddimenzovaná jednotka zkracuje životnost motoru, zvyšuje provozní proud a zvyšuje riziko předčasného selhání kondenzátoru.

Co určuje velikosti kondenzátorů v praxi

Když technici mluví o "velikosti kondenzátorů", obvykle mají na mysli dvě samostatné, ale propojené myšlenky najednou: elektrickou velikost (kapacita a napětí) a fyzickou velikost (průměr a výška plechovky, která se musí vejít do svorkovnice motoru, krytu kompresoru nebo krytu ventilátoru). Na obojím záleží stejně. Kondenzátor se správnou mikrofaradovou hodnotou, ale nesprávnými rozměry pouzdra se jednoduše nevejde do dostupného prostoru, zatímco kondenzátor, který fyzicky pasuje, ale nese špatnou kapacitu, nepoběží motor správně.

Kapacita pro provoz motoru je téměř vždy vyjádřena v mikrofaradech, zapsaných jako uF nebo MFD a typické hodnoty pro obytná a lehká komerční zařízení spadají mezi 1,5 uF a 100 uF . Větší kompresory, čerpadla a průmyslová dmychadla mohou vyžadovat dvoucestné kondenzátory kombinující dvě hodnoty v jedné plechovce, například 35/5 uF nebo 45/7,5 uF, kde větší počet slouží kompresoru a menší počet motoru ventilátoru kondenzátoru.

Jmenovité napětí je druhou polovinou rovnice dimenzování. Běžné jmenovité hodnoty pro motorové kondenzátory jsou 250VAC, 370VAC a 440VAC. 370V nebo 440V kondenzátor může obecně nahradit pozici 250V, protože vyšší jmenovité napětí poskytuje extra bezpečnostní rezervu, ale obrácená náhrada není přijatelná a povede k dielektrickému průrazu při normálním kolísání síťového napětí.

Kondenzátor CBB60 Konstrukce a proč se její velikost mění s kapacitou

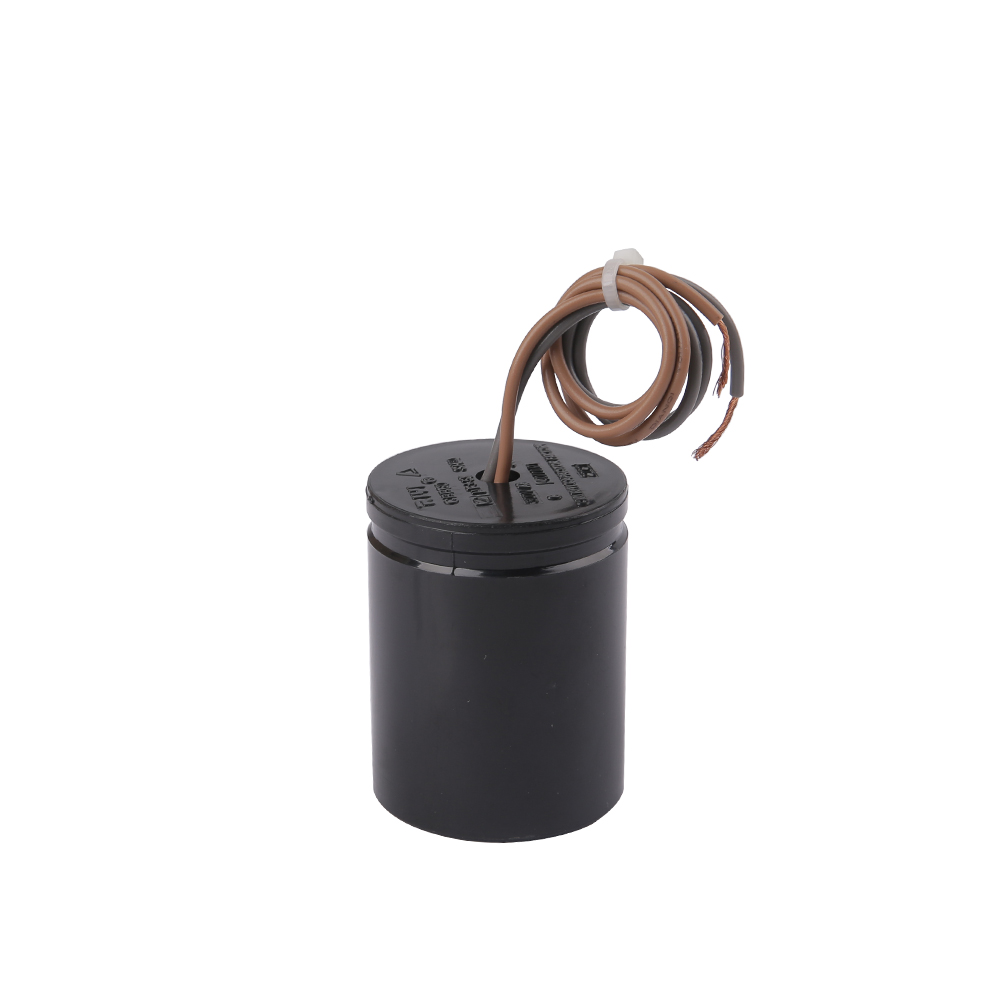

Označení CBB60 se vztahuje na řadu kondenzátorů s metalizovanou polypropylenovou fólií umístěných v kulaté hliníkové nebo hliníkové plechovce zabalené v plastu, obvykle černé nebo šedé s povrchovou úpravou samozacelující se dielektrickou fólií. Tento konstrukční styl je celosvětově dominantní volbou pro aplikace se střídavým motorem, včetně klimatizací, praček, vodních čerpadel, výfukových ventilátorů a stropních ventilátorů, a to především proto, že polypropylenová fólie nabízí nízké dielektrické ztráty, dobré samoopravné chování po malých napěťových špičkách a stabilní kapacitu v širokém teplotním rozsahu.

Uvnitř a kondenzátor CBB60 , kapacita vzniká navinutím tenkých vrstev metalizované polypropylenové fólie do těsné role. Zvýšení mikrofaradové hodnoty znamená přidání větší plochy filmu, což fyzicky znamená buď širší roli (plechovka s větším průměrem), nebo vyšší roli (vyšší plechovka), nebo obojí. To je přímý technický důvod, proč velikosti kondenzátorů neustále stoupají s rostoucí kapacitou v rámci rodiny CBB60 – 1,5 uF jednotka může být umístěna v plechovce o průměru 25 mm a výšce 45 mm, zatímco 100 uF jednotka ve stejné rodině běžně vyžaduje plechovku o průměru 50 mm a výšce 100 mm nebo více.

Možnosti tvaru pouzdra

Kondenzátory CBB60 jsou vyráběny v kulatém (cylindrickém) i oválném provedení. Oválné tělo bylo vyvinuto speciálně tak, aby se vešlo do úzkých prostorů uvnitř svorkovnic kompresoru a panelů střešních kondenzačních jednotek, kde by kulatá plechovka stejné kapacity neodstranila okolní plech. Oválné jednotky mají stejné elektrické hodnocení jako jejich kulaté protějšky při dané kapacitě a napětí, ale jejich stopa se měří odlišně – šířka podle tloušťky a výšky, spíše než průměr podle výšky.

Běžné velikosti kondenzátorů CBB60 podle kapacity a napětí

Níže uvedená tabulka uvádí typické rozměry kulatého pouzdra CBB60 při 450 VAC, nejrozšířenější jmenovité napětí pro kulaté motorové kondenzátory prodávané do ventilátorů, čerpadel a malých kompresorů. Skutečné rozměry se mezi výrobci mírně liší o několik milimetrů, takže fyzická montážní vůle by měla být vždy před objednáním objemu zkontrolována podle datového listu konkrétního dodavatele.

Typické rozměry kulatého kondenzátoru CBB60, jmenovitý výkon 450 VAC, založené na běžných údajích z průmyslového katalogu
Kapacita (uF) Průměr (mm) Výška (mm) Typické použití
2.5 25 45 Stropní ventilátor, stolní ventilátor
6 30 50 Odsávací ventilátor, malá vodní pumpa
15 35 65 Motor pračky
25 40 70 Dělený ventilátor AC kondenzátoru
50 45 85 Čerpadlo do studny, malý kompresor
100 50 105 Průmyslové dmychadlo, velký motor čerpadla

Čtení štítku kondenzátoru správně

Každý správně vyrobený kondenzátor motoru tiskne čtyři informace přímo na plechovku: kapacitu v uF, jmenovité napětí ve VAC, rozsah provozních teplot a bezpečnostní/agenturní značku. Na jednotce CBB60 štítek obvykle čte něco blízkého „35uF 450VAC 50/60Hz“ následovaný teplotním kódem, jako je -25C až 70C nebo -40C až 85C. Správným přečtením před nákupem předejdete dvěma nejčastějším chybám pole: zakoupení nesprávné kapacity pro připojený motor a zakoupení jmenovitého napětí, které je pro zdroj příliš nízké.

Toleranční kódy

Většina kondenzátorů CBB60 má toleranci plus nebo mínus 5 procent, označených písmenem J, i když některé ekonomické řady používají plus nebo mínus 10 procent, označené K. Kondenzátor, který se posunul o více než 10 procent pod svou tištěnou jmenovitou hodnotu, je obecně považován za vadný a měl by být vyměněn, spíše než znovu použit, protože poddimenzovaná efektivní kapacita způsobuje, že připojený motor odebírá mnohem vyšší provozní proud.

Jak vybrat správnou velikost kondenzátoru pro motor

Výběr velikosti kondenzátoru začíná typovým štítkem motoru, nikoli starým kondenzátorem, protože dříve nainstalovaný kondenzátor již mohl být nesprávnou náhradou. Hodnota mikrofaradu na typovém štítku, pokud je přítomna, by měla odpovídat uvedené toleranci. Pokud na typovém štítku není uvedena hodnota kondenzátoru, jak je běžné u generických motorů ventilátorů a čerpadel, dimenzování se řídí výkonem motoru a napětím pomocí standardních referenčních rozsahů sestavených z desetiletí provozních dat.

  1. Potvrďte napájecí napětí a výkon motoru z typového štítku.
  2. Porovnejte kapacitu pomocí tabulky koňských sil na mikrofarad výrobce nebo hodnoty vytištěné na vadné jednotce, pokud odpovídá původní specifikaci motoru.
  3. Zvolte jmenovité napětí stejné nebo vyšší než originál, nikdy nižší.
  4. Před dokončením velikosti skříně zkontrolujte fyzickou vůli ve svorkovnici nebo montážním držáku.
  5. Ověřte, zda typ svorek – rychlospojky proti šroubovým svorkám – odpovídá stávajícímu kabelovému svazku.

Široce používaná směrnice pro jednofázové motory je zhruba 1 uF na každých 25 až 35 wattů výstupního výkonu motoru při napájení 230 V, i když se toto číslo posouvá s konstrukcí motoru a mělo by být vždy považováno za výchozí odhad spíše než jako náhrada za hodnotu udávanou výrobcem.

Velikosti dvouproudových kondenzátorů pro kombinace kompresoru a ventilátoru

Centrální klimatizační jednotky a kondenzační jednotky tepelného čerpadla často používají jediný dvouchodý kondenzátor, který obsluhuje kompresor i motor venkovního ventilátoru z jedné plechovky. Tyto jednotky mají tři svorky označené C (společné), HERM (kompresor/hermetický) a FAN a jsou označeny dvěma hodnotami kapacity, například 40/5 uF nebo 55/7,5 uF. Větší číslo vždy odpovídá okruhu kompresoru a menší číslo okruhu ventilátoru; obrácení zapojení nepoškodí kondenzátor, ale zabrání tomu, aby se motor správně nastartoval.

Běžné páry velikosti dvouchodého kondenzátoru pro rezidenční kondenzační jednotky, 370/440 VAC, duální hodnocení
kompresor (uF) ventilátor (uF) Přibl. Průměr pouzdra (mm) Přibl. Výška pouzdra (mm)
25 3 45 75
35 5 50 85
45 7.5 50 95
55 7.5 55 100

Styly montáže a konfigurace svorek

Kromě průměru a výšky plechovky zahrnuje výběr velikosti kondenzátoru také kompatibilitu montážního hardwaru. Kondenzátory CBB60 se dodávají s několika způsoby montáže a neodpovídající styl montáže k dostupnému držáku je jednou z častějších příčin stížností na návrat na místo, i když je elektrický výkon správný.

  • Držák čepu: závitový kolík na základně, obvykle 8 mm nebo 10 mm, zapadá do kovového držáku a je zajištěn maticí – běžné u střešních a venkovních kondenzačních jednotek vystavených vibracím.
  • Upevnění na popruh: kovový pásek se upíná kolem těla plechovky – běžné u menších motorů ventilátorů a čerpadel s omezeným vnitřním prostorem.
  • Létající olověný nebo rýčový terminál: rychlospojky na horní straně plechovky pro přímé nasunutí vodičů, standardní u většiny kompaktních jednotek CBB60.
  • Šroubová svorka: nachází se u průmyslových jednotek s vyšší kapacitou, kde je průřez vodiče větší a nasazovací jazýček není adekvátní pro příslušný proud.

Teplota, zvlnění proudu a životnost

Velikost kondenzátoru a jmenovitá životnost jsou spojeny teplem. Každý mikrofarad filmu generuje malé množství vnitřních ztrát pod střídavým zvlněním proudu a tato ztráta musí být rozptýlena přes povrch plechovky. Kondenzátor, který je pro svou aplikaci poddimenzovaný, běží při vyšší relativní hustotě zvlněného proudu a stárne rychleji, zatímco správně dimenzovaná jednotka rozloží stejnou tepelnou zátěž na větší plochu povrchu fólie a vydrží déle za stejných provozních podmínek.

Údaje z testů výrobce běžně hodnotí kondenzátory CBB60 2 000 až 3 000 hodin nepřetržitého provozu při maximální jmenovité teplotě, s reálnou životností prodlužující se na 8 až 15 let v typických domácích pracovních cyklech, kdy kondenzátor není nepřetržitě napájen plným zvlněným proudem. Okolní teplota má předimenzovaný účinek: na každých 10 °C překročení jmenovitého maxima se běžně odhaduje, že očekávaná životnost kondenzátoru klesne zhruba o polovinu, a proto mají kondenzátory venkovních kondenzačních jednotek namontované na přímém slunci tendenci selhat dříve než vnitřní jednotky stejné velikosti a výkonu.

Signalizuje, že velikost kondenzátoru byla zvolena nesprávně

Kondenzátor, který má pro svůj motor špatnou velikost, jen zřídka tiše selže. Níže uvedené příznaky se obvykle objevují během dnů až několika týdnů po instalaci nesprávné náhrady.

Běžné příznaky pole spojené s nesprávným dimenzováním kondenzátoru
Symptom Pravděpodobná chyba velikosti
Motor hučí, ale nestartuje Kapacita motoru je příliš nízká
Motor běží zahřátý, vyšší odběr proudu Příliš vysoká kapacita pro motor
Během týdnů se může vyboulit nebo odvětrat Jmenovité napětí pro napájení je příliš nízké
Opakované nepříjemné vypínání při startu Špatné rozdělení dvou chodů mezi hodnoty kompresoru a ventilátoru

Často kladené otázky

Mohu použít kondenzátor CBB60 s mírně vyšším mikrofaradovým hodnocením než originál?

Malé zvýšení, obecně v rozmezí plus nebo mínus 5 až 10 procent tolerančního pásma, které je již zabudováno do většiny jednotek, je přijatelné. Překročení tohoto rozsahu zvyšuje provozní proud a zahřívání motoru a nedoporučuje se, i když se motor stále může rozběhnout.

Je větší fyzické pouzdro vždy vyšší mikrofaradovou hodnotou?

Obecně ano v rámci produktové řady a jmenovitého napětí stejného výrobce, protože pro větší kapacitu je potřeba více fólie. Velikost pouzdra se však také mění s jmenovitým napětím as hustotou vnitřního vinutí různých výrobců, takže dva kondenzátory se stejnou mikrofaradovou hodnotou od různých dodavatelů mohou mít výrazně odlišné rozměry plechovky.

Co se stane, když je pouzdro příliš velké na to, aby se vešlo do původní montážní konzoly?

Kondenzátor CBB60 s oválným pouzdrem se stejným elektrickým jmenovitým výkonem je obvykle k dispozici jako přímá náhrada tam, kde se kulatá plechovka fyzicky nevejde, a vzdálená montáž kondenzátoru s prodlouženými vodiči mimo původní držák je také uznávanou praxí za předpokladu, že jsou vodiče řádně izolovány a zajištěny.

Je třeba kondenzátory CBB60 před manipulací vybít?

Ano. Provozní kondenzátor může uchovat uložený náboj po vypnutí obvodu motoru a měl by být vybit přes jeho svorky pomocí nástroje s izolovaným odporem, než bude odpojen nebo odstraněn z držáku.

Proč dva kondenzátory se stejným uF hodnocením někdy váží odlišně?

Hmotnostní rozdíly obvykle pocházejí z materiálu plechovky – hliník oproti lehčímu pouzdru vyplněnému pryskyřicí – az hustoty vinutí fólie. Samotná hmotnost není spolehlivým ukazatelem elektrického výkonu a neměla by se používat k posuzování kvality kondenzátoru.

Proč se polypropylénová fólie stala standardem pro kondenzátory CBB60

Předtím, než se polypropylenová fólie stala široce dostupnou za nízkou cenu, provoz motoru často zajišťovaly kondenzátory s papírovým dielektrikem nebo olejem. Tyto návrhy měly skutečné nevýhody: papírová dielektrika časem absorbovala vlhkost, což zvýšilo svodový proud a nakonec způsobilo tepelný únik uvnitř plechovky, zatímco jednotky naplněné olejem byly těžší, dražší na výrobu ve velkém a představovaly riziko úniku, pokud se těsnění zhoršilo. Metalizovaná polypropylenová fólie vyřešila většinu těchto problémů najednou tím, že nabídla dielektrikum, které je přirozeně odolné vůči absorpci vlhkosti, mechanicky stabilní při širokém kolísání teplot a samozacelující se po lokalizovaném průrazu dielektrika.

Samoopravné chování si zaslouží zvláštní pozornost, protože přímo ovlivňuje, jak dlouho daná velikost kondenzátoru zůstane v rámci své jmenovité tolerance. Když mikroskopické slabé místo ve filmu zažije momentální napěťový skok, extrémně tenká vrstva odpařeného kovu obklopující tento bod shoří v malém uzavřeném případě, čímž dojde k izolaci chyby, aniž by se podstatně snížila celková kapacita vinutí. Kondenzátor postavený na papíře nebo standardním olejovém dielektriku tuto vlastnost nemá, takže závada na kondenzátoru staršího typu s mnohem větší pravděpodobností přeroste v úplný zkrat spíše než v menší lokalizovanou událost. To je jeden ze základních důvodů, proč konstrukce ve stylu CBB60 od 90. let 20. století vytlačila starší typy dielektrik napříč téměř všemi aplikacemi poháněnými motorem.

Tloušťka metalizace a její vztah k velikosti kondenzátoru

Tloušťka pokovené vrstvy nanesené na polypropylenovou fólii je proměnná, kterou výrobci záměrně ladí. Tenčí metalizovaná vrstva zlepšuje samoopravné chování, protože k odpaření místa poruchy je potřeba méně energie, ale také zvyšuje ekvivalentní sériový odpor vinutí, což zase zvyšuje vnitřní zahřívání pod zvlněním proudu. Silnější pokovená vrstva snižuje odpor a zahřívání, ale snižuje schopnost samoléčení. Renomovaní výrobci CBB60 vyvažují tento kompromis s cílovým jmenovitým napětím a kapacitou pro každou konkrétní velikost pouzdra, což je součástí toho, proč nelze velikost kondenzátoru považovat za čistě geometrický výpočet – specifikace interní fólie pro 370V jednotku není jen zmenšená verze 450V jednotky se stejnou kapacitou.

CBB60 ve srovnání s podobnými rodinami filmových kondenzátorů

Označení CBB pokrývá širší rodinu metalizovaných polypropylenových kondenzátorů a kupující odebírající součástky pro motorové aplikace se někdy setkávají se sousedními rodinami dílů, které vypadají podobně, ale jsou navrženy pro jiné účely. Pochopení těchto rozdílů zabrání nesouladu velikosti nebo aplikace dále v dodavatelském řetězci.

Porovnání běžných fóliových kondenzátorů rodiny CBB používaných v obvodech motorů a spotřebičů
Typ Typický případ Primární povinnost Společný kapacitní rozsah
CBB60 Kulatá nebo oválná hliníková plechovka Nepřetržitý chod motoru 1,5 až 100 uF
CBB61 Plochý obdélníkový pryskyřičný blok
