Vysvětlená hodnota kondenzátoru 104J: CBB60 Capacitor Guide

Co znamená 104J na kondenzátoru

104J vytištěné na těle kondenzátoru znamená, že součástka má kapacitu 100 000 pikofaradů, což se rovná 0,1 mikrofaradu, s tolerancí plus minus 5 procent. První dvě číslice, 10, jsou platné číslice, třetí číslice, 4, říká, kolik nul je třeba přidat za tyto dvě číslice, když je výsledek vyjádřen v pikofaradech, a písmeno J je kód tolerance, který následuje za číselnou částí. Tento systém značení třemi číslicemi plus písmeny existuje, protože malé keramické diskové kondenzátory, monolitické vícevrstvé kondenzátory a mnoho filmových kondenzátorů má tělo příliš malé na to, aby bylo možné vytisknout plnou desetinnou hodnotu se symbolem jednotky v čitelném textu, takže výrobci místo toho přijali kompaktní zkratku.

Jakmile je vzor pochopen, čtení jakéhokoli podobného značení se stává spíše rutinou než matoucím. Kondenzátor 103J je 10 000 pF nebo 0,01 mikrofarad, kondenzátor 224J je 220 000 pF nebo 0,22 mikrofarad a kondenzátor 474J je 470 000 pF nebo 0,47 mikrofarad. Toleranční písmeno mění rozsah zaručené přesnosti kolem této nominální hodnoty spíše než samotnou nominální hodnotu, takže 104K a 104J oba měří blízko 0,1 mikrofaradu na čerstvém, nepoškozeném dílu, ale verze K umožňuje širší plus mínus 10 procent, zatímco verze J je držena v těsnějším pásmu plus nebo mínus 5 procent.

Tento zvyk kódování není jedinečný pro jednu továrnu nebo jednu zemi. Vyplývá to ze sdílené průmyslové konvence, která se rozšířila, protože umožnila výrobcům vytisknout hodnotu na součást pouze pomocí čtyř znaků, bez ohledu na to, zda tato součást skončila v televizi, ovládací desce pračky, napájecím zdroji nebo průmyslovém senzoru. Každý, kdo pravidelně pracuje s elektronikou, si nakonec zapamatuje hrstku běžných třímístných kódů jednoduše opakovaným vystavením, stejně jako si někdo, kdo pracuje s vodovodními armaturami, zapamatuje běžné průměry potrubí, aniž by musel každý z nich vyhledávat.

Plné dekódování třímístného a písmenného systému

Konvence kódování kondenzátorů ve stylu 104J se řídí stejnou logikou používanou u většiny celosvětově prodávaných diskových, keramických a malých fóliových kondenzátorů. Výrobci na tuto zkratku spoléhají, protože vyražení pěti nebo šesti znaků na součást o velikosti zrnka rýže je mnohem jednodušší než tisk celé desetinné hodnoty se symbolem jednotky, a protože standardizovaný systém znamená, že technik vyškolený na díly jedné značky může číst díly jiné značky, aniž by se cokoli znovu učil.

Běžné třímístné kódy kondenzátorů a jejich ekvivalentní hodnoty
Tištěný kód	Hodnota v pF	Hodnota v µF	Typické použití
101J	100 pF	0,0001 uF	Vysokofrekvenční bypass, RF ladění
102J	1000 pF	0,001 uF	Filtrování šumu, RF vazba
103J	10 000 pF	0,01 uF	Decoupling v logických obvodech
104J	100 000 pF	0,1 uF	Generální bypass, vyhlazování napájení
154J	150 000 pF	0,15 uF	Snubber sítě, potlačení EMI
224J	220 000 pF	0,22 uF	Pomoc při startování motoru, časovací obvody
334J	330 000 pF	0,33 uF	Filtrování zvuku, spojka elektrického vedení
474J	470 000 pF	0,47 uF	Zvuková vazba, odlehčovací sítě
105J	1 000 000 pF	1 uF	Hromadné filtrování napájecího zdroje

Toleranční písmena se řídí samostatným standardem než číselnou hodnotou, a to je bod, který zaráží lidi, kteří jsou ve čtení těchto označení nováčky. J znamená plus nebo mínus 5 procent, K znamená plus nebo mínus 10 procent, M znamená plus nebo mínus 20 procent, F znamená plus nebo mínus 1 procento a G znamená plus nebo mínus 2 procenta. V obvodu, kde záleží na přesnosti časování nebo mezní frekvenci filtru, udržuje přísnější tolerance, jako je J nebo F, chování předvídatelné v rámci výrobní šarže, zatímco volnější tolerance jako M je přijatelná pro role základního bypassu nebo potlačení hluku, kde přesná hodnota musí spadat pouze do širokého rozsahu, než aby zasáhla přesný cíl.

Proč je třetí číslice násobitel a ne jen další číslo

Společným bodem zmatku je zacházení se všemi třemi číslicemi, jako by to byly platné číslice, což vede k nesprávnému čtení. Správný přístup je považovat pouze první dvě číslice za základní číslo a poté použít třetí číslici čistě jako násobitel mocniny deseti aplikovaný na pikofarady. Pro 104 je základní číslo 10 a násobitel je 10 na čtvrtou mocninu, což dává 10 vynásobené 10 000, což se rovná 100 000 pikofaradů. Použití stejné logiky na 475 dává základ 47 a násobitel 10 na pátou mocninu, což produkuje 4 700 000 pikofaradů nebo 4,7 mikrofaradů, což je hodnota, která se někdy vyskytuje u větších filmových kondenzátorů používaných ve výkonové elektronice.

Hodnoty napětí vytištěné vedle kódu

Mnoho kondenzátorů s kódem stylu 104J také nese samostatné jmenovité napětí vytištěné poblíž, běžně 50V, 100V, 250V, 400V nebo 630V pro typy filmů. Toto napětí je maximální pracovní napětí, které může dielektrikum tolerovat nepřetržitě, aniž by se porouchalo, a je zcela nezávislé na samotné hodnotě kapacity. 104J kondenzátor dimenzovaný na 50 V a 104J kondenzátor dimenzovaný na 400 V uchovávají identický náboj 0,1 mikrofaradu při daném napětí, ale verze 400 V používá silnější nebo jiný dielektrický materiál, aby přežila vyšší trvalé namáhání, a proto je fyzicky větší a obecně stojí více na výrobu.

Jak Kondenzátory CBB60 Vztahovat se k tomuto hodnotovému systému

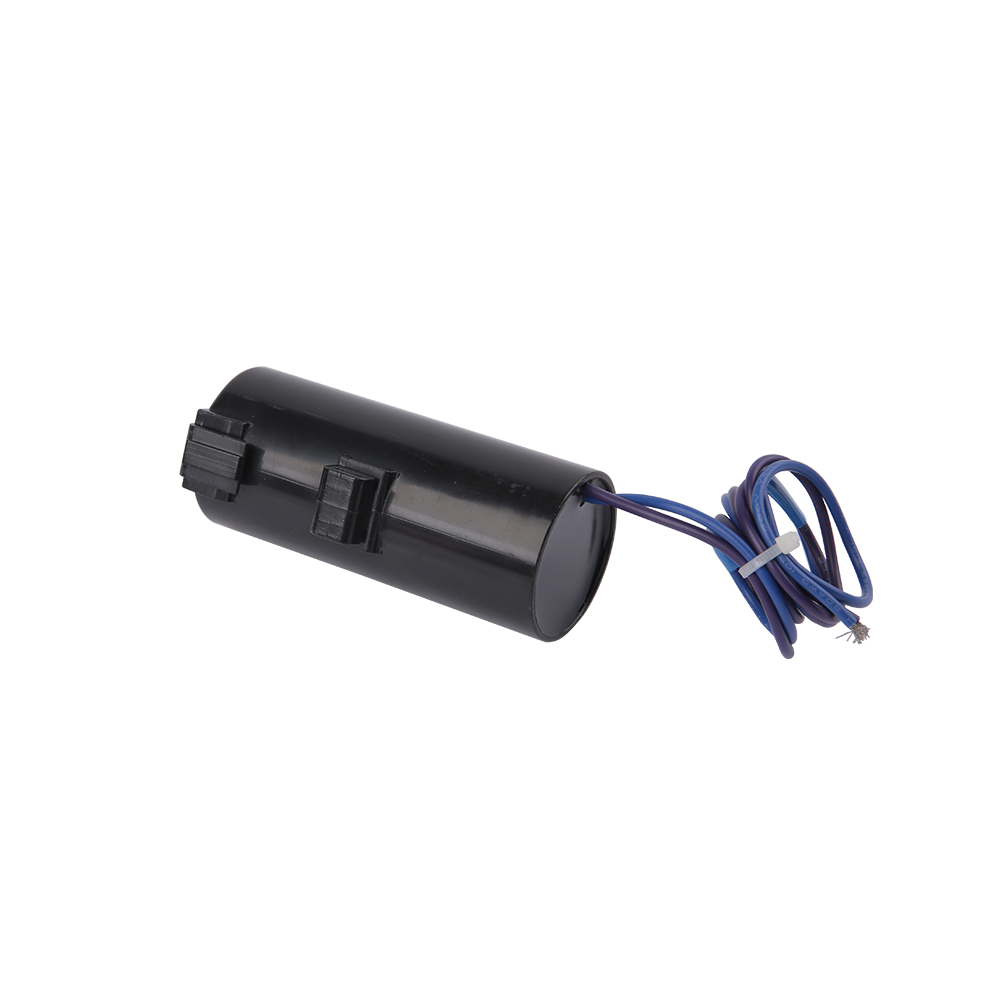

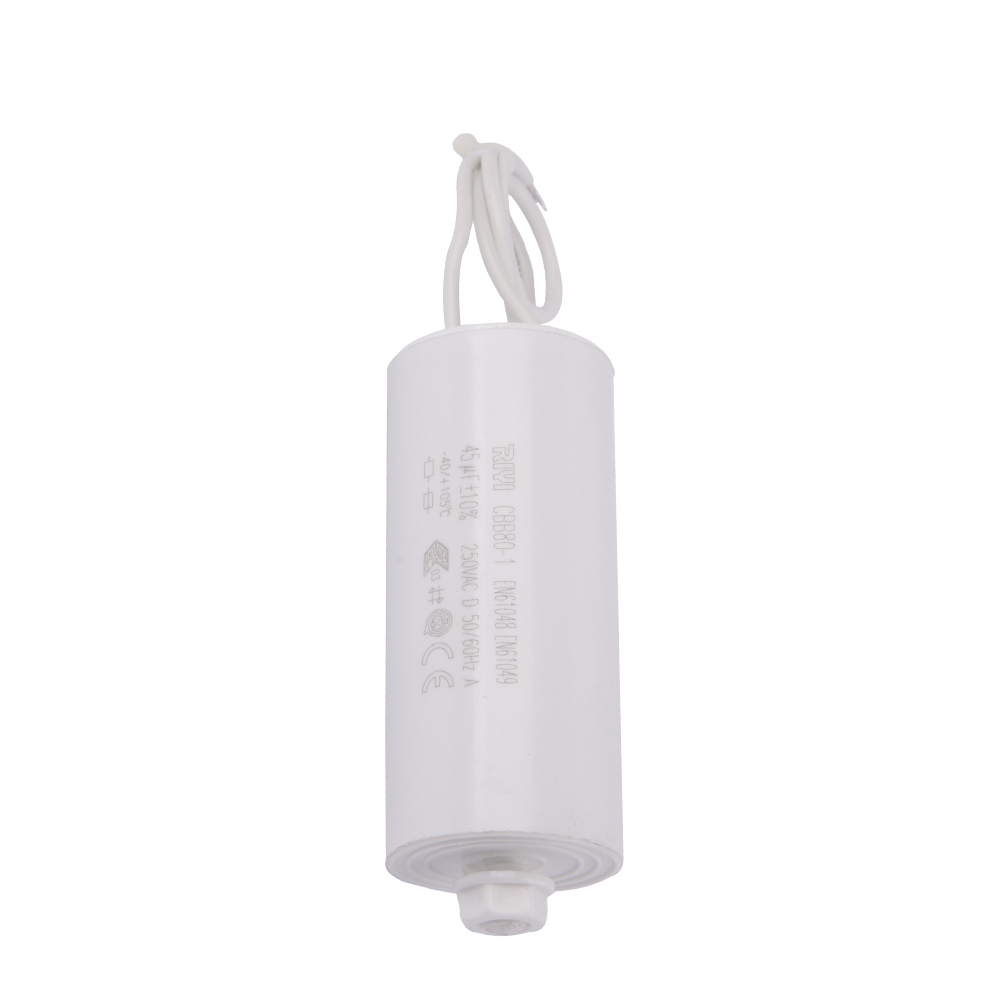

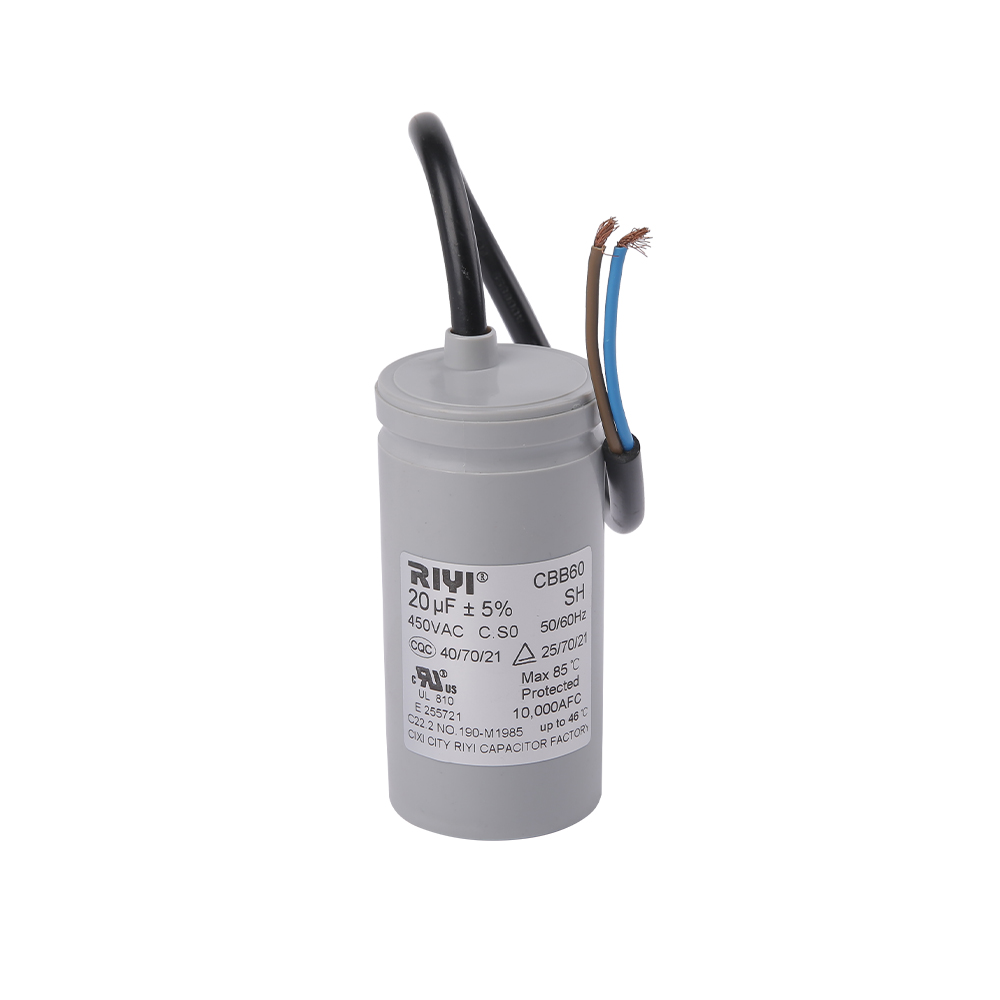

A Kondenzátor CBB60 je kondenzátor z metalizované polypropylenové fólie, vyrobený speciálně pro provoz střídavých indukčních motorů , nejčastěji jednofázové motory nacházející se ve vodních čerpadlech, ventilátorech, kompresorech a dalších rotačních zařízeních. Na rozdíl od malého keramického disku označeného 104J je kondenzátor CBB60 větší válcová nebo oválná součástka určená pro trvalé střídavé napětí, typicky 250 V nebo 450 V, a je označena přímo v mikrofaradech spíše než třímístným kódem pF, protože na pouzdru je dostatek plochy pro vytištění plné hodnoty spolu s údaji o napětí, toleranci a frekvenci.

I když jednotky CBB60 přeskočí zkrácené kódování, základní kapacitní matematika je totožná s malými kódovanými částmi. Kondenzátor CBB60 dimenzovaný na 25 mikrofaradů ukládá stejný typ nábojového vztahu jako 0,1 mikrofaradový keramický kondenzátor, jen v měřítku zhruba 250krát větší, a je vyroben s dielektrikem a konstrukcí vhodnou pro trvalý střídavý zvlněný proud spíše než pro krátké stejnosměrné filtrační pulzy. Každý, kdo srovnává malý signálový kondenzátor kódovaný 104J s motorovým kondenzátorem CBB60, skutečně porovnává dvě různé úlohy: úprava signálu na úrovni mikrofaradových frakcí versus fázový posun motoru při desítkách mikrofaradů.

Typické hodnoty kapacity CBB60 uvedené na typových štítcích motorů a návodech k čerpadlům se pohybují od 1,5 µF až do 50 µF, s běžnými skladovými hodnotami 4 µF, 6 µF, 8 µF, 10 µF, 16 µF, 20 µF, 25 µF, 30 µF, 30 µF, 30 µF, 30 µF, uF. Výběr správné hodnoty CBB60 pro motor není volitelné dohadování; Hodnota kondenzátoru je zvolena výrobcem motoru na základě konstrukce vinutí a záměna nesprávné hodnoty změní počáteční moment, provozní proud a nahromadění tepla ve vinutí motoru.

Fyzická konstrukce kondenzátoru CBB60

Vnitřní struktura kondenzátoru CBB60 využívá tenkou polypropylenovou fólii s pokovenou hliníkovou nebo zinkovou vrstvou nanesenou přímo na její povrch, navinutou do kompaktního válce spíše než naskládanou jako ploché desky. Tato konstrukce s metalizovaným filmem dává kondenzátoru samoopravnou vlastnost: pokud se malé slabé místo v dielektriku rozbije pod napěťovým napětím, lokalizované teplo odpaří tenkou kovovou vrstvu přímo kolem tohoto místa a okamžitě izoluje poruchu, aniž by vyřadil celý kondenzátor z provozu. To je jeden z důvodů, proč jsou kondenzátory s metalizovanou fólií, jako je CBB60, preferovány pro nepřetržitý provoz střídavého motoru před jinými typy dielektrik, které postrádají toto samočistící chování.

Vnější pouzdro je obvykle tvrdé plastové pouzdro naplněné epoxidovou pryskyřicí nebo podobnou zalévací hmotou, která utěsňuje vlhkost a poskytuje mechanickou stabilitu proti vibracím, které běžící motor produkuje. Z horní části vybíhají dvě nebo tři koncová oka, která jsou dimenzována pro standardní rýčové konektory, a mnoho jednotek CBB60 také obsahuje vestavěný mechanismus pro uvolnění tlaku v konstrukci pouzdra, takže pokud dojde k nárůstu vnitřního tlaku v důsledku poruchy, pouzdro se odvětrá kontrolovaným způsobem, nikoli nepředvídatelným prasknutím.

Přizpůsobení hodnoty kondenzátoru aplikaci

Volba mezi malým kódovaným kondenzátorem a provozním kondenzátorem ve stylu CBB60 závisí na elektrické roli, kterou komponent hraje, nikoli na osobních preferencích. Níže uvedený seznam spojuje dvě rodiny kondenzátorů se situacemi, kdy je každá z nich správnou volbou.

Filtrování na úrovni signálu, oddělení a časování na deskách s plošnými spoji vyžadují kódované keramické nebo filmové kondenzátory, jako je 104J, protože tyto role vyžadují malé, stabilní hodnoty v kompaktním půdorysu.
Fázový posun motoru u jednofázových střídavých motorů vyžaduje CBB60 nebo ekvivalentní provozní kondenzátor, protože tyto role vyžadují velkou kapacitu dimenzovanou na trvalé síťové napětí a zvlnění proudu.
Jakýkoli kondenzátor umístěný přes AC vedení, byť jen krátce, by měl nést jmenovité napětí střídavého proudu s rezervou nad napájecím napětím, a proto jsou jednotky CBB60 dimenzovány na 250 V nebo 450 V spíše než na nižší jmenovité stejnosměrné napětí běžné u malých keramických dílů.
Náhradní kondenzátory by měly odpovídat původní hodnotě mikrofaradu v rámci uvedeného tolerančního pásma, protože nahrazení poddimenzované nebo naddimenzované hodnoty posouvá fázový úhel motoru a může zkrátit životnost motoru.
Prostředí s vysokým okolním teplem nebo nepřetržité pracovní cykly upřednostňují kondenzátory CBB60 s vyšším teplotním hodnocením, protože trvalé teplo je jedním z hlavních faktorů, které postupně snižují životnost filmového kondenzátoru.

Terénní údaje shromážděné techniky pro opravy motorů a odkazované v obecné servisní literatuře trvale ukazují, že hodnota provozního kondenzátoru, která se pohybuje o více než 10 procent pod jmenovitým mikrofaradovým číslem, koreluje se zřetelně sníženým rozběhovým momentem a vyšším provozním proudem u jednofázových kompresorů a motorů čerpadel, což je jeden z důvodů, proč jsou kondenzátory CBB60 obvykle specifikovány s užším obecným tolerančním pásmem, jako je např. čistý plus nebo mínus volný signál 5 procent. kondenzátory.

Čtení správné hodnoty na typovém štítku motoru

Většina jednofázových motorů, které vyžadují provozní kondenzátor, uvádí přesnou mikrofaradovou hodnotu a jmenovité napětí přímo na typovém štítku, často se zobrazuje jako něco jako "Cap 20uF 450V". Pokud štítek chybí nebo je opotřebovaný, je dalším nejlepším odkazem samotný původní kondenzátor, pokud je stále čitelný. Pokud ani jedno není k dispozici, standardním záložním přístupem je porovnání s výkonem a jmenovitým napětím motoru pomocí křížové referenční tabulky výrobce, protože konstrukce vinutí motoru při daném výkonu a napětí mají tendenci se shlukovat kolem úzkého rozsahu vhodných kapacitních hodnot.

Porovnání kondenzátorů 104J s kondenzátory CBB60 vedle sebe

Umístění dvou rodin kondenzátorů vedle sebe usnadňuje na první pohled vidět praktické rozdíly, i když oba nakonec ukládají elektrický náboj pomocí stejné základní fyziky.

Klíčové rozdíly mezi kondenzátory typu 104J a kondenzátory CBB60
Atribut	Kondenzátor ve stylu 104J	Kondenzátor CBB60
Typická kapacita	Zlomky mikrofaradu	1,5 až 50 mikrofaradů
Primární povinnost	Filtrování signálu, decoupling	Fázové řazení motoru, podpora chodu
Styl hodnocení napětí	Stejnosměrné pracovní napětí, nízké až střední	Trvalé střídavé napětí, 250V nebo 450V
Způsob označování	Třímístný plus písmenný kód	Úplná mikrofaradová hodnota vytištěná na pouzdře
Fyzická velikost	Malý, na desku	Větší válcové pouzdro s očkovými koncovkami
Expozice pracovního cyklu	Přerušovaný proud s nízkým zvlněním	Nepřetržitý, trvalý zvlněný proud

Na rozdílu záleží nejvíce, když někdo řeší problémy se zařízením a najde vedle sebe dva neznámé kondenzátory, jeden malý a kódovaný, jeden větší a vytištěný v obyčejných mikrofaradech. Rozpoznání, do které rodiny součástka patří, okamžitě zúží, jakou roli hraje a jaký druh náhradního dílu je vhodný, spíše než předpokládat, že oba díly plní zaměnitelné funkce jednoduše proto, že oba jsou označeny jako kondenzátory.

Testování a ověřování hodnot kondenzátorů

Potvrzení, že kondenzátor stále odpovídá své vytištěné hodnotě, ať už nese stylový kód 104J nebo štítek CBB60, je rychlá kontrola pomocí správného měřiče. Digitální multimetr s kapacitním rozsahem nebo vyhrazený LCR měřič odečítá aktuální uloženou kapacitu přímo. Součást by měla být nejprve zcela vybita, protože nabitý kondenzátor může poškodit měřidlo nebo poskytnout falešné údaje.

Kroky pro základní kontrolu kapacity

Před testováním úplně odpojte kondenzátor od obvodu nebo motoru, protože kondenzátor stále zapojený do obvodu pod napětím bude poskytovat nepřesné údaje a může představovat riziko šoku z nabitého náboje. Vybijte kondenzátor krátkým přemostěním jeho svorek izolovaným odporovým vodičem spíše než holým šroubovákem, protože přímý zkrat může svorky prorazit. Nastavte měřidlo na kapacitní funkci, připojte vodiče ke dvěma svorkám a porovnejte zobrazenou hodnotu s vytištěnou hodnotou s ohledem na uvedené procento tolerance.

Kondenzátor 104 J naměřený kdekoli mezi 0,095 µF a 0,105 µF sedí uvnitř jeho plus nebo mínus 5 procent okna a funguje normálně. Kondenzátor CBB60 vytištěný jako 25 µF, který má hodnotu nižší než zhruba 20 µF, se pravděpodobně zhoršil a měl by být vyměněn, protože kondenzátor běhu motoru, který ztratil více než 20 procent své jmenovité kapacity, je běžnou příčinou motorů, které hučí, ale nespustí se nebo se spouštějí pomalu pod zatížením.

Rozpoznání fyzických varovných signálů před testováním

Vizuální kontrola často odhalí problémy dříve, než je potvrdí odečet měřiče. Kondenzátor CBB60 s vybouleným nebo oteklým vrškem pouzdra, viditelným praskáním podél švů nebo prosakujícím tmavým zbytkem kolem vývodů téměř jistě interně selhal a jeho testování dále nabízí jen málo dalších informací kromě potvrzení, že je třeba vyměnit. Malé keramické kondenzátory s kódem 104J zřídka vykazují viditelné bobtnání, protože jejich konstrukce se liší od typů fólie, ale prasklá keramická tělesa nebo odbarvené pájené spoje na desce kolem součásti jsou užitečnými vizuálními vodítky, že se něco v této oblasti přehřálo.

Tlumočení čtení, která nespadají do tolerance

Údaj, který na fóliovém kondenzátoru kolísá spíše vysoko než nízko, je méně častý, ale stále se může vyskytnout a obecně ukazuje na problém s kalibrací měřiče nebo měření provedené, když byl stále přítomen zbytkový náboj, spíše než na skutečné zvýšení kapacity, protože kondenzátory nezískávají kapacitu normálním stárnutím. Nízká hodnota je mnohem častějším vzorem a odráží postupnou dielektrickou degradaci, pronikání vlhkosti nebo kumulativní účinek dříve popsaných samoopravných procesů čištění, z nichž každý mírně snižuje účinnou plochu desky po dobu životnosti součásti.

Faktory, které zkracují nebo prodlužují životnost kondenzátoru

Obě rodiny kondenzátorů stárnou kvůli stejnému základnímu namáhání, i když se časové osy a symptomy selhání liší kvůli jejich různým úlohám a provoznímu prostředí.

Teplo

Zvýšená okolní teplota je trvale identifikována jako jediný největší faktor zkracující životnost filmu a keramického kondenzátoru, protože teplo urychluje chemický rozklad dielektrického materiálu a jakýchkoli vnitřních vazebných sloučenin. Kondenzátor CBB60 namontovaný přímo proti horké skříni kompresoru stárne rychleji než identický díl namontovaný se vzduchovou mezerou a určitou ventilací, i když oba mají stejnou elektrickou zátěž.

Napěťové napětí

Provoz kondenzátoru trvale blízko nebo nad jeho jmenovitým napětím výrazně snižuje jeho životnost ve srovnání s provozem s rezervou pod tímto jmenovitým napětím. To je důvod, proč je výběr CBB60 dimenzovaný pro 450 V na nominálním napájecím vedení 220 V nebo 240 V, spíše než ořezávání okraje 250V dimenzovaným dílem, běžnou praxí v oblastech, kde napětí v síti kolísá nebo příležitostně kolísá.

Zvlnění proudu a pracovní cyklus

Kondenzátory používané v nepřetržitém provozu, jako je CBB60 na motoru, který běží hodiny v kuse, zažívají více kumulativního zahřívání zvlněním proudu než kondenzátor používaný pouze v krátkých, přerušovaných záblescích. To je jeden z důvodů, proč jsou motorové kondenzátory fyzicky větší vzhledem ke své kapacitní hodnotě než malé signálové kondenzátory s podobným mikrofaradovým hodnocením, protože větší povrch pouzdra pomáhá odvádět teplo generované trvalým tokem proudu.

Vlhkost a znečištění

Vlhkost, která si najde cestu do těla kondenzátoru, ať už přes poškozené těsnění pouzdra nebo výrobní vadu, urychluje dielektrický průraz a může vést spíše k náhlému než postupnému selhání. U kondenzátorů CBB60 existují utěsněná pouzdra plněná epoxidem, aby zpomalila tuto cestu, a proto je prasklé nebo poškozené pouzdro považováno za silný indikátor toho, že by kondenzátor měl být vyměněn, i když v tu chvíli stále testuje v rámci tolerance.

Instalace a zapojení kondenzátorů CBB60

Správná instalace ovlivňuje výkon i životnost stejně jako výběr správné mikrofaradové hodnoty. Kondenzátor CBB60 je obecně zapojen paralelně s obvodem spouštěcího nebo běhového vinutí motoru a uspořádání svorek na skříni, ať už má dvě nebo tři očka, určuje, jak se připojí k jednohodnotovým nebo dvouhodnotovým aplikacím motoru.

Orientace a umístění montáže

Montáž kondenzátoru CBB60 na místo chráněné před přímým slunečním zářením a mimo jiné komponenty generující teplo prodlužuje jeho praktickou životnost měřitelně ve srovnání s montáží na horký povrch bez proudění vzduchu. Svislá montáž se svorkami směrem dolů je běžně doporučenou orientací v návodech k zařízení, protože snižuje možnost hromadění vlhkosti nebo kondenzace kolem připojení svorek.

Připojení terminálu

Konektory by měly těsně přiléhat ke svorkám kondenzátoru bez nadměrné vůle, protože uvolněný spoj generuje lokalizované zahřívání v kontaktním bodě pokaždé, když teče proud, a postupně degraduje jak konektor, tak očko svorky. Průřez vodiče by měl odpovídat očekávanému odběru proudu obvodu a připojení by měla být dostatečně mechanicky zajištěna, aby vydržela vibrace, které běžící motor produkuje během měsíců nebo let provozu.

Rozsah náhrady hodnoty

Není-li k dispozici přesná hodnota pro výměnu, běžně odkazované praktické pokyny umožňují náhradní hodnotu CBB60 v rozmezí plus nebo minus 10 procent původního jmenovitého mikrofaradového čísla, aniž by to podstatně ovlivnilo výkon motoru, i když zůstat co nejblíže původní hodnotě na typovém štítku zůstává preferovaným přístupem, kdykoli lze tento přesný díl získat.

Často kladené otázky

Jaká je skutečná mikrofaradová hodnota kondenzátoru 104J

Kondenzátor 104J měří 0,1 mikrofaradu, což odpovídá 100 000 pikofaradům, s tolerancí plus minus 5 procent kolem této nominální hodnoty.

Může být kondenzátor CBB60 označen podobným třímístným kódem

Většina kondenzátorů CBB60 tiskne plnou mikrofaradovou hodnotu přímo na pouzdro namísto použití třímístného zkráceného pF, protože větší pouzdro má prostor pro popisování prostým textem spolu s jmenovitým napětím a tolerancí.

Je vyšší toleranční písmeno vždy lepší než J

Ne. Užší tolerance, jako je F nebo J, znamená, že skutečná hodnota zůstane blíže jmenovité hodnotě, což je důležité pro obvody časování a filtru, ale pro obecnou obtokovou službu je volnější tolerance, jako je K nebo M, naprosto přijatelná a často méně nákladná.

Proč kondenzátory CBB60 potřebují jmenovité napětí střídavého proudu místo jmenovitého stejnosměrného napětí

Kondenzátory CBB60 jsou umístěny přímo na střídavém vedení, zatímco motor běží, takže zažívají nepřetržité střídavé napětí a zvlnění proudu, což vyžaduje dielektrikum a konstrukci dimenzovanou pro trvalý střídavý provoz spíše než krátké stejnosměrné pulsy, které obvykle zvládá malý keramický kondenzátor.

Co se stane, když je na motoru nainstalována nesprávná hodnota CBB60

Nesprávná hodnota mikrofaradů mění fázový úhel mezi vinutími motoru, což může snížit rozběhový moment, zvýšit provozní proud a zvýšit provozní teplotu, čímž se zkrátí životnost motoru.

Jak often should a CBB60 capacitor be checked

Neexistuje žádný univerzální pevný interval, protože životnost závisí na okolní teplotě, době chodu a stabilitě napětí, ale kontrola kapacity, kdykoli motor vykazuje pomalé spouštění, bručení nebo aktivovanou ochranu proti přetížení, je rozumným praktickým spouštěcím bodem.

Lze použít kondenzátor 104J místo kondenzátoru CBB60

Ne, tyto dva nejsou zaměnitelné. Kondenzátor 104J pojme pouze 0,1 mikrofaradu a je dimenzován na nízké napětí na úrovni signálu, zatímco motor vyžaduje desítky mikrofaradů při trvalém jmenovitém střídavém napětí daleko za tím, co je zkonstruován malý kódovaný kondenzátor.

Znamená vyšší hodnota CBB60 mikrofarad vždy silnější startovací výkon motoru

Ne nutně. Vinutí motoru je navrženo podle konkrétní hodnoty kapacity zvolené výrobcem a instalace hodnoty výrazně vyšší, než je specifikovaná, může přehřát vinutí a samotný kondenzátor spíše než zlepšit výkon, takže přizpůsobení hodnoty na typovém štítku je bezpečnější přístup, než předpokládat, že větší je lepší.

Před čím vlastně chrání samoopravná vlastnost kondenzátoru CBB60

Chrání před malými, lokalizovanými dielektrickými slabými místy, které se změní v úplný zkrat, protože krátké vymazání izoluje poruchu na malou oblast místo toho, aby ji nechal šířit přes celou vrstvu filmu, což je jeden z důvodů, proč je konstrukce metalizované fólie upřednostňována pro nepřetržitý provoz střídavého motoru.

Proč mají dva kondenzátory se stejným 104J kódem někdy různé fyzické velikosti

Rozdíly ve fyzické velikosti mezi dvěma 104J kondenzátory obvykle vedou k odlišnému jmenovitému napětí nebo jinému dielektrickému materiálu, protože oba faktory ovlivňují, jak silná musí být dielektrická vrstva, i když hodnota kapacity a tolerance vytištěné na pouzdru zůstávají stejné.
